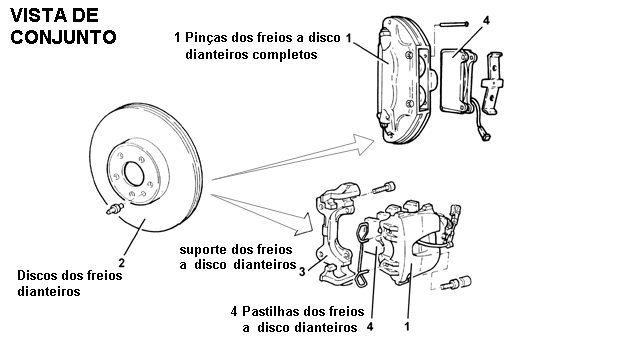

Vista de conjunto





Freios a disco das rodas dianteiras-R.R

RETIRADA

- Retirar a pinça de freio dianteiro (uma) - Compreende sangria do ar.
- Retirar o disco de freio dianteiro (um).


RECOLOCAÇÃO

- Recolocar pinça e disco de freio dianteiro.




Pinça dos freios dianteiros-R.R

RETIRADA

- Colocar o veículo no elevador.
- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal (-) da bateria.
- Retirar as rodas dianteiras.
- Retirar tubo flexível (um), esq. ou dir. das pinças dos freios dianteiros e fazer a sangria do ar.


(A)
- Desligar a conexão elétrica (1) do cabo da luz espia de desgaste das pastilhas dos freios.
- Soltar os parafusos (2a) e retirar a pinça dos freios dianteiros (2b) completa com as pastilhas.


RECOLOCAÇÃO

- Montar a pinça completa com as pastilhas e fixá-la com os relativos parafusos no torque prescrito.
- Ligar a conexão elétrica do cabo da luz espia de desgaste das pastilhas dos freios.
- Recolocar o tubo flexível (um), esq. ou dir. das pinças dos freios dianteiros e fazer a sangria.
- Verificar o nível do líquido dos freios e fazer, se necessário, o abastecimento.
- Fazer sangria de ar da instalação hidráulica dos freios.


- Recolocar as rodas dianteiras.
- Ligar o terminal (-) da bateria.
- Retirar o veículo do elevador.





Pinças dos freios dianteiros-R.R

RETIRADA

Retirar a pinça de freio dianteira (uma) - Compreende sangria de ar.


RECOLOCAÇÃO

Recolocar pinça de freio

Disco do freio dianteiro-R.R(uno)

RETIRADA

- Retirar as rodas dianteiras.
(A) - Soltar os parafusos (1a) e afastar a pinça dos freios completa (1b).

(B) - Soltar o pino (1a) e retirar o disco do freio dianteiro (1b).


RECOLOCAÇÃO

- Montar o disco do freio dianteiro e fixá-lo com o relativo pino no torque prescrito.
- Recolocar a pinça do freio completa em sua sede e
fixá-la com os relativos parafusos no torque prescrito.
- Recolocar a roda dianteira.






Discos dos freios dianteiros-R.R

RETIRADA

- Retirar o disco de freio dianteiro (um), esq. ou dir.



RECOLOCAÇÃO

- Recolocar o disco de freio dianteiro na ordem inversa da desmontagem.


Discos dos freios dianteiros-R.R-c/ pinças retiradas

RETIRADA

(A) - Soltar o pino (1a) e retirar o disco do freio dianteiro (1b).



RECOLOCAÇÃO

- Montar o disco do freio dianteiro e fixá-lo com o relativo pino no torque prescrito.





Pastilhas dos freios diant.-R.R-substituição

RETIRADA

- Limpar os planos de contato das guarnições frenantes com as pinças dos freios.
(A)
- Aplicar uma ligeira camada de graxa prescrita, nas superfícies circulares de acoplamento aos pistões (1a) e nas superfícies laterais do suporte metálico (1b).
- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal (-) da bateria.

(B)
- Desligar as conexões elétricas (1) dos cabos da luz espia de desgaste das pastilhas dos freios.
- Retirar os pinos (2a) e remover as molas (2b).

(C) - Retirar as pastilhas dos freios (1) dianteiros.


RECOLOCAÇÃO

- Afastar os pistões da pinça dos freios e montar as pastilhas.
- Montar o pino inferior, colocar a mola e fixá-la com o pino superior.
- Ligar as conexões elétricas dos cabos da luz espia do desgaste das pastilhas dos freios.
- Ligar o terminal (-) da bateria.
