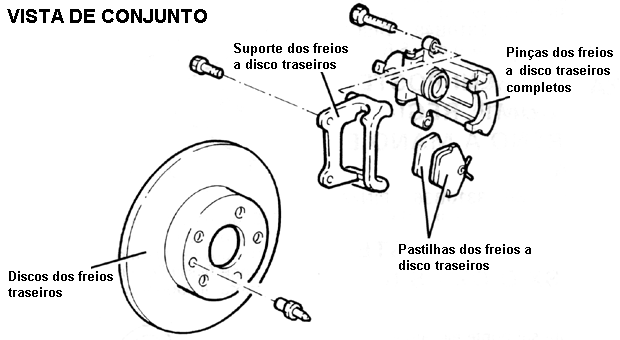

Vista de conjunto
Freios a disco das rodas traseiras-R.R.
RETIRADA
- Retirar a pinça de freio (uma), esq. ou dir. Compreende sangria do ar.
- Retirar o disco de freio traseiro (um), esq. ou dir.
RECOLOCAÇÃO
- Recolocar pinça e disco de freio traseiro procedendo na ordem inversa da desmontagem.
Pinças dos freios tras.-R.R.c/regul.freio-mão sangria/ar
- Retirar a pinça de freio traseiro (uma) - Compreende sangria do ar.
Pinças dos freios traseiros-R.R.
RETIRADA
- Colocar o veículo no elevador.
- Desencaixar e retirar a coifa do freio de mão.
(A)
- Levantar a alavanca do freio de mão (1a) e afrouxar a porca (1b) de tensionamento dos cabos do freio de mão.
- Retirar a roda traseira.
(B) - Desligar o cabo do freio de mão da pinça do freio traseiro.
(C)
- Desligar a tubulação flexível da pinça (1) do freio traseiro do lado do tubo rígido.
- Retirar a trava (2a) e desencaixar a tubulação flexível da pinça do freio traseiro (2b) do suporte.
(D)
- Soltar os parafusos (1a) e retirar a pinça do freio traseiro (1b) completa com tubo flexível (1c).
- Retirar as pastilhas do freio (2).
RECOLOCAÇÃO
(E)
- Comprimir o pistão (1a) da pinça do freio traseiro com a ferramenta (1b) para facilitar a montagem da pinça do freio.
- Montar a pinça do freio traseiro completa com as pastilhas e tubulação flexível e fixá-la com os relativos parafusos no torque prescrito.
- Ligar a tubulação flexível da pinça do freio traseiro ao suporte e fixá-la com a relativa trava.
- Ligar a tubulação flexível da pinça do freio traseiro à tubulação rígida e apertar a relativa conexão no torque prescrito.
- Ligar o cabo do freio de mão à pinça do freio traseiro.
- Proceder regulagem do curso do freio de mão.
- Recolocar roda traseira.
- Verificar o nível do líquido de freio e efetuar, se necessário, o abastecimento.
- Proceder a sangria de ar da instalação hidráulica dos freios.
- Retirar o veículo do elevador.
Disco do freio traseiro-R.R.
RETIRADA
- Colocar o veículo no elevador.
- Retirar a roda traseira (uma).
(A) - Soltar o parafuso de fixação (1) do suporte do cabo do freio de mão ao braço oscilante.
(B)
- Soltar os parafusos (1a) e afastar a pinça do freio traseiro (1b).
- Retirar as pastilhas do freio traseiro (2).
(C) - Soltar o pino (1a) e retirar o disco do freio traseiro (1b).
RECOLOCAÇÃO
- Montar o disco do freio traseiro e fixá-lo com o relativo pino no torque prescrito.
(D)
- Comprimir o pistão (1a) da pinça do freio traseiro com a ferramenta (1b) para facilitar a montagem da pinça do freio.
- Recolocar em sua sede a pinça do freio traseiro completa com as pastilhas e fixá-la com os relativos parafusos no torque prescrito.
- Fixar o suporte do cabo do freio de mão ao braço oscilante com o relativo parafuso.
- Recolocar a roda traseira (uma).
- Retirar o veículo no elevador.
Discos dos freios traseiros-R.R.
RETIRADA
- Retirar o disco de freio traseiro (um), esq. ou dir.
RECOLOCAÇÃO
- Proceder a recolocação na ordem inversa à desmontagem.
Discos dos freios traseiros-R.R. c/ pinça retirada
RETIRADA
- Soltar os pinos (1a) e retirar os discos dos freios traseiros (1b).
RECOLOCAÇÃO
- Montar o disco dos freios traseiros e fixá-lo com o relativo pino no torque prescrito.
Suporte de uma pinça dos freios traseiros-R.R.
RETIRADA
- Colocar o veículo no elevador.
- Retirar a roda (uma) traseira.
(A) - Soltar o parafuso de fixação (1) do suporte do cabo do freio de mão ao braço oscilante.
(B)
- Soltar os parafusos (1a) e afastar a pinça do freio traseiro (1b).
- Retirar as pastilhas do freio (2) traseiro.
- Soltar os parafusos (3a) e retirar o suporte da pinça do freio traseiro (3b).
RECOLOCAÇÃO
- Montar o suporte da pinça do freio traseiro e fixá-la com os relativos parafusos no torque prescrito.
(C)
- Comprimir o pistão (1a) da pinça do freio traseiro com a ferramenta (1b) para facilitar a montagem da pinça do freio.
- Recolocar em sua sede a pinça do freio traseiro completa com as pastilhas e fixá-la com os relativos parafusos no torque prescrito.
- Fixar o suporte do cabo do freio de mão ao braço oscilante com o relativo parafuso.
- Recolocar roda traseira (uma).
- Retirar o veículo no elevador.
Reparo do disco dos freios traseiros-R.R.
RETIRADA
- Retirar a roda traseira (uma).
- Retirar o disco de freio traseiro (um), esq. ou dir.
- Retirar o cubo de uma roda traseira, esq. ou dir. com a roda retirada.
(A)
- Soltar os parafusos (1a) e retirar o suporte da pinça do freio traseiro (1b).
- Soltar o parafuso (2a) e retirar o reparo do disco do freio traseiro (2b).
RECOLOCAÇÃO
- Montar o reparo do disco do freio traseiro e fixá-lo com o relativo parafuso.
- Montar o suporte da pinça do freio traseiro e fixá-la com os relativos parafusos no torque prescrito.
- Recolocar o cubo de uma roda traseira, esq. ou dir. com a roda retirada.
- Recolocar o disco de freio traseiro (um), esq. ou dir.
- Recolocar a roda traseira.
Pastilhas dos freios tras.c/regul. do freio de mão-R.R.
RETIRADA
- Retirar as duas rodas traseiras.
- Retirar as pastilhas dos freios traseiros - Substituição com rodas retiradas - Compreende eventual regulagem do freio de mão.
RECOLOCAÇÃO
- Verificar pastilhas dos freios traseiros e, se necessário substitui-las - Compreende eventual regulagem do freio de mão.
- Proceder regulagem do curso do freio de mão.
Past. freios tras.c/rodas retir.c/regul.freio de mão-R.R.
RETIRADA
(A)
- Desencaixar e retirar a coifa do freio de mão.
- Levantar a alavanca do freio de mão (1a) e afrouxar a porca (1b) de tensionamento dos cabos do freio de mão.
(B) - Desligar os cabos do freio de mão (1) das pinças dos freios traseiros.
(C)
- Soltar os parafusos (1a) e afastar as pinças dos freios traseiros (1b) dos relativos suportes.
- Retirar as pastilhas (2) dos freios traseiros.
RECOLOCAÇÃO
(D)
- Comprimir o pistão (1a) da pinça do freio traseiro com a ferramenta (1b) para facilitar a montagem das pinças dos freios.
- Recolocar em suas sedes as pinças dos freios traseiros completas com novas pastilhas e fixá-las com os relativos parafusos no torque prescrito.
- Ligar os cabos do freio de mão às pinças dos freios traseiros.
- Proceder a regulagem do curso do freio de mão.
