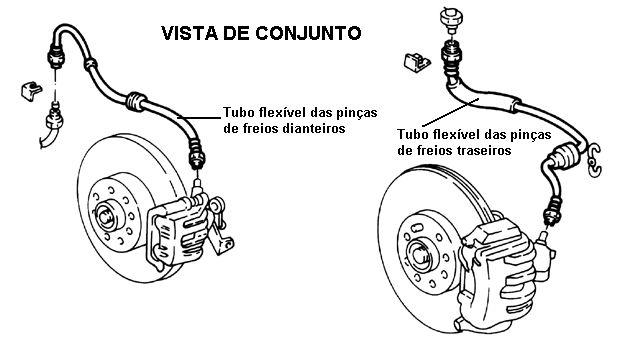

Tubo flex.das pinças/freios diant-R.R.e sangria de ar

RETIRADA

- Colocar o veículo no elevador.
- Retirar a roda dianteira.

(A)
- Desligar o tubo flexível (1) das pinças dos freios dianteiros do lado do tubo rígido.
- Retirar a trava (2a) e desencaixar o tubo flexível das pinças dos freios dianteiros (2b) do suporte.

(B)
- Retirar a mola (1) e desencaixar o tubo flexível da pinça do freio dianteiro do suporte.
- Desligar o tubo flexível (2) da pinça do freio dianteiro do lado da pinça e retirá-lo.

RECOLOCAÇÃO

1- Certificar-se que o suporte (1) seja posicionado como indicado na figura (C).

2- Posicionar o suporte de forma que coincida o furo (5) do mesmo ao furo correspondente (5) do garfo (3) de fixação do amortecedor.

3- Inserir o dente de referência (2) no furo filetado (4) (este furo é usado como referência para posicionar corretamente o suporte 1).

4- Apertar o parafuso de fixação do garfo do amortecedor verificando posteriormente que o dente de referência (2) esteja em correspondência com o furo filetado (4).

5- Encaixar o tubo flexível de freio em sua sede no suporte (1), figura (E) na posição (8), o cabo do sensor ABS na posição (9) e o cabo de sinalização de desgaste das pastilhas de freio na posição (10).

NOTA:
Se o dente de referência (2) figura (F) não estiver devidamente encaixado no furo (4), figura (D) implicará em um posicionamento incorreto do tubo de freio (6) podendo ocorrer possíveis interferências com o suporte (1).

LEGENDA:
1- Suporte de fixação do flexível de freio
2- Dente de referência para o correto posicionamento do suporte (1).
3- Garfo de fixação do amortecedor
4- Furo filetado de referência para posicionamento do suporte (1)
5- Furo para parafuso de fixação do amortecedor
6- Tubo flexível de freio
7- Pinça de freio
8- Sede do tubo flexível de freio
9- Sede do cabo sensor ABS
10-Sede do cabo (corrugado) de sinalização de desgaste das pastilhas de freio dianteiras

- Recolocar em sua sede o tubo flexível da pinça do freio dianteiro e ligá-lo à pinça do freio com a relativa conexão no torque prescrito
- Recolocar o tubo flexível da pinça do freio dianteiro no relativo suporte e fixá-lo com a relativa mola.
- Fixar o tubo flexível da pinça do freio dianteiro ao suporte e fixá-lo com a relativa trava.
- Ligar o tubo flexível da pinça do freio dianteiro do lado do tubo rígido e fixá-lo com a relativa conexão no torque prescrito.
- Executar a sangria do ar da instalação hidráulica dos freios.
- Recolocar a roda dianteira.
- Retirar o veículo do elevador.

Tubo flex.das pinças/freios tras.-R.R.e sangria de ar

RETIRADA

- Colocar o veículo no elevador.
- Retirar a roda dianteira.

(A)
- Desligar o tubo flexível (1) das pinças dos freios dianteiros do lado do tubo rígido.
- Retirar a trava (2a) e desencaixar o tubo flexível das pinças dos freios dianteiros (2b) do suporte.

(B)
- Retirar a mola (1) e desencaixar o tubo flexível da pinça do freio dianteiro do suporte.
- Desligar o tubo flexível (2) da pinça do freio dianteiro do lado da pinça e retirá-lo.

RECOLOCAÇÃO

1- Certificar-se que o suporte (1) seja posicionado como indicado na figura (C).

2- Posicionar o suporte de forma que coincida o furo (5) do mesmo ao furo correspondente (5) do garfo (3) de fixação do amortecedor.

3- Inserir o dente de referência (2) no furo filetado (4) (este furo é usado como referência para posicionar corretamente o suporte 1).

4- Apertar o parafuso de fixação do garfo do amortecedor verificando posteriormente que o dente de referência (2) esteja em correspondência com o furo filetado (4).

5- Encaixar o tubo flexível de freio em sua sede no suporte (1), figura (E) na posição (8), o cabo do sensor ABS na posição (9) e o cabo de sinalização de desgaste das pastilhas de freio na posição (10).

NOTA:
Se o dente de referência (2) figura (F) não estiver devidamente encaixado no furo (4), figura (D) implicará em um posicionamento incorreto do tubo de freio (6) podendo ocorrer possíveis interferências com o suporte (1).

LEGENDA:
1- Suporte de fixação do flexível de freio
2- Dente de referência para o correto posicionamento do suporte (1).
3- Garfo de fixação do amortecedor
4- Furo filetado de referência para posicionamento do suporte (1)
5- Furo para parafuso de fixação do amortecedor
6- Tubo flexível de freio
7- Pinça de freio
8- Sede do tubo flexível de freio
9- Sede do cabo sensor ABS
10-Sede do cabo (corrugado) de sinalização de desgaste das pastilhas de freio dianteiras

- Recolocar em sua sede o tubo flexível da pinça do freio dianteiro e ligá-lo à pinça do freio com a relativa conexão no torque prescrito
- Recolocar o tubo flexível da pinça do freio dianteiro no relativo suporte e fixá-lo com a relativa mola.
- Fixar o tubo flexível da pinça do freio dianteiro ao suporte e fixá-lo com a relativa trava.
- Ligar o tubo flexível da pinça do freio dianteiro do lado do tubo rígido e fixá-lo com a relativa conexão no torque prescrito.
- Executar a sangria do ar da instalação hidráulica dos freios.
- Recolocar a roda dianteira.
- Retirar o veículo do elevador.
