Freio de mão-regulagem do curso
- Nota: A regulagem do freio de mão deve ser feita somente após a substituição das pastilhas dos freios traseiros, os cabos de comando do freio de mão e as pinças dos freios traseiros, uma vez que a recuperação da folga devida ao desgaste é automática.

- Colocar o veículo no elevador.
- Desencaixar e retirar a coifa do freio de mão.
- Desligar os cabos de comando do freio de mão das pinças traseiras.
- Executar pelo menos dez acionamentos do pedal do freio.
- Ligar os cabos de comando do freio de mão às pinças dos freios traseiros.
- Colocar a alavanca do freio de mão em correspondência do terceiro dente.
- Apertar a porca de regulagem na alavanca do freio de mão até que as rodas traseiras se travem.
- Verificar se com a alavanca na posição de repouso as rodas traseiras ficam livres.
- Montar a coifa da alavanca do freio de mão.
- Retirar o veículo do elevador.

Alavanca de freio de mão-R.R.

RETIRADA

- Colocar o veículo no elevador.
- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal (-) da bateria.
- Retirar o revestimento do túnel.

(A)
- Soltar a porca de regulagem (1a) e retirar a trava de retenção (1b).
- Levantar a alavanca do freio de mão e desencaixar o tirante (2) da alavanca.

(B)
- Desligar a conexão elétrica (1) do interruptor do freio de mão acionado.
- Soltar a porca (2a) e desligar o cabo de massa (2b) da alavanca do freio de mão.
- Soltar o prisioneiro (3a) e retirar o interruptor do freio de mão acionado (3b).

(C)
- Soltar os parafusos (1a) e retirar a alavanca do freio de mão (1b).

RECOLOCAÇÃO

- Montar a alavanca do freio de mão e fixá-la com os relativos parafusos no torque prescrito.
- Montar o interruptor do freio de mão acionado e fixá-lo com o relativo prisioneiro.
- Ligar o cabo de massa à alavanca do freio de mão e fixá-lo com a relativa porca.
- Ligar a conexão elétrica ao interruptor do freio de mão acionado.
- Levantar a alavanca do freio de mão e recolocar em sua sede o tirante na alavanca.
- Montar a trava de retenção e apertar a porca de regulagem.
- Regular o curso do freio de mão.
- Recolocar o revestimento do túnel.
- Ligar o terminal (-) da bateria.

Cabo do freio de mão-R.R.

RETIRADA

- Colocar o veículo no elevador.
- Retirar o revestimento do túnel.

(A)
- Soltar os parafusos (1a) e retirar o suporte (1b).
- Soltar a porca de regulagem (2a) e retirar a trava de retenção (2b).
- Desligar o cabo de comando (3) do freio de mão.
- Retirar uma roda traseira.

(B)
- Desligar o cabo do freio de mão (1)das pinças dos freios traseiros.
- Soltar o parafuso de fixação (2) do cabo de comando do freio de mão ao braço oscilante inferior.

(C) - Soltar o parafuso (1a) e a porca (1b) de fixação do cabo de comando do freio de mão à carroceria.

(D) - Retirar o cabo (1) de comando do freio de mão após desencaixar a borracha de passagem na carroceria.

RECOLOCAÇÃO

- Recolocar o cabo de comando do freio de mão em sua sede e fixar a borracha de passagem na carroceria.
- Apertar o parafuso e a porca de fixação do cabo de comando do freio de mão à carroceria.
- Apertar o parafuso de fixação do cabo de comando do freio de mão ao braço oscilante inferior.
- Ligar o cabo às pinças dos freios traseiros.
- Recolocar a roda traseira.
- Ligar o cabo de comando do freio de mão.
- Montar a trava de retenção e apertar a porca de regulagem.
- Montar o suporte e fixá-lo com os relativos parafusos.
- Recolocar a alavanca do freio de mão.
- Recolocar o revestimento do túnel.
- Retirar o veículo do elevador.

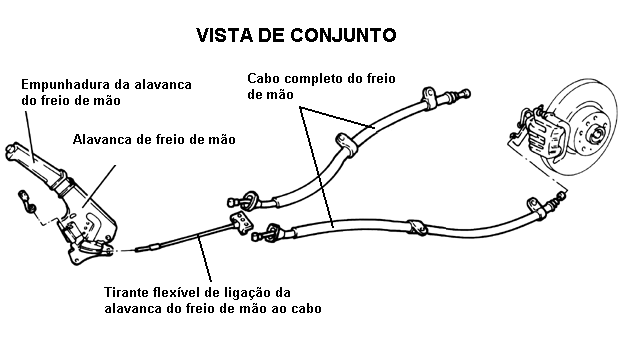

Tirante/flexív.lig. alav. freio de mão ao cabo-R.R.

RETIRADA

- Retirar o revestimento do túnel.

- Soltar os parafusos (1a) e retirar o suporte (1b).
- Soltar a porca de regulagem (2a) e retirar a trava de retenção (2b).
- Levantar a alavanca do freio de mão e desencaixar o tirante (3) da alavanca.
- Desligar os cabos de comando do freio de mão (4a) e retirar o tirante / flexível de ligação da alavanca do freio de mão ao cabo (4b).

RECOLOCAÇÃO

- Montar o tirante / flexível de ligação da alavanca do freio de mão ao cabo e ligar a este os cabos de comando do freio de mão.
- Levantar a alavanca do freio de mão e recolocar em sua sede o tirante na alavanca.
- Montar a trava de retenção e apertar a porca de regulagem.
- Montar o suporte e fixá-lo com os relativos parafusos.
- Regular o curso do freio de mão.

- Recolocar o revestimento do túnel.
