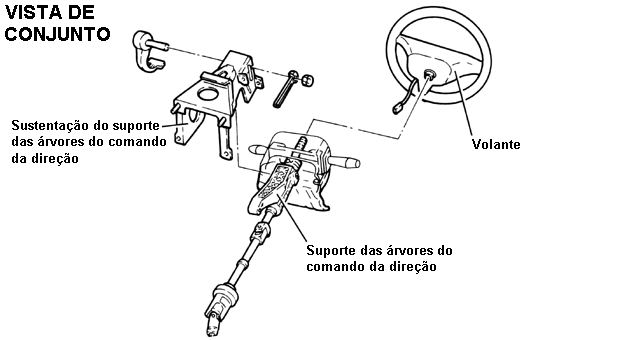

Vista de conjunto






Volante-R.R.p/subst.ou verific.versões c/air bag

RETIRADA

- Colocar o volante em posição centrada e rodas alinhadas.
- Remover o módulo do Air Bag.


Nota: Respeitar criteriosamente as normas de segurança previstas para esta operação.
- Remover o revestimento da coluna da direção.


- Desligar a conexão elétrica (1) do Air Bag.
- Retirar a borracha de proteção (2a) e soltar a porca (2b) de fixação do volante.
- Retirar o volante (3a) com a ferramenta (3b).
- Não utilizar martelo ou outras ferramentas similares para a remoção do volante uma vez que ocorreria o desencaixe da arruela de retenção da coluna com conseqüente folga.


RECOLOCAÇÃO

- Verificar se as rodas estão alinhadas.
- Montar o volante e fixá-lo com a relativa porca no torque prescrito.
- Montar a borracha de proteção.
- Ligar a conexão elétrica do Air Bag.
- Recolocar o revestimento da coluna da direção.
- Recolocar o módulo do Air Bag.





Suporte c/árvores comando direção-c/R.R.do volante
RETIRADA

- Colocar o volante em posição centrada e rodas alinhadas.
- Remover a cobertura dos chicotes sob o painel de instrumentos.
- Remover o fechamento lateral do console.
(A) - Retirar a proteção de borracha (1a) e a trava do curso do pedal do acelerador (1b).

(B) - Afastar o tapete do piso, soltar as porcas (1a) e retirar a proteção da junta cardã da coluna da
direção (1b).
- Soltar o parafuso de fixação (2) da coluna da direção à caixa da direção.
- Remover o módulo do Air Bag.

Nota: Respeitar criteriosamente as normas de segurança previstas para esta operação.

- Remover o revestimento da coluna da direção.
- Remover o volante.
- Remover as alavancas da direção completas.

(C)
- Desencaixar a antena (1) do dispositivo chave eletrônica do cilindro da ignição.
- Desencaixar o chicote elétrico da abraçadeira (2a) e desligar a conexão elétrica do comutador de ignição (2b).
- Soltar o parafuso de fixação (3) do revestimento do suporte com árvores do comando da direção.

(D)
- Soltar a porca (1a), retirar a alavanca (1b) e a trava (1c) do dispositivo de orientação do alinhamento do volante.
- Remover a central multiserviços integrados.

(E) - Soltar o parafuso (1a) e afastar a caixa de fusíveis (1b).

(F)
- Soltar o parafuso de fixação (1) do suporte com árvores do comando da direção.
- Desligar o cabo de massa do suporte com árvores do comando da direção.

(G) - Retirar o suporte (1) com árvores do comando da direção.


RECOLOCAÇÃO

- Recolocar em sua sede o suporte com árvores do comando da direção.
- Ligar o cabo de massa ao suporte com árvores do comando da direção.
- Apertar o parafuso de fixação do suporte.
- Recolocar a caixa de fusíveis em sua sede e fixá-la com o relativo parafuso.
- Recolocar a central multiserviços integrados.
- Montar a alavanca e a trava do dispositivo de orientação do alinhamento do volante e fixá-los com a relativa porca.
- Apertar os parafusos de fixação do revestimento do suporte com árvores do comando da direção.
- Ligar a conexão elétrica do comutador de ignição e fixar o chicote elétrico com a relativa abraçadeira.
- Montar a antena do dispositivo da chave eletrônica no cilindro da ignição.
- Recolocar as alavancas da direção completas.
- Recolocar o volante.
- Recolocar o revestimento da coluna da direção.
- Recolocar o módulo do Air Bag.

(H)
- Apertar o parafuso de fixação (1) da coluna da direção à caixa da direção hidráulica com o torque prescrito.
- Montar a proteção junta cardã (2a) e fixá-la com as relativas porcas (2b).
- Recolocar o tapete do piso em sua sede.
- Montar a trava do curso do pedal do acelerador completa com a proteção de borracha.
- Recolocar o fechamento lateral do console.
- Recolocar a cobertura dos chicotes sob o painel de instrumentos.






Chapa suporte da coluna da direção-R.R.

RETIRADA

- Remover o revestimento da base do pára-brisa.
- Remover o conjunto do limpador do pára-brisa.
- Remover o tubo no grupo distribuidor de ar das tubulações de ar sob o painel, com o painel retirado.

(A) - Soltar as porcas (1a) e retirar a haste do suporte das árvores do comando da direção (1b).

(B)
- Soltar o parafuso (1a) e desligar o cabo de massa (1b).
- Desligar o chicote elétrico (2a) das abraçadeiras (2b) e afastá-lo.
- Soltar o parafuso (3a) e retirar a alavanca de destravamento do volante (3b).
- Soltar o parafuso e desencaixar a coluna do suporte.

(C) - Soltar as porcas (1a) e retirar o suporte da coluna da direção (1b).


RECOLOCAÇÃO

- Montar o suporte da coluna da direção e fixá-lo com as relativas porcas.

(D)
- Apertar no torque prescrito o parafuso de fixação (1) do dispositivo de orientação do alinhamento do volante ao suporte.
- Colocar a alavanca de destravamento do volante (2a) e fixá-la com o relativo parafuso (2b) no torque prescrito.

Nota: O calço de regulagem deve estar voltado com a ponta girada para o lado dianteiro do veículo.

- recolocar o chicote elétrico (3a) em sua sede e fixá-lo com a relativa abraçadeira (3b).
- Ligar o cabo de massa (4a) e fixá-lo com o relativo parafuso (4b).

(E)
- Montar a haste de suporte das árvores de comando da direção (1a) e fixá-la com as relativas porcas (1b) no torque prescrito.
- Recolocar o tubo no grupo distribuidor de ar das tubulações de ar sob o painel.
- Recolocar o conjunto do limpador do pára-brisa.
- Recolocar o revestimento da base do pára-brisa.
