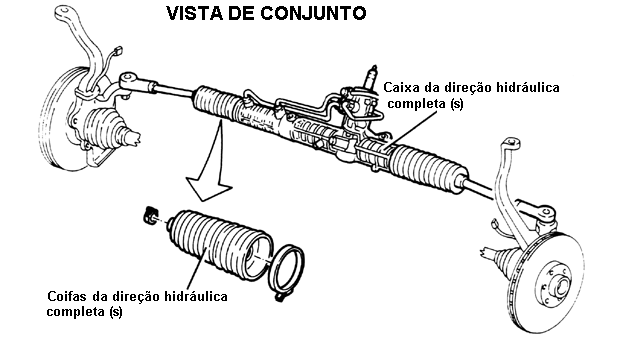

Caixa da direção hidráulica-R.R.

RETIRADA

- Colocar o veículo no elevador com as rodas perfeitamente alinhadas.
- Marcar a posição do volante com a meia caixa superior.

(A) - Retirar a tampa do reservatório (1) do líquido da direção hidráulica e aspirar o líquido com uma seringa.

(B) - Retirar a proteção de borracha (1a) e a trava do curso do pedal do acelerador (1b).

(C)
- Afastar o tapete do piso, soltar as porcas (1a) e retirar a proteção da junta cardã da coluna da direção (1b).
- Soltar o parafuso de fixação (2) da coluna da direção à caixa da direção hidráulica.
- Afastar a junta da coluna da direção.
- Retirar "salva-erros" do pinhão da caixa da direção hidráulica.

(D) - Soltar os parafusos (1a) e retirar a proteção (1b).

(E)
- Soltar a conexão (1a) e desligar a tubulação flexível de saída da caixa da direção hidráulica (1b) do lado da caixa da direção hidráulica.
- Soltar o parafuso de fixação (2) do suporte da tubulação de envio da bomba à caixa da direção hidráulica.
- Retirar a tubulação de descarga de saída do coletor.

RECOLOCAÇÃO

- Recolocar, em sua sede, a caixa da direção hidráulica operando pelo vão da roda dianteira direita.
- Apertar as porcas de fixação do tubo trocador de calor da instalação da direção hidráulica à carroceria.
- Recolocar a tubulação de descarga de saída do coletor.
- Retirar o veículo do elevador.

Coifa da caixa da direção hidráulica-Subst.na bancada

RETIRADA

- Retirar os tirantes da direção com a caixa da direção retirada.

- Retirar as abraçadeiras (1a) e remover a coifa da caixa da direção hidráulica (1b).

RECOLOCAÇÃO

- Colocar uma nova coifa da caixa da direção hidráulica e fixá-la com duas novas abraçadeiras.
- Recolocar os tirantes da direção.
