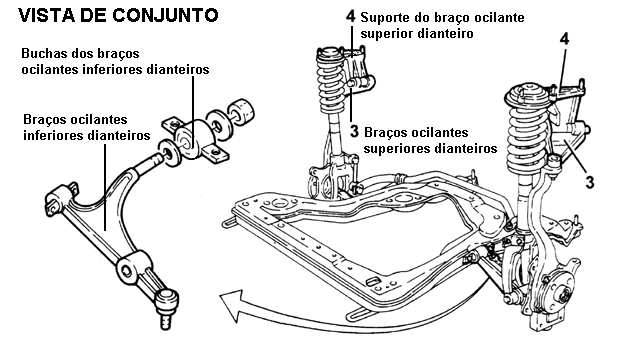

Braço oscil.inf.(compl.c/terminal esfér.)susp.diant.

RETIRADA

- Colocar o veículo no elevador.
- Retirar a roda dianteira dianteira.
- Retirar a chapa de proteção do motor.

(A)
- Soltar o parafuso de fixação (1) do garfo do amortecedor dianteiro ao braço oscilante.
- Soltar a porca (2a) e desligar o braço oscilante inferior (2b) do montante do cubo dianteiro com a ferramenta (2c).

(B) - Soltar os parafusos de centragem (1a), os parafusos (1b) e retirar o suporte (1c) e os espaçadores (1d).

(C)
- Soltar os parafusos (1a) e retirar o braço oscilante inferior da suspensão dianteira (1b).
- Retirar os espaçadores (2).

RECOLOCAÇÃO

(D)
- Recolocar em sua sede o braço oscilante inferior da suspensão dianteira (1a) completo com os espaçadores (1b).
- Apertar os parafusos de fixação (2) do braço oscilante inferior da suspensão dianteira à estrutura da suspensão no torque prescrito.

(E)
- Apertar os parafusos de centragem (1).
- Montar os espaçadores (2a), o suporte (2b) e apertar os parafusos (2c) no torque prescrito.

(F)
- Ligar o braço oscilante inferior (1a) ao montante do cubo dianteiro e fixá-lo com a relativa porca (1b) no torque prescrito.
- Apertar o parafuso de fixação (2) do garfo do amortecedor dianteiro ao braço oscilante no torque prescrito.
- Recolocar a chapa de proteção do motor.
- Recolocar a roda dianteira dianteira.
- Retirar o veículo do elevador.

Braço oscil.inf.(compl.c/term.esfér.)susp.diant.(rest.)
- Remover o braço oscilante inferior (completo com terminal esférico) da suspensão dianteira (remanescente).
- Recolocar o braço oscilante inferior (completo com terminal esférico) da suspensão dianteira (remanescente).

Buchas de um braço oscil.inf.suspensão diant.

RETIRADA

- Colocar o braço oscilante inferior (1) da suspensão dianteira na morsa.
- Soltar a porca (2a) e retirar a bucha (2b) e os espaçadores (2c).

RECOLOCAÇÃO

- Montar a bucha e os espaçadores e fixá-los com a relativa porca sem apertá-la.
Atenção: A porca de fixação da bucha deve ser apertada no torque prescrito somente após montar no veículo o braço oscilante da suspensão traseira.

Braço oscil.superior da suspensão dianteira

RETIRADA

- Colocar o veículo no elevador.
- Remover a proteção lateral dianteira do vão do motor.
- Remover a proteção lateral traseira esquerda e direita.
- Remover a roda dianteira.
- Remover o garfo inferior de ligação do amortecedor da suspensão dianteira ao braço oscilante inferior.
- Remover o grupo mola/amortecedor da suspensão dianteira.

(A)
- Soltar os parafusos (1a) e levantar a grade do pára-brisa (1b).
- Soltar as porcas de fixação (2) do braço oscilante superior da suspensão dianteira à carroceria.

(B) - Retirar o braço oscilante (1) da suspensão dianteira completo.

RECOLOCAÇÃO

- Recolocar em sua sede o braço oscilante da suspensão dianteira e fixá-lo com as relativas porcas no torque prescrito.
- Recolocar em sua sede a grade do pára-brisa e fixá-la com os relativos parafusos.
- Recolocar o grupo mola/amortecedor da suspensão dianteira.
- Recolocar o garfo inferior de ligação do amortecedor da suspensão dianteira ao braço oscilante inferior.
- Recolocar a roda dianteira.
- Recolocar a proteção lateral traseira esquerda e direita.
- Retirar o veículo do elevador.

Braço oscil.sup.da suspensão diant.(Um-restante)
- Remover o braço oscilante superior da suspensão dianteira (remanescente).
- Recolocar o braço oscilante superior da suspensão dianteira (remanescente).
