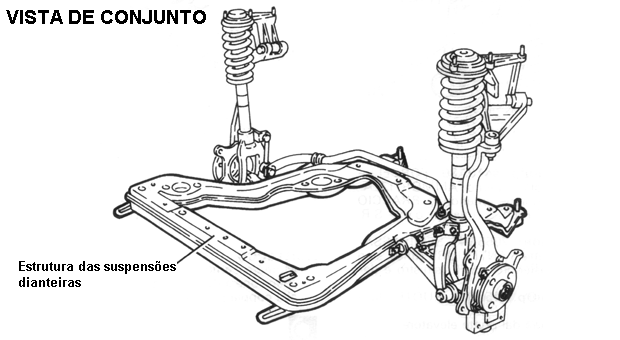

Estrutura da suspensão dianteira
RETIRADA

- Colocar o veículo no elevador.
- Remover a cobertura lateral dianteira no vão do motor (direita).
- Remover a cobertura da travessa dianteira do vão do motor.
- Remover a cobertura lateral traseira no vão do motor (direita).
- Remover as rodas (duas) dianteiras.
- Remover o elemento dianteiro e o elemento traseiro do vão da roda dianteira.
- Fixar o radiador de arrefecimento do motor à carroceria.
- Remover a grade dianteira lateral.
- Remover a grade dianteira central.
- Remover o pára-choque dianteiro.
- Remover a chapa de proteção do motor.
- Remover a tubulação de descarga de saída do coletor (esquerda e direita).

(A) - Soltar os parafusos de fixação (1) da caixa da direção hidráulica à estrutura da suspensão dianteira.

(B)
- Soltar os parafusos de fixação (1) dos garfos dos amortecedores dianteiros aos braços oscilantes inferiores.
- Soltar as porcas dos parafusos de fixação (2) dos braços oscilantes inferiores à estrutura da suspensão dianteira.
- Soltar os parafusos de centragem (3) do braço oscilante inferior à estrutura da suspensão dianteira.

(C) - Soltar as porcas (1a) e os parafusos (1b) de fixação da travessa inferior do radiador à estrutura da suspensão dianteira.

(D) - Soltar os parafusos de fixação (1) da barra estabilizadora dianteira à estrutura da suspensão dianteira.

(E) - Soltar os parafusos de fixação do (1) coxim elástico do suporte dianteiro do grupo motopropulsor à estrutura da suspensão dianteira.

(F) - Soltar os parafusos de fixação (1) do coxim elástico do suporte traseiro do grupo motopropulsor à estrutura da suspensão dianteira.

(G) - Soltar os parafusos de fixação do coxim elástico do suporte do lado do câmbio à estrutura da suspensão dianteira.

(H)
- Soltar o parafuso de fixação (1) da tubulação do compressor ao condensador da instalação do ar-condicionado.

- Remover o tirante de reação do grupo motopropulsor.

(A)
- Montar as ferramentas (1a), (1b) e (1c) para o suporte em segurança do grupo motopropulsor.
- Ligar os tirantes das ferramentas (2) em três suportes montados em posição adequada no grupo motopropulsor e colocá-los em tensão.

Nota: Na figura está representada a versão 2.4 JTD; operar analogamente para o suporte do grupo motopropulsor das outras versões tendo o cuidado de posicionar adequadamente os suportes.

(B) - Montar a ferramenta (1a) no macaco hidráulico (1b) e colocá-lo sob a estrutura da suspensão dianteira.

(C) - Soltar os parafusos de fixação (1) da estrutura da suspensão dianteira à carroceria.

(D) - Soltar os parafusos (1a) e retirar os suportes (1b) completos com espaçadores (1c) de fixação da estrutura da suspensão dianteira à carroceria.

(E)
- Abaixar o macaco hidráulico até o necessário para retirar os parafusos de fixação (1) dos braços oscilantes inferiores à estrutura da suspensão dianteira.
- Retirar os espaçadores (2).

(F) - Abaixar completamente o macaco hidráulico e retirar a estrutura da suspensão dianteira (1).

RECOLOCAÇÃO

- Montar na estrutura da suspensão dianteira, os parafusos de fixação dos braços oscilantes inferiores completos com espaçadores.
- Recolocar em sua sede a estrutura da suspensão dianteira com o macaco hidráulico.

(G) - Montar os suportes (1a) completos com espaçadores (1b) e apertar os parafusos (1c) no torque prescrito.

(H)
- Apertar no torque prescrito os parafusos de fixação (1) da estrutura das suspensões dianteiras à carroceria.
- Abaixar o macaco hidráulico e recolocar a ferramenta utilizada para a retirada e recolocação da estrutura da suspensão dianteira.
- Retirar as ferramentas utilizadas para o suporte em segurança do grupo motopropulsor.
- Recolocar o tirante de reação do grupo motopropulsor.

- Apertar os parafusos de fixação da tubulação do compressor ao condensador da instalação do ar-condicionado.

(A) - Apertar os parafusos de fixação (1) do coxim elástico do suporte do lado do câmbio à estrutura da suspensão dianteira no torque prescrito.

(B) - Apertar os parafusos de fixação (1) do coxim elástico do suporte traseiro do grupo motopropulsor à estrutura da suspensão dianteira no torque prescrito.

(C) - Apertar os parafusos de fixação (1) do coxim elástico do suporte dianteiro do grupo motopropulsor à estrutura da suspensão dianteira.

(D)
- Apertar os parafusos de fixação (1) da barra estabilizadora dianteira à estrutura da suspensão dianteira no torque prescrito.
- Apertar os parafusos e as porcas de fixação da travessa inferior do radiador à estrutura da suspensão dianteira.

(E)
- Apertar os parafusos de centragem (1) dos braços oscilantes inferiores à estrutura da suspensão dianteira.
- Apertar os parafusos de fixação (2) dos braços oscilantes inferiores à estrutura da suspensão dianteira.
- Apertar os parafusos de fixação (3) dos garfos dos amortecedores aos braços oscilantes inferiores.

(F)
- Apertar os parafusos de fixação (1) da caixa da direção hidráulica à estrutura da suspensão dianteira no torque prescrito.
- Recolocar a tubulação de descarga de saída do coletor (direita e esquerda).
- Recolocar a chapa de proteção do motor.
- Recolocar o pára-choque dianteiro.
- Recolocar a grade dianteira central.
- Recolocar a grade dianteira lateral.
- Recolocar o elemento dianteiro e o elemento traseiro do vão da roda dianteira.
- Recolocar as rodas (duas) dianteiras.
- Recolocar a cobertura lateral traseira no vão do motor (direita).
- Recolocar a cobertura da travessa dianteira do vão do motor.
- Recolocar a cobertura lateral dianteira no vão do motor (direita).
- Retirar o veículo do elevador.
