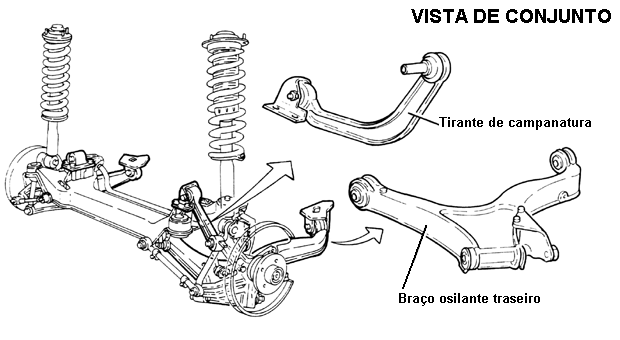

Braço oscilante da suspensão traseira

RETIRADA

- Colocar o veículo no elevador.
- Retirar a roda traseira.

(A) - Soltar o parafuso (1a) de fixação do suporte do cabo de comando do freio de mão (1b) ao braço oscilante inferior.

(B)
- Afrouxar o parafuso superior de fixação (1) do tirante ao montante do cubo.
- Soltar os parafusos de fixação do suporte (2) ao braço oscilante inferior.
- Soltar o parafuso inferior de fixação (3) do tirante ao montante do cubo.

(C)
- Afrouxar os parafusos de fixação (1) do suporte dianteiro do braço oscilante inferior à carroceria.
- Soltar o parafuso de fixação (2) do braço oscilante inferior ao relativo suporte.

(D)
- Afrouxar os parafusos de fixação (1) do suporte do braço oscilante à travessa da suspensão traseira.
- Soltar o parafuso de fixação (2) do braço oscilante inferior à travessa da suspensão traseira.
- Retirar o braço oscilante inferior (3) da suspensão traseira.

RECOLOCAÇÃO

(E)
- Recolocar em sua sede o braço oscilante inferior (1) da suspensão traseira.
- Apertar o parafuso de fixação do braço oscilante inferior (2) à travessa da suspensão traseira no torque prescrito.
- Apertar os parafusos de fixação (3) do suporte do braço oscilante à travessa da suspensão traseira no torque prescrito.

(F)
- Apertar o parafuso de fixação (1) do braço oscilante ao relativo suporte no torque prescrito.
- Apertar os parafusos de fixação (2) do suporte dianteiro do braço oscilante à carroceria.

(G)
- Apertar os parafusos de fixação (1) do tirante ao montante do cubo no torque prescrito.
- Apertar os parafusos de fixação (2) do suporte de reforço ao braço oscilante inferior no torque prescrito.
- Apertar o parafuso superior de fixação (3) do tirante ao montante do cubo no torque prescrito.
- Apertar o parafuso de fixação do suporte do cabo do freio de mão ao braço oscilante inferior.
- Recolocar a roda traseira.
- Retirar o veículo do elevador.
