Suspensão traseira completa

RETIRADA

- Colocar o veículo no elevador.
- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal ( - ) da bateria.
- Retirar as rodas traseiras.
- Retirar a proteção lateral dianteira no vão do motor (esquerda).
- Retirar a proteção lateral traseira no vão do motor (esquerda).
- Retirar a tampa com o interruptor integrado do líquido dos freios e aspirar o líquido do freio-embreagem do reservatório com uma seringa.
- Retirar o encosto do banco traseiro.
- Retirar o assento do banco único traseiro.
- Retirar o banco traseiro.
- Retirar o alto-falante traseiro.
- Retirar o revestimento da coluna traseira.
- Retirar o bagagito com alto-falantes.
- Retirar o suporte do enrolador do cinto de segurança traseiro.
- Retirar a proteção de espuma.

(A)
- Soltar as porcas de fixação (1) dos amortecedores traseiros à carroceria.
- Desencaixar e retirar a coifa do freio de mão.

(B) - Levantar a alavanca do freio de mão (1a) e afrouxar a porca (1b) de tensionamento dos cabos do freio de mão.

(C)
- Soltar as porcas (1a) e retirar de suas sedes nos montantes do cubo, os sensores de giros das rodas traseiras (1b).
- Desligar a tubulação flexível (2) das pinças dos freios traseiros do lado do tubo rígido.
- Retirar a trava (3a) e desencaixar as tubulações flexíveis das pinças dos freios traseiros (3b) dos suportes.

(D)
- Desligar os cabos (1) do freio de mão das pinças dos freios traseiros.
- Soltar os parafusos de fixação (2) dos cabos do freio de mão aos braços oscilantes inferiores da suspensão traseira.

(E) - Colocar um macaco hidráulico (1a) completo com o dispositivo (1a) de suporte da suspensão traseira.

(F)
- Afrouxar os parafusos de fixação (1) dos braços oscilantes inferiores aos suportes dianteiros.
- Soltar os parafusos (2a) e as tampas de plástico (2b) de fixação dos suportes dianteiros dos braços oscilantes inferiores à carroceria.

(G)
- Soltar os parafusos de fixação (1) da travessa da suspensão traseira à carroceria.
- Abaixar o macaco hidráulico e retirar a suspensão traseira completa (2).

RECOLOCAÇÃO

- Recolocar a suspensão traseira completa em sua sede com o macaco hidráulico.
- Apertar os parafusos de fixação da travessa da suspensão dianteira à carroceria no torque prescrito.

(H)
- Colocar as tampas de plástico (1a) e apertar os parafusos (1b) de fixação dos suportes dianteiros dos braços oscilantes inferiores à carroceria com o torque prescrito.
- Apertar o parafuso de fixação (2) do braço oscilante ao relativo suporte no torque prescrito.
- Retirar o macaco e o dispositivo de suporte da suspensão traseira.
- Apertar os parafusos de fixação dos cabos do freio de mão aos braços oscilantes inferiores da suspensão traseira.
- Ligar os cabos do freio de mão às pinças dos freios traseiros.
- Fixar as tubulações flexíveis das pinças dos freios traseiros aos suportes com as relativas travas.
- Ligar a tubulação flexível das pinças dos freios traseiros à tubulação rígida e apertar a relativa conexão no torque prescrito.
- Recolocar nas relativas sedes nos montantes do cubo os sensores de giros das rodas traseiras e fixá-los com os relativos parafusos.

( I )
- Apertar as porcas de fixação (1) dos amortecedores traseiros à carroceria.
- Montar as proteções de espuma.
- Recolocar o suporte do enrolador do cinto de segurança traseiro.
- Recolocar o bagagito com alto-falantes.
- Recolocar o revestimento da coluna traseira.
- Recolocar o encosto do banco traseiro.
- Recolocar o assento do banco único traseiro.
- Recolocar o alto-falante traseiro.
- Recolocar o banco traseiro.
- Regular o curso do freio de mão.
- Verificar o nível do líquido dos freios e eventualmente abastecer o reservatório.
- Realizar sangria da instalação hidráulica dos freios.
- Recolocar a proteção lateral traseira no vão do motor (esquerda).
- Recolocar a proteção lateral dianteira no vão do motor (esquerda).
- Recolocar as rodas traseiras.
- Ligar o terminal (-) da bateria.
- Retirar o veículo do elevador.

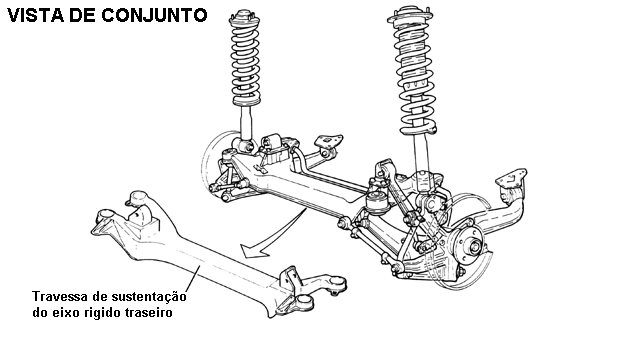

Travessa da suspensão traseira

RETIRADA

- Colocar o veículo no elevador.
- Retirar as rodas traseiras.

(A)
- Afrouxar os parafusos de fixação (1) dos tirantes de regulagem da suspensão traseira aos montantes dos cubos.
- Soltar os parafusos (2a) e desligar os tirantes de regulagem da suspensão traseira (2b) da travessa da suspensão traseira.

(B)
- Colocar um macaco hidráulico (1) sob a travessa da suspensão traseira.
- Soltar os parafusos (2a) e abaixar até o necessário a travessa da suspensão traseira (2b) com o macaco.

(C) - Soltar os parafusos de fixação (1) da barra estabilizadora da suspensão traseira à travessa.

(D)
- Afrouxar os parafusos de fixação (1) dos braços oscilantes superiores aos suportes.
- Soltar os parafusos de fixação (2) dos suportes dos braços oscilantes superiores à travessa da suspensão traseira.

(E)
- Afrouxar os parafusos inferiores de fixação (1) dos tirantes aos montantes do cubo.
- Afrouxar os parafusos de fixação (2) dos braços oscilantes inferiores aos suportes dianteiros.

(F)
- Soltar os parafusos de fixação (1) dos braços oscilantes inferiores à travessa.
- Soltar os parafusos (2a) e retirar os suportes (2b), os braços oscilantes inferiores à travessa da suspensão traseira.

(G) - Abaixar o macaco hidráulico e retirar a travessa da suspensão traseira (1) desencaixando-a dos braços oscilantes.

RECOLOCAÇÃO

- Recolocar em sua sede a travessa da suspensão traseira com o macaco hidráulico.

(A)
- Montar os suportes (1a) dos braços oscilantes inferiores à travessa da suspensão traseira e fixá-los com os relativos parafusos (1b) no torque prescrito.
- Apertar o parafuso de fixação (2) dos braços oscilantes inferiores à travessa da suspensão traseira no torque prescrito.

(B)
- Apertar os parafusos de fixação (1) dos braços oscilantes inferiores aos suportes dianteiros no torque prescrito.
- Apertar os parafusos de fixação (2) dos tirantes aos montantes do cubo no torque prescrito.

(C)
- Apertar os parafusos de fixação (1) dos suportes dos braços oscilantes superiores à travessa da suspensão traseira no torque prescrito.
- Apertar os parafusos de fixação (2) dos braços oscilantes superiores aos suportes.

(D) - Apertar os parafusos de fixação (1) da barra estabilizadora da suspensão traseira à travessa no torque prescrito.

(E)
- Recolocar em sua sede a travessa das suspensões traseiras (1a) utilizando o macaco hidráulico (1b) e fixá-la com os relativos parafusos (1c) no torque prescrito.
- Retirar o macaco sob a travessa.

(F)
- Ligar os tirantes de regulagem da suspensão traseira (1a) à travessa da suspensão traseira e fixá-los com os relativos parafusos (1b) no torque prescrito.
- Apertar os parafusos de fixação (2) dos tirantes de regulagem da suspensão traseira aos montantes dos cubos das rodas no torque prescrito.
- Recolocar as rodas traseiras.
- Retirar o veículo do elevador.
