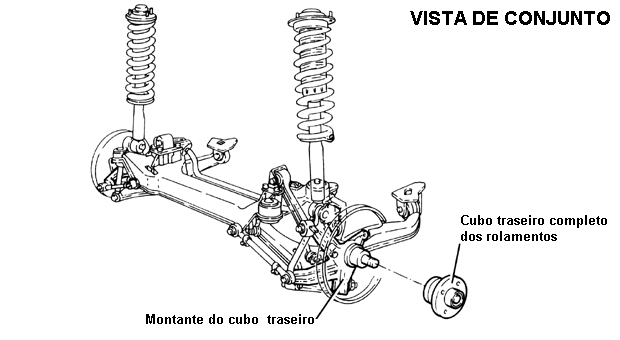

Vista de conjunto






Cubo de uma roda traseira
- Atenção: Os rolamentos com codificador magnético multipolar para os sensores ativos do ABS não devem ser nunca colocados em contato direto com ímãs permanentes ou com eletroímãs.


RETIRADA

- Colocar o veículo no elevador.
- Retirar a roda traseira.
- Retirar o disco do freio traseiro.

(A)
- Soltar o parafusos (1a) e retirar de sua sede o sensor de giros da roda traseira (1b).
- Retirar a calota do cubo da roda traseira (2).
- Retirar a cravação e soltar a porca do cubo da roda (3).

(B)
- Retirar o cubo da roda traseira (1a) completo com o rolamento utilizando as ferramentas (1b) e (1c).
- Desencaixar o bastante a pista externa do rolamento da manga de eixo com uma talhadeira.
- Para esta operação, usar óculos protetores.

(C) - Retirar a pista externa do rolamento (1a) utilizando as ferramentas (1b) e (1c).


RECOLOCAÇÃO

(D)
- Montar o cubo da roda traseira (1a) completo com o rolamento e com a ferramenta (1b).
- Apertar a porca do cubo da roda traseira no torque prescrito.

(E)
- Cravar a porca como indicado na figura (1) utilizando uma talhadeira.
- Montar a calota do cubo da roda traseira.
- Recolocar em sua sede o sensor de giros da roda traseira e fixá-lo com o relativo parafuso.
- Recolocar o disco do freio traseiro.
- Recolocar a roda traseira.
- Retirar o veículo do elevador.





Montante(manga de eixo) do cubo roda tras.

RETIRADA

(A)
- Soltar os parafusos (1a) e retirar o suporte da pinça do freio traseiro (1b).
- Soltar o parafuso (2a) e retirar a proteção do disco do freio traseiro (2b).
- Afrouxar o parafuso de fixação (3) do tirante de regulagem da suspensão traseira à travessa.
- Soltar o parafuso de fixação (4) do tirante de regulagem da suspensão traseira ao montante.
- Soltar a porca de fixação (5) da articulação da barra estabilizadora traseira.

(B)
- Soltar o parafuso de fixação (1) do amortecedor traseiro ao montante.
- Soltar o parafuso superior de fixação (2) do tirante ao montante.
- Soltar o parafuso inferior de fixação (3) do tirante ao montante e retirá-lo o suficiente para desencaixar o montante.
- Soltar os parafusos (4a) e retirar o suporte de reforço (4b) do braço oscilante inferior.

(C)
- Desencaixar o montante do cubo da roda traseira do amortecedor e do braço oscilante superior (1) e retirá-lo em seguida.
- Retirar o espaçador (2).


RECOLOCAÇÃO

- Recolocar o montante do cubo da roda traseira completo com o espaçador em sua sede.

(D)
- Montar o suporte de reforço (1a) no braço oscilante inferior e fixá-lo com os relativos parafusos (1b) no torque prescrito.
- Apertar o parafuso inferior de fixação (2) do tirante ao montante no torque prescrito.
- Apertar o parafuso superior de fixação (3) do tirante ao montante no torque prescrito.
- Apertar o parafuso de fixação (4) do amortecedor traseiro ao montante no torque prescrito.

(E)
- Apertar a porca de fixação (1) da articulação à barra estabilizadora traseira no torque prescrito.
- Apertar o parafuso de fixação (2) do tirante de regulagem da suspensão traseira ao montante no torque prescrito.
- Apertar o parafuso de fixação (3)do tirante de regulagem da suspensão traseira à travessa no torque prescrito.
- Montar a proteção do disco do freio traseiro (4a) e fixá-la com o relativo parafuso (4b).
- Montar o suporte da pinça do freio traseiro (5a) e fixá-lo com os relativos parafusos (5b) no torque prescrito.
