Índice gráfico do sub-grupo

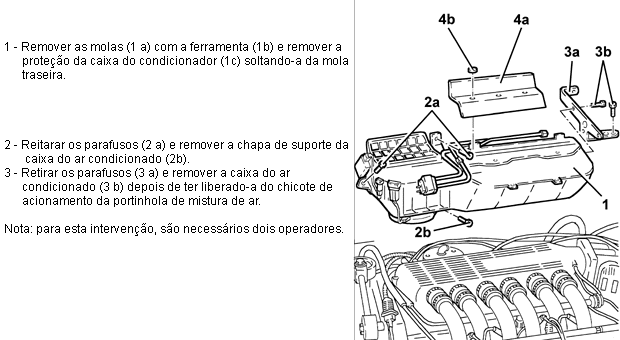

Caixa do ar condicionado - R.R.

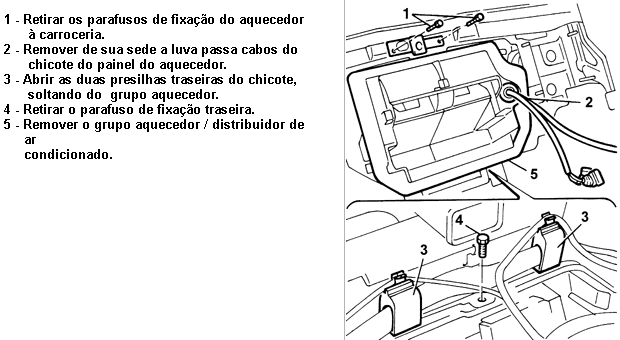

Aquec./distrib. do ar cond.(painel remo.) - R.R.


RECOLOCAÇÃO

- Repor na sua sede o grupo aquecedor / distribuidor de ar condicionado e fixá-lo com o parafuso de fixação traseiro.
- Repor na sua sede o chicote elétrico e fixá-lo com as presilhas traseiras.
- Apertar os parafusos de fixação do aquecedor à carroceria.
- Repor na sua sede a estrutura de suporte do painel.
- Repor na sua própria sede no grupo aquecedor o elemento irradiador.
- Repor na sua sede o suporte da coluna de direção e fixá-lo com as porcas específicas.
- Ligar as conexões elétricas no interruptor do pedal de embreagem e no interruptor do pedal de freio.
- Fixar o chicote elétrico do air bag com as presilhas de ligação ao chicote do painel.
- Ligar a conexão elétrica do conector entre o chicote do painel e o chicote de serviços traseiros.
- Ligar a conexão elétrica do conector entre o chicote do painel e o chicote do teto.
- Ligar a conexão elétrica do conector entre o chicote do motor e o chicote do painel.
- Fixar as conexões elétricas dos chicotes das portas na respectiva sede e fixá-las com os respectivos parafusos utilizando a ferramenta.
- Ligar as conexões elétricas do chicote da porta direita e esquerda e montar as respectivas proteções.
- Repor na sua sede as conexões da coluna de direção.
- Apertar o parafuso de fixação da coluna de direção ao pinhão da caixa de direção hidráulica com torque prescrito.
- Montar a proteção da junta cardan da coluna de direção e fixá-la com as respectivas porcas.
- Repor na sua sede o tapete do assoalho.
- Recolocar a centralina para air bag.
- Recolocar o revestimento do túnel.
- Recolocar o banco dianteiro.







Caixa grupo Aquec./Distrib. ar condic. - R.R.

REMOÇÃO

1 - Soltar a conexão elétrica do eletroventilador do condicionador da fixação na caixa.
2 - Soltar os parafusos (2 a) e remover o eletroventilador condicionador (2b).


RECOLOCAÇÃO

- Montar o eletroventilador e fixá-lo com os respectivos parafusos.
- Fixar a conexão elétrica do eletroventilador condicionador à caixa.

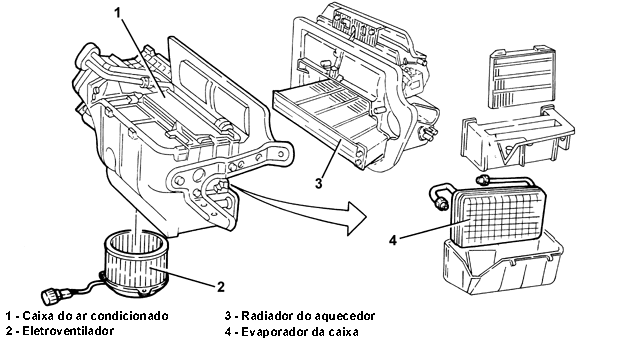

Caixa do ar condicionado - Desm. em bancada

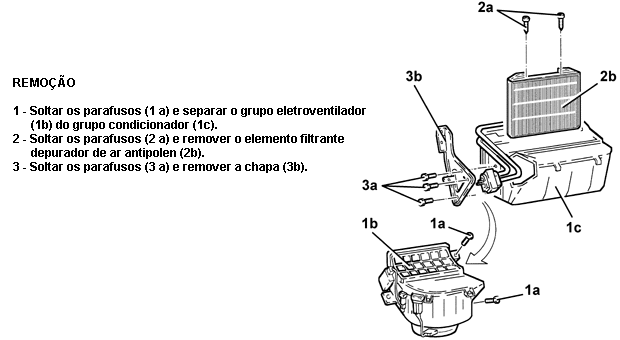

Eletroventilador (Caixa removida) - R.R.

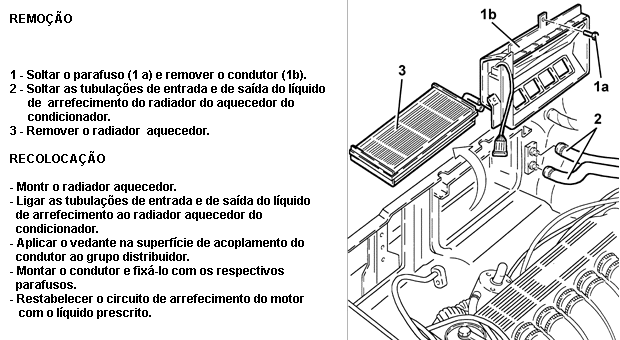

Radiador do aquec.(Vent. rem.) - R.R.

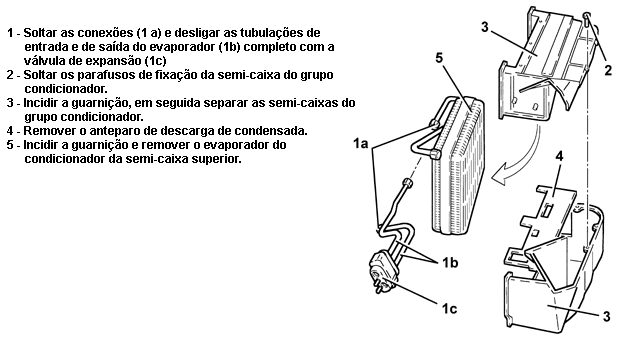

Evaporador (Caixa removida) - R.R.


REMOÇÃO

- Repor o evaporador do condicionador na semi-caixa superior sem danificar a guarnição.
- Repor na sua sede o anteparo da descarga condensada. Unir as duas semi-caixas com a guarnição entreposta e fixá-las com os respectivos parafusos.
- Ligar as tubulações de entrada e saída do evaporador completo com a válvula de expansão e fixá-las com as respectivas conexões e com torque prescrito.
- Montar a chapa de suporte do grupo condicionador e fixá-la com os respectivos parafusos.
- Montar o elemento filtrante depurador de ar antipolen e fixá-lo com os respectivos parafusos.
- Unir o grupo eletroventilador ao grupo condicionador e fixá-los com os respectivos parafusos.

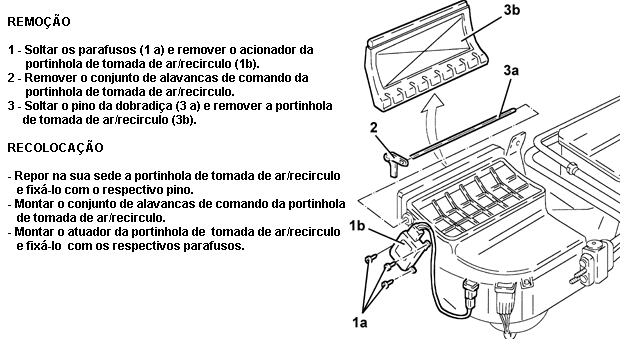

Portinhola de ar/recircul. (Cx. rem.) - R.R.


Condutor da portinhola da mistura de ar - R.R.


Portinhola de mistura de ar - R.R.

RECOLOCAÇÃO

- Repor nas respectivas sedes as semi-portinhos de mistura de ar e ligar com o respectivo tirante.
- Montar o pino da dobradiça da portinhola de mistura de ar com um punção.
- Montar o acionador da portinhola de mistura de ar e fixá-lo com os respectivos parafusos.

Nota: Verificar a regulagem do acionador com a argola de comando da portinhola
de mistura.

- Aplicar o vedante na superfície de acoplamento do transportador do grupo distribuidor.
- Montar o transportador e fixá-lo com os respectivos parafusos.

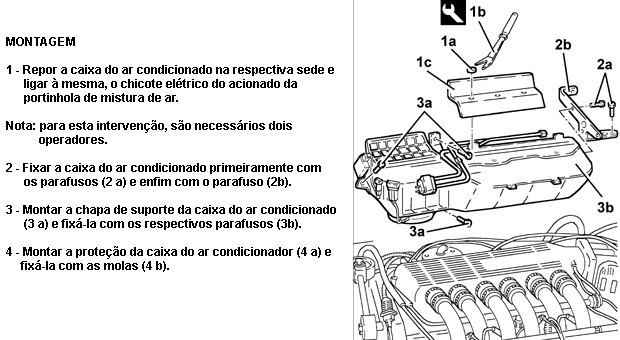

- Montar a caixa do ar condicionado.
- Montar o anteparo do vão grupo climatização.
- Montar o revestimento da base do pára-brisa.
- Montar o conjunto limpador do pára-brisa.
- Montar o braço/ braço do limpador do pára-brisa completo com palheta.
- Recarregar o circuito refrigerante do ar condicionado.
- Ligar o terminal (-) da bateria.
