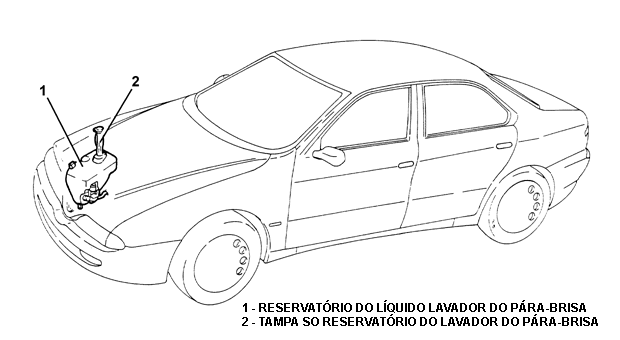

Reserv. lavador pára-brisa - R.R.
REMOÇÃO

- Posicionar o veículo no elevador.
- Remover a roda dianteira direita.
- Remover a proteção bi-partida do vão da roda.
- Retirar a roda.
- Soltar os parafusos de fixação da proteção no vão da roda carroceria.
- Remover a proteçãopelo encaixe com a moldura da longarina.
- Remover a grade dianteira lateral.
- Soltar os parafusos de fixação da grade.
- Remover a grade em direção a fechadura e retira-la.
- Remover o pára-choque dianteiro.

1 - Com a ferramenta (1 a) remover a bomba do líquido lavador do pára-brisa (1b) do reservatório.

Nota: Recuperar o líquido lavador do pára-brisa em um recipiente apropriado.

1 - Soltar os parafusos de fixação da chapa de suporte do filtro de vapores de combustível.
2 - Remover a chapa e afastar o filtro de vapores de combustível.
3 - Soltar os parafusos e a porca de fixação da chapa de reforço.
4 - Remover a chapa de reforço.

RECOLOCAÇÃO

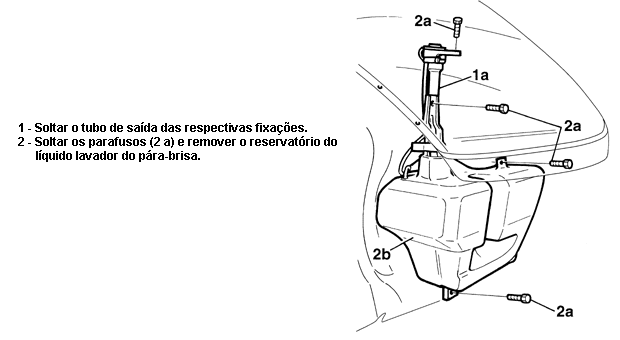

- Montar o reservatório do líquido lavador do pára-brisa e fixá-lo com os respectivos parafusos.
- Fixar o tubo de saída às respectivas fixações.
- Montar a chapa de reforço e fixá-la com os parafusos e a porca.
- Repor na sua sede o filtro de vapores de combustível.
- Montar a chapa de fixação do filtro de vapores de combustível e controlar a correta colocação da lingüeta de retenção na chapa, em seguida, fixá-la com o seu respectivo parafuso.
- Repor a bomba do líquido lavador do pára-brisa na sua sede no reservatório.
- Montar o pára-choque dianteiro.
- Montar a grade dianteira lateral.
- Montar a proteção do vão da roda suplementar traseira.
- Montar a proteção do vão da roda suplementar dianteira.
- Completar o líquido do circuito lavador do pára-brisa
- Remover o veículo no elevador.

Tampa reservatótio ou sensores - Ver.
REMOÇÃO

- Remover a cobertura lateral dianteira direita do vão do motor, retirando os botões.

1 - Remover a tampa do reservatório do líquido do lavador do pára-brisa.

- Verificar o nível do líquido do limpador de pára-brisa e , se necessário, completá-lo.

RECOLOCAÇÃO

- Montar a tampa do reservatório do líquido do lavador do pára-brisa.
- Montar a cobertura lateral dianteira do vão do motor.
