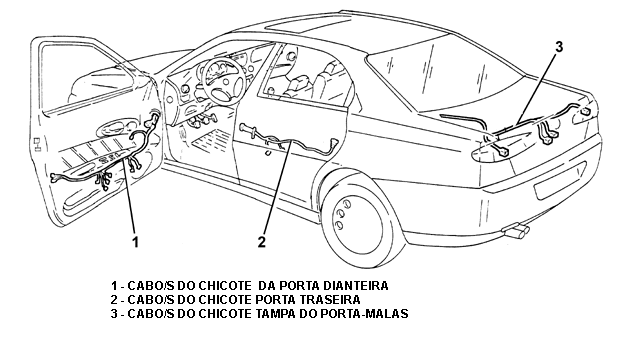

Chicote integ. porta diant. (Proteções rem.) - R.R.
REMOÇÃO

- Remover a guia traseira para descida do vidro lateral dianteiro - 7005D.
- Desligar as conexões elétricas (1) do espelho retrovisor externo.
- Desligar as conexões elétricas (2a) da fechadura da porta e a conexão elétrica (2b) do motor do levantador dos vidros.
- Remover a trava de segurança (3a) e soltar a conexão elétrica (3b).
- Soltar da porta as presilhas do chicote elétrico.
- Remover a proteção de borracha e retirar os parafusos (5a) do limitador de abertura da porta (5b) na coluna.
- Remover da porta a coifa e extrair do vão a conexão elétrica principal do chicote integrado da porta dianteira.

RECOLOCAÇÃO

- Repor na sua sede o chicote integrado da porta dianteira.
- Remover da porta a coifa de guarnição.
- Ligar a conexão elétrica do motor levantador do vidro.
- Ligar as conexões elétricas do motor de fechamento da porta.
- Ligar as conexões elétricas do espelho retrovisor externo e montar as respectivas coberturas.
- Ligar a conexão elétrica principal e fixá-la com a trava de segurança.
- Fixar à portas as presilhas do chicote elétrico.
- Apertar os parafusos do limitador de abertura da porta na coluna.
- Montar a proteção de borracha do limitador de abertura da porta.
- Montar a guia traseira de descida do vidro da porta lateral dianteira.

Chicote integ. porta tras. (Proteções rem.) - R.R.
REMOÇÃO

- Remover a guia de descida do vidro da porta lateral traseira - 7010D.
- Soltar a conexão elétrica (1a) de fechamento da porta, a conexão elétrica principal (1b) e a conexão elétrica (1c) do motor de levantamento do vidro.
- Soltar da porta as presilhas do chicote elétrico.
- Remover da porta a coifa e extrair do vão a conexão elétrica principal do chicote integrado da porta traseira.

RECOLOCAÇÃO

- Repor na sua sede o chicote integrado da porta traseira e repor na sua sede da porta a conexão elétrica principal.
- Ligar a conexão elétrica principal.
- Ligar as conexões elétricas de fechamento da porta e do motor do levantador do vidro.
- Fixar na porta as presilhas do chicote elétrico.
- Recolocar a guia de descida do vidro na porta lateral traseira.

Chicote integ. porta-malas (Proteções rem.) - R.R.
REMOÇÃO

- Remover o assento do banco único traseiro.
- Levantar a parte dianteira do assento liberando as fixações das sedes.
- Liberar o assento das fixações traseiras.
- Retirar o assento do habitáculo.
- Remover o encosto do banco traseiro.
- Retirar o parafuso de fixação do encosta à carroceria.
- Retirar o cinto de segurança traseiro.
- Levantar o encosto e soltar as travas.
- Remover o encosto.
- Remover a tampa do alto falante.
- Soltar as conexões elétricas (1a), (1b), (1c), (1d) e (1e).
- Soltar da tampa do porta malas as presilhas do chicote elétrico.
- Remover a proteção passacabos e retirar o chicote.
- Remover o chicote integrado na tampa do porta malas

RECOLOCAÇÃO

- Repor na sua sede o chicote integrado da tampa do porta malas.
- Desligar as conexões elétricas.
- Remover a proteção passacabos e fixar o chicote com as específicas presilhas.
- Montar a tampa com alto-falantes.
- Montar o revestimento do montante traseiro.
- Montar o encosto do banco traseiro.
- Montar o assento do banco único traseiro.
