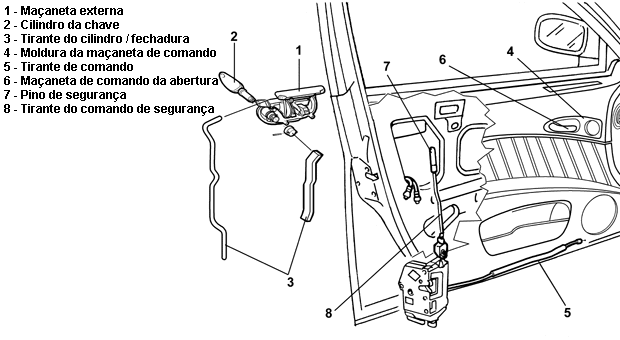

Cilindro da fechadura - R.R.
Em caso de substituição do cilindro da fechadura, não é possível fazer o pedido de somente um cilindro da chave ou pedir cilindros somente com o código de reposição.
Para pedido do cilindro, observar o procedimento ilustrado no conjunto 5580E - Acessórios especiais.

REMOÇÃO

1 - Desligar o tirante pino/fechadura.
2 - Retirar o pino de retenção do dispositivo de comando do tirante do pino/fechadura.
3 - Retirar o dispositivo de comando do tirante.
4 - Retirar a trava do pino.
5 - Com a chave acionada, retirar o cilindro da fechadura.

RECOLOCAÇÃO

- Colocar o cilindro em sua sede na maçaneta.
- Colocar a trava de retenção
- Colocar o dispositivo de comando do tirante.
- Colocar o pino de retenção do dispositivo de comando do tirante.
- Ligar o tirante do pino/fechadura.
- Experimentar a funcionalidade do cilindro e o correto acionamento da fechadura.

Tirante ligação do cilindro/fechadura - R.R.
REMOÇÃO

- Remover a proteção / reparo de água da porta dianteira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.
- Remover a guia traseira do vidro da porta dianteira.
- Com o vidro completamente levantado, soltar os parafusos de fixação e retirar a guia dianteira.
- Remover a guia traseira do vidro da porta dianteira.
- Com o vidro completamente levantado, soltar os parafusos de fixação e retirar a guia dianteira.

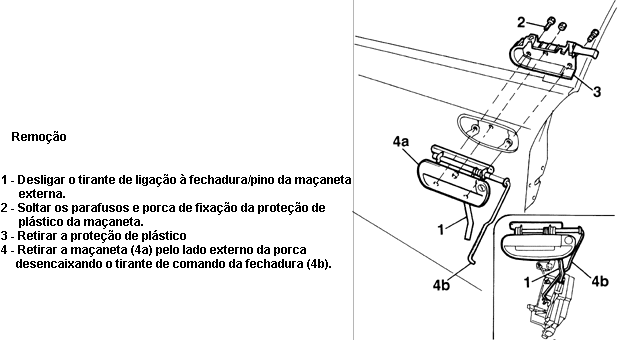

- Remover a maçaneta externa da porta dianteira seguindo as instruções das próximas páginas.
- Abrir a trava (1a) de retenção e desencaixar o tirante (1b) de ligação da maçaneta externa/fechadura.
- Desencaixar da maçaneta (2a) o tirante de ligação do pino da chave/fechadura (2b).

RECOLOCAÇÃO

- Colocar o tirante de ligação da maçaneta externa/fechadura na trava de retenção.
- Encaixar na maçaneta o tirante de ligação do pino da chave/fechadura.
- Montar a maçaneta externa da porta dianteira.
- Montar a guia traseira do vidro da porta dianteira.
- Montar a roteção reparo de água da porta dianteira.

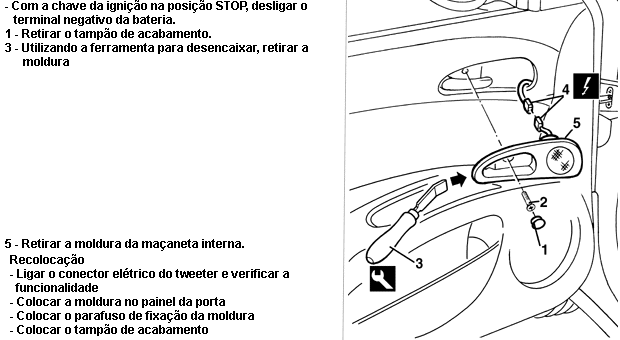

Moldura da maçaneta interna - R.R.

Disp. int. de abertura da porta - R.R.

Maçaneta interna - Remoção / Recolocação
REMOÇÃO

- Remover a proteção / reparo de água da porta dianteira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.
- Liberar a transmissão flexível (1a) da trava (1b) na maçaneta e da trava de fixação (1c)
- Soltar os dois parafusos de fixação da maçaneta à estrutura da porta.
- Retirar a maçaneta (3).

RECOLOCAÇÃO

- Verificar se a maçaneta não está danificada.
- Ligar a transmissão flexível de comando da abertura da porta à maçaneta.
- Posicionar a maçaneta.
- Colocar os dois parafusos de fixação
- Verificar a funcionalidade da maçaneta e do tirante.
- Montar a proteção / reparo de água da porta dianteira.

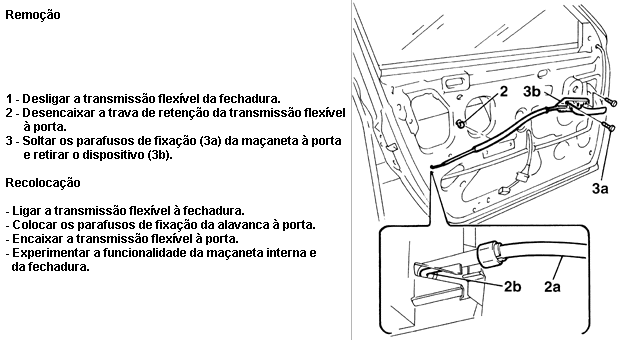

Disp. abertura interna - R.R.

Pino e guarnição do disp. de seg. - R.R.
REMOÇÃO

- Soltar o pino do dispositivo de segurança (1) do tirante rosqueado.
- Utilizando a ferramenta de desencaixar, retirar do pino a guarnição com função de guia de deslizamento.

RECOLOCAÇÃO

Verificar a integridade do pino e da relativa guarnição.
- Colocar no painel a guarnição de deslizamento do pino.
- Colocar o pino do dispositivo de segurança no tirante rosqueado.

Tirante disp. de segurança - R.R.
REMOÇÃO

- Remover a proteção / reparo de água da porta dianteira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.

- Desencaixar a trava de fixação (1a) do tirante na fechadura e retirar o tirante (1b).

RECOLOCAÇÃO

- Posicionar o tirante.
- Encaixar a trava de retenção.
- Verificar a funcionalidade do tirante.
- Montar a proteção / reparo de água da porta dianteira.
