Interruptor comando (Lado motorista)
REMOÇÃO

- Remover o apoio interno da porta dianteira.
- Retirar as capas dos parafusos.
- Soltar os parafusos de fixação do apoio ao painel da porta.
- Utilizando a ferramenta 1.823.014.000 desencaixar o apoio de sua sede.
- Desligar os conectores elétricos e retirar o apoio.

1 - Soltar os parafusos de fixação (1a) e retirar a tampa de proteção (1b) do grupo de interruptores.
2 - Fazendo uma ligeira pressão nos interruptores (2a) e operando lateralmente com a ferramenta 1.823.014.000 (2b), separar o circuito estampado completo com interruptores (2c) dos três pinos de fixação existentes no apoio e das travas internas dos interruptores.

RECOLOCAÇÃO

- Verificar a integridade do circuito estampado e dos interruptores.
- Colocar o grupo de interruptores em sua sede no apoio verificando se a trava do interruptor de bloqueio do mecanismo de levantamento dos vidros traseiros está encaixada no interruptor.
- Verificar a funcionalidade elétrica dos interruptores.
- Colocar a tampa e os parafusos de fixação.
- Recolocar o apoio interno da porta dianteira.

Interruptor comando (Lado passageiro)
REMOÇÃO

- Remover o apoio interno da porta dianteira.
- Retirar as capas dos parafusos.
- Soltar os parafusos de fixação do apoio ao painel da porta.
- Com a ferramenta 1.823.014.000, desencaixar o apoio de sua sede.
- Desligar os conectores elétricos e retirar o apoio.

1 - Desencaixar o interruptor de sua sede pressionando de fora para dentro.

RECOLOCAÇÃO

- Verificar a integridade do interruptor.
- Encaixar o interruptor em sua sede.
- Recolocar o apoio interno da porta dianteira.

Mecanismo elétrico levant. vidro
REMOÇÃO

- Remover a proteção reparo de água da porta dianteira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.

1 - Com o vidro completamente levantado, colocar um dispositivo adequado para sustentação do vidro na posição levantada.
2 - Soltar as porcas de fixação do suporte de sustentação do vidro.
3 - Soltar as porcas de fixação do suporte de deslizamento.
4 - Soltar os parafusos de fixação do motor do levantador do vidro.
5 - Colocar o dispositivo de levantamento do vidro na posição de vidro abaixado e desligar o conector elétrico do motor do levantador do vidro.
6 - Retirar o dispositivo de levantamento do vidro do vão da porta.

RECOLOCAÇÃO

- Verificar a integridade do dispositivo de levantamento do vidro e a funcionalidade do motor.
- Colocar o dispositivo dentro do vão da porta.
- Colocar os quatro parafusos de fixação do motor.
- Colocar o conector elétrico do motor do levantador do vidro.
- Colocar as duas porcas da guia de deslizamento.
- Acionar o interruptor e estender o dispositivo até poder aproximar sem apertar as duas porcas de fixação do vidro.
- Retirar o dispositivo de sustentação do vidro.
- Fazer a regulagem do dispositivo como descrito na operação da página anterior.

Mecanismo elétrico levant. vidro - Verif.
REMOÇÃO

- Remover a proteção reparo de água da porta dianteira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.
- Verificar com alguns ciclos de subida e descida do vidro, o defeito de regulagem do vidro (fim de curso incorreto no alto ou na coluna traseira da porta).

1 - Com o vidro completamente levantado, afrouxar as duas porcas de fixação do dispositivo de levantamento do vidro ao próprio vidro.
2 - Colocar manualmente o vidro na correta posição de fechamento (perfeito fim de curso superior e traseiro).
3 - Acionando eletricamente o dispositivo de levantamento do vidro, colocá-lo no fim de curso com o vidro e apertar as porcas de fixação.

RECOLOCAÇÃO

- Executar alguns ciclos de subida e descida do vidro verificando o correto posicionamento.
- Recolocar a proteção reparo de água da porta dianteira.

Central levantamento dos vidros - Verificação
REMOÇÃO

(A) - Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal (-)da bateria.

1 - Soltar os parafusos (1a) e retirar os revestimentos direito e esquerdo (1b).

(B) 1 - Soltar as porcas (1a), desligar as conexões elétricas (1b) e retirar a central da instalação dos levantadores dos vidros (1c).

RECOLOCAÇÃO

- Ligar as conexões elétricas à central da instalação dos levantadores dos vidros.
- Recolocar em sua sede a central da instalação dos levantadores dos vidros e fixá-la com as relativas porcas.
- Montar os revestimentos direito e esquerdo e fixá-los com os relativos parafusos.
- Ligar o terminal negativo da bateria.

Levantador elétrico - Desc. esquema
Índice da função

- DESCRIÇÃO
- ESQUEMA ELÉTRICO
- DESCRIÇÃO DE FUNCIONAMENTO
- COMPONENTES
- LOCALIZAÇÃO DOS COMPONENTES

DESCRIÇÃO

O acionamento dos levantadores dos vidros dianteiros se dá de modo automático, segundo a modalidade de pressão do respectivo interruptor:
Para o vidro do lado do motorista:
- o funcionamento é manual (o vidro sobe/desce somente com a tecla apertada) quando o tempo de pressão na tecla estiver compreendido entre 60 e 300 milissegundos.
- o funcionamento é, por sua vez, automático (o vidro continua a subir/descer até o fim de curso, mesmo se a tecla relativa for liberada) quando o tempo de pressão na tecla for superior a 300 milissegundos.
- uma sucessiva pressão da tecla durante o movimento do vidro pára-o instantaneamente.
- uma pressão na tecla inferior a 60 milissegundos é ignorada ( é considerado um choque acidental).

Para o vidro do lado do passageiro:
- o funcionamento em subida é somente manual
- o funcionamento em descida é igual àquele do vidro do lado do motorista (automático). Ambos os vidros são acionados somente com a chave em MAR.

Tal lógica de comando é controlada pela centralina dos levantadores dos vidros dianteiros colocado sob o console central do painel.
A centralina executa também uma série de controles de segurança:
- a parada dos levantadores dos vidros (interrupção da alimentação da alimentação elétrica do motor) é determinada quando se atinge o fim de curso superior ou inferior do vidro, ou então se um obstáculo se interpõe bloqueando o próprio vidro. Isto é regulado através do controle de corrente do motor.
- em presença de mau funcionamento nos circuitos elétricos, a unidade de controle desativa momentaneamente o sistema (por exemplo, em caso de interrupção dos sinais de comando dos motores ou então de corrente absorvida inferior aos valores normais).
- em presença de anomalia nos botões de comando (curto-circuito ou teclas que permaneceram bloqueadas apertadas), a unidade de controle desativa momentaneamente o sistema.

O circuito de comando e controle dos levantadores dos vidros dianteiros é protegido por três fusíveis específicos colocados na centralina de derivação.
Os interruptores de comando possuem os ideogramas iluminados com a chave em MAR.

DESCRIÇÃO DE FUNCIONAMENTO

A centralina M81 gerencia o funcionamento dos levantadores dos vidros dianteiros.
A alimentação direta da centralina M81 vem do pino 2 do conector E da linha do maxifuse CENTR de B5, protegido pelo fusível F15 da centralina de derivação B1.
A alimentação "sob chave" (INT/A) vem pelo pino 4 do conector B da linha do relé R1, protegido pelo fusível F9: ambos estão localizados na centralina de derivação B1.
O pino 3 do conector B e 1 do conector E fornecem a massa, C20.
Os interruptores H44 (grupo comandos levantadores dos vidros na porta dianteira lado motorista) e H50 (interruptor levantamento do vidro na porta dianteira lado passageiro) são alimentados sob chave (INT/A) pela linha do fusível F5, da centralina de derivação B1, e estão ligados respectivamente à massa C15 e C20; de tal modo são também iluminados com chave em MAR.
Quando tais interruptores acionados, enviam os sinais de comando (positivo e negativo) à centralina M81:
- os pinos 3 e 4 do conector A do interruptor H44, para comandar o levantamento dos vidros esquedo;
- os pinos 5 e 6 do conector A do interruptor H44; ou 1 e 2 do conector C do interruptor H50, para comandar o levantamento dos vidros direito.
Conforme a lógica anteriormente ilustrada, a centralina M81 comanda o acionamento dos levantadores dos vidros:
- dos pinos 1 e 2 do conector D envia os comandos ao motor de levantamento dos vidros dianteiros esquerdo N60
- dos pinos 3 e 4 do conector D envia os comandos ao motor de levantamento dos vidros dianteiros direito N61.
Invertendo os sinais positivo e negativo, se determina o sentido de rotação do motor.

COMPONENTES

Código do componente Denominação Referência do conjunto
B1 centralina de derivação 5505 A
B5 caixa MAXI FUSE -
C15 massa do painel lado motorista -
C20 massa no painel lado passageiro
D30 conector da porta dianteira esquerda
D31 conector da porta dianteira direita
H1 comutador de ignição 5520 A
H44 grupo de comandos dos levantadores 7005M dos vidros na porta dianteira lado motorista
H50 interruptor do levantador do vidro na 7005M porta dianteira lado passageiro
M81 centralina de comando dos 7005M levantadores dos vidros dianteiros
N60 motor de levantamento do vidro 7005M dianteiro esquerdo
N61 motor do levantador 7005 N do vidro dianteiro direito

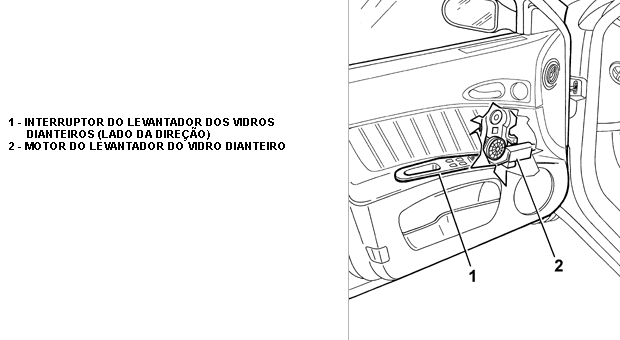

LOCALIZAÇÃO DOS COMPONENTES

M81 B5 D31 C20A N61 H50 C15A H1 H44 N60 D30 B1
