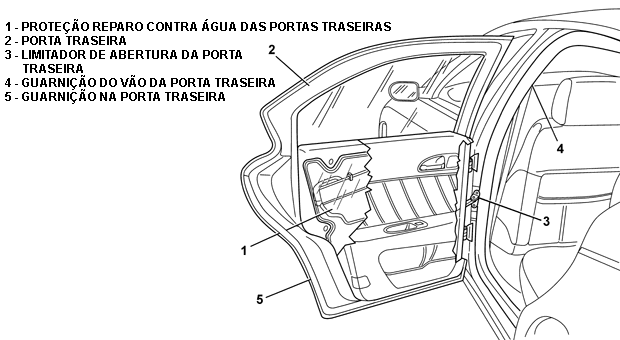

Proteção reparo de água
REMOÇÃO

1 - Retirar o painel de porta, em seguida retirar sua buchas de retenção alojadas sobre o plástico reparo d'água.
2 - Remover o plástico reparo d'água de sua sede.

RECOLOCAÇÃO

- Recolocar a película protetora da parte superior da proteção reparo de água.
- Utilizando os furos das buchas de fixação do painel como referência, posicionar a proteção reparo de água fazendo aderir o cordão de sigilante dos ângulos superiores e inferiores
na porta.
- Comprimir uniformemente o cordão de sigilante em todo o perímetro da proteção.
- Recolocar o plástico reparo d'água.

Porta traseira - Reg. do batente
- Antes de variar a posição do batente da porta, certificar-se do correto alinhamento da mesma.
Se necessário, referir-se à operação da página a seguir - Porta traseira - Regulagem, centragem e perfilamento - Compreende daptação das dobradiças e guarnições no vão da porta.

1 - Afrouxar os parafusos de fixação do batente.
2 - Deslocar o batente na correta posição.

Para uma correta regulagem do batente, pode ser necessário introduzir calços adequados.
As setas indicam os movimentos permitidos para a regulagem.
- Apertar os parafusos de fixação

- Verificar o correto acoplamento entre o batente e fechadura e o alinhamento com a porta fechada.

Porta traseira - Reg./Centragem
REMOÇÃO

- Verificar visualmente as eventuais irregularidades da abertura existente entre a porta e o pára-lama traseiro e entre a porta dianteira e traseira.
- Remover o batente da fechadura da porta traseira.
- Soltar os dois parafusos de fixação do batente à porta.
- Retirar o batente completo com os eventuais calços.

1 - Afrouxar as porcas de fixação.

2 - Regular a posição da porta de modo a conseguir o perfeito alinhamento com a carroceria.

Nota : As setas indicam os movimentos possíveis para a regulagem.

É recomendável operar em uma dobradiça de cada vez. Para uma correta regulagem da porta, pode ser necessário iontroduzir calços adequados entre dobradiça e porta.

RECOLOCAÇÃO

- Ao término da regulagem, apertar as porcas de fixação das dobradiças.
- Reparar a pintura na zona das dobradiças.
- Se necessário efetuar a regulagem do batente da fechadura (conforme indicado na página anterior).

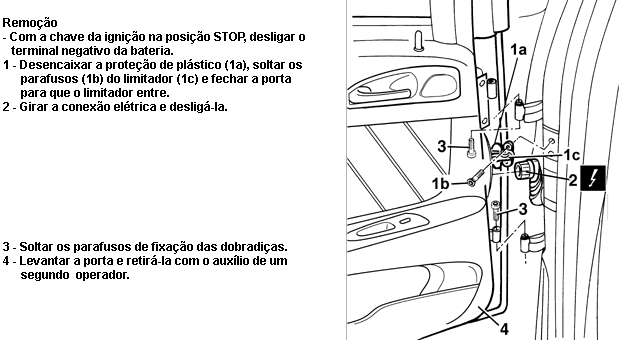

Porta traseira

RECOLOCAÇÃO

- Com o auxílio de um segundo operador, levantar a porte e remontá-la, centrando os pinos das dobradiças.
- Colocar os parafusos de fixação das dobradiças apertando-os no torque prescrito.
- Ligar o conector principal do chicote.
- Retirar o limitador estendendo-o até o fim de curso.
- Colocar os dois parafusos de fixação do limitador de abertura da porta no veículo e a proteção de plástico.
- Verificar a funcionalidade dos vários utilizadores na porta.
- Ao término da operação, verificar a uniformidade da abertura de contorno da porta, principalmente entre a porta e pára-lama dianteiro e entre a porta dianteira e traseira.

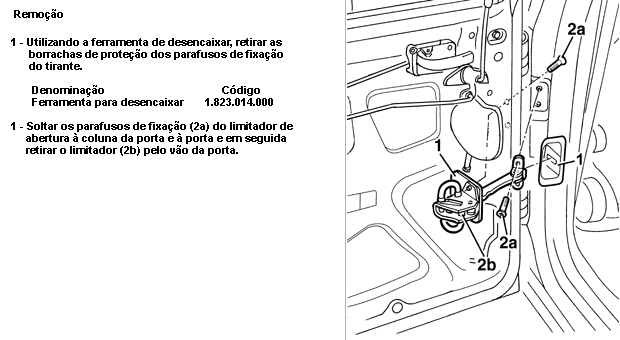

Limitador de abertura

RECOLOCAÇÃO

- Verificar se o limitador não está danificado.
- Lubrificar o limitador com graxa.
- Colocar o limitador no vão da porta completo com as proteções de plástico.
- Colocar os parafusos de fixação do limitador à porta e à coluna.
- Colocar as capas de plástico de proteção das fixações do limitador.
- Verificar a funcionalidade do limitador abrindo e fechando parcialmente a porta.

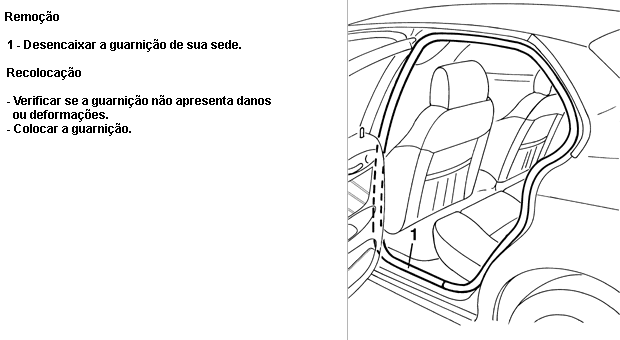

Guarnição do vão da porta

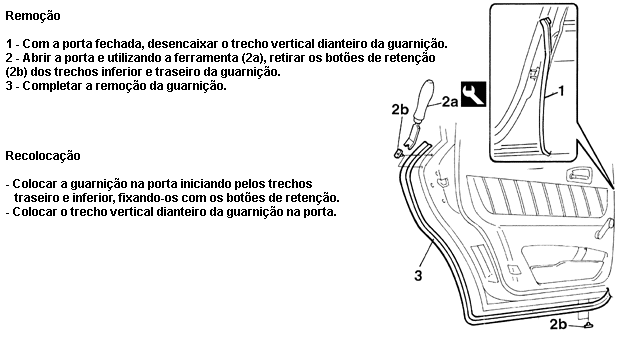

Guarnição da porta
