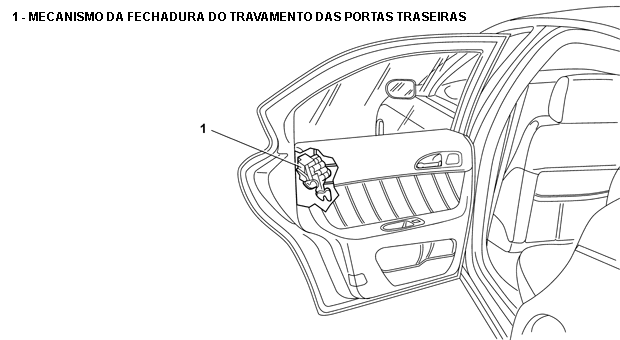

Motor/fechadura do travamento - R.R.
REMOÇÃO

- Remover a proteção reparo de água da porta traseira.
- Retirar as buchas de fixação do painel da porta.
- Retirar a proteção adesiva do reparo de água.

1 - Desligar a transmissão flexível de comando da maçaneta interna (1a) e o tirante de comando do dispositivo de segurança (1b) da alavanca e do comando.
2 - Liberar o tirante e a transmissão flexível das travas de retenção localizadas na porta.
3 - Soltar os parafusos de fixação da fechadura à porta.
4 - Desligar o conector elétrico (4a) e retirar a fechadura (4b) completa com o tirante e transmissão flexível.

RECOLOCAÇÃO

- Verificar a integridade de todos os componentes da fechadura.
- Colocar a fechadura dentro da porta ligando o conector elétrico da fechadura.
- Colocar os três parafusos de fixação da fechadura à porta.
- Fixar o tirante e a transmissão flexível à porta através das travas de retenção.
- Ligar a transmissão flexível à maçaneta interna.
- Ligar o tirante ao dispositivo de segurança.
- Verificar a funcionalidade da fechadura efetuando alguns ciclos de fechamento e abertura da porta.
- Recolocar a proteção reparo de água da porta traseira.

Receptor controle remoto do fech. - R.R.
REMOÇÃO

- Remover a lanterna brake light - 5550D.

1 - Soltar os parafusos de fixação do receptor no bagagito.
2 - Retirar o receptor (2a) removendo-o pela conexão elétrica (2b).

RECOLOCAÇÃO

- Verificar a integridade do receptor.
- Ligar o conector e colocar os dois parafusos de fixação do receptor ao bagagito.
- Recolocar a lamterna brake light.
