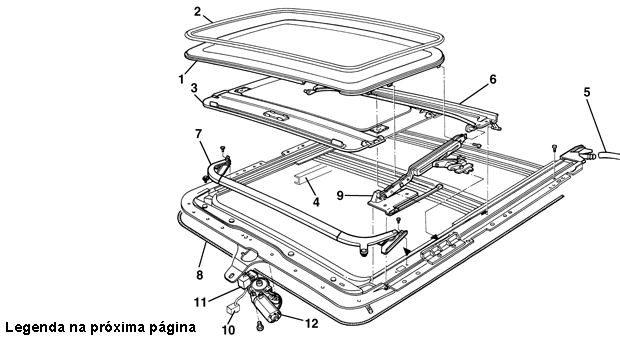

1 PAINEL (CHAPA) DO TETO SOLAR
2 GUARNIÇÃO DO PAINEL DO TETO SOLAR
3 PERSIANA DO TETO SOLAR
4 GUARNIÇÃO DE ACABAMENTO DO TETO SOLAR
5 TUBULAÇÕES DE DRENAGEM DO TETO SOLAR
6 CANALETA DE DRENAGEM DO TETO SOLAR
7 SPOILER DO TETO SOLAR
8 CABO DE ARRASTE DO TETO SOLAR
9 GUIAS DE DESLIZAMENTO DA PERSIANA DO TETO SOLAR
10 INTERRUPTOR DE MOVIMENTAÇÃO DO TETO SOLAR
11 RELÉ DA MOVIMENTAÇÃO DO TETO SOLAR
12 MOTOR DE MOVIMENTAÇÃO DO TETO SOLAR

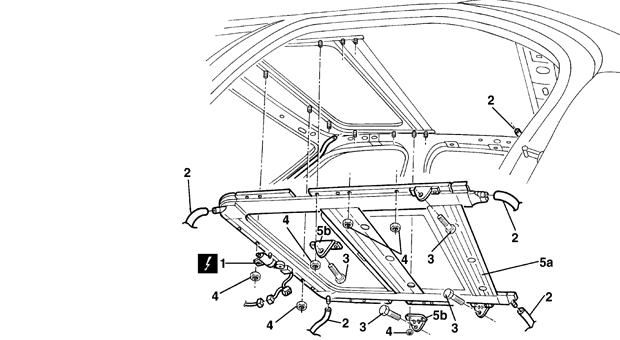

Teto solar - R.R. do conjunto

REMOÇÃO

Com a chave da ignição na posição STOP, desligar o terminal negativo da bateria.
1 - Desligar a conexão elétrica do motor do teto solar
2 - Desligar os tubos de drenagem de água
3 - Soltar os parafusos de fixação da estrutura à carroceria.
4 - Soltar as porcas de fixação perimetrais do teto solar.
5 - Remover com a ajuda de um segundo operador a estrutura corrediça do teto (5a) e recuperar o suporte.

RECOLOCAÇÃO

- Verificar se os componentes do teto solar não estão danificados.
- Com o auxílio de um segundo operador, recolocar a estrutura do teto solar e os suportes, executando a operação somente com o painel fechado.
- Com o auxílio de um segundo operador, colocar os primeiros 4 parafusos e as primeiras 4 porcas de fixação perimetral da estrutura e dos suportes.
- Colocar os parafusos e porcas restantes.
- Ligar as tubulações de drenagem.
- Ligar a conexão elétrica do motor.

Teto solar - Desmont./Mont.
(A) REMOÇÃO

- Remover o flexível de arraste, seguindo instruções das páginas a seguir.

1 - Retirar o deslizador de escorrimento (1a) da guia da estrutura (1b).

(B)
1 - Soltar os parafusos de fixação.
2 - Retirar o spoiler.

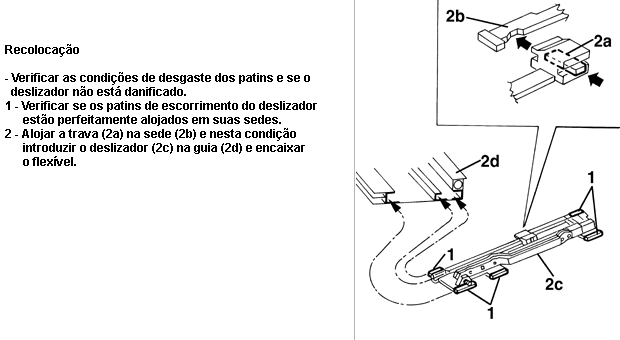

(C) RECOLOCAÇÃO

- Verificar as condições de desgaste dos patins e se o deslizador não está danificado.
1 - Verificar se os patins de escorrimento do deslizador estão perfeitamente alojados em suas sedes.
2 - Fazer alojar a trava (2a) na sede (2b) e nesta condição introduzir o deslizador (2c) na guia (2d) e encaixar o flexível de arraste.

- Verificar a integridade do spoiler.
- Colocar o spoiler e os dois parafusos de fixação.
- Recolocar o flexívelde arraste.

Painel do teto solar - Alinhamento
REMOÇÃO

- Colocar o painel de chapa do teto solar na posição de abertura parcial.
- Operando na persiana inferior, desencaixá-la do painel, empurrando-a para a parte traseira até perceber o acionamento das travas de fixação.

1 - Colocar o painel de chapa do teto solar na posição de fechamento.

- Deslocar a persiana para a posição completamente afastada e desencaixá-la.

2 - Afrouxar os parafusos (três dir. e três esq.) de fixação do painel à estrutura.
3 - Regular a posição do painel com perfil do teto.

As setas indicam os deslocamentos permitidos.

RECOLOCAÇÃO

- Apertar os parafusos de fixação do painel.
- Colocar o painel na posição de abertura parcial.
- Ligar a persiana ao painel até perceber o travamento das fixações.
- Experimentar o correto funcionamento do teto solar e da persiana.

Painel do teto solar
(A) REMOÇÃO

- Colocar o painel de chapa do teto solar na posição de abertura parcial.
- Operando na persiana inferior, desencaixá-la do painel, empurrando-a para a parte traseira até perceber o acionamento das travas de fixação.

1 - Colocar o painel de chapa do teto solar na posição de abertura em compasso.
2 - Soltar os parafusos de fixação do painel à estrutura.
3 - Retirar o painel.

(B) RECOLOCAÇÃO

- Verificar se o painel não está danificado.
- Colocar o painel.

1 - Colocar os parafusos sem apertá-los.

- Colocar o painel de chapa do teto solar na posição de fechamento.

2 - Regular a posição do painel com o perfil do teto. As setas indicam os deslocamentos permitidos.

- Apertar os parafusos de fixação do painel.
- Operar na persiana empurrando-a para a parte dianteira.
- Experimentar o regular funcionamento do teto solar.
- Experimentar o correto funcionamento do teto e da persiana.

Guarnição do painel do teto solar
(A) REMOÇÃO

1 - Desencaixar a guarnição do painel.

(B) RECOLOCAÇÃO

1 - Colocar a guarnição (1a). A junção (1b) deve encontrar-se na linha média dianteira do painel.

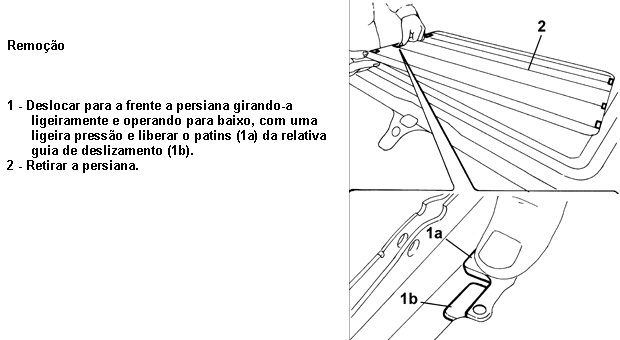

Persiana do teto solar

RECOLOCAÇÃO

- Verificar se a persiana não está danificada.

1
- Posicionar a persiana nas guias de deslizamento, introduzindo o patins (1a) da persiana, na sede (1b) na guia de deslizamento.
- Recolcar o painel do teto solar.

Guarnição de acab. do vão teto solar
REMOÇÃO

- Colocar o teto solar na posição de abertura.

1 - Desencaixar a guarnição (1a) começando pela guarnição (1b) no lado traseiro.

RECOLOCAÇÃO

- Verificar se a guarnição não está danificada.
- Colocar a guarnição iniciando pela junção que deve encontrar-se ao centro do lado traseiro.
- Experimentar o correto funcionamento do teto solar.

Tubulação de drenagem do teto solar
REMOÇÃO

(A)
- Acionar o teto solar de modo a colocar os deslizadores na posição de completa abertura.
- Eliminar eventuais corpos estranhos (folhas, etc.) do vão do teto solar.
1 - Soprar ar comprimido nas extremidade superiores das tubulações de drenagem dianteiras.

(B) 1 - Operando sob o pára-choque traseiro, desligar as válvulas unidirecionais (1a) das extremidade inferiores das tubulações de drenagem traseiras (1b).
- Soprar ar comprimido nas extremidades inferiores das tubulações.

(C) 1 - Retirar eventual material estranho das canaletas (1a) e dos furos de drenagem (1b) no teto solar.

RECOLOCAÇÃO

- Introduzir pequenas quantidade de água nas canaletas e nos furos de drenagem verificando sua saída pelas tubulações.
- Verificar a eficiência das válvulas unidirecionais.
- Fechar o teto solar.

Canaleta de drenagem
REMOÇÃO

- Remover o painel do teto solar, seguindo instruções das páginas a seguir.

1 - Desligar os pinos da canaleta (2a) de drenagem das guias.
2 - Retirar a canaleta de drenagem (2a) operando na parte central da mesma até desencaixar os patins laterais (2b) da mesma das guias (2c).

RECOLOCAÇÃO

- Verificar a integridade dos patins, molas e pinos.
- Deslizar a canaleta para trás.
- Ligar os pinos.
- Verificar o correto funcionamento da canaleta e do teto solar.
- Recolocar o painel do teto solar.

Spoiler do teto solar
REMOÇÃO

(A) - Abrir completamente o teto solar.
1 - Soltar os parafusos de fixação do spoiler.
2 - Retirar o spoiler.

RECOLOCAÇÃO

(B)
1 - Colocar o spoiler.
2 - Colocar sem apertar os parafusos de fixação do spoiler.
3 - Regular a posição do spoiler com o perfil dianteiro do vão do alojamento verificando se não interfere no curso do teto.

As setas indicam os deslocamentos permitidos.
- Apertar os parafusos de fixação.
- Verificar a funcionalidade do teto
executando alguns ciclos de abertura e fechamento.

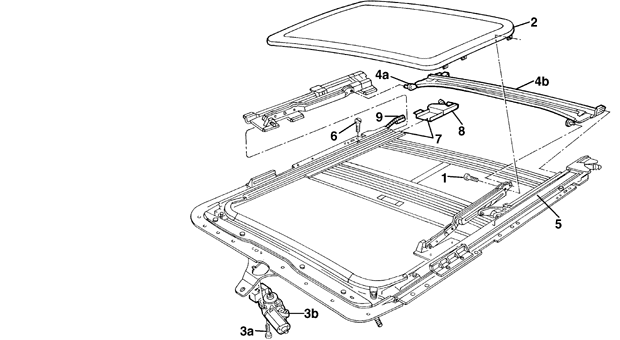

Flexível de movimentação
REMOÇÃO

- Colocar manualmente, operando no pino do pinhão do motor, o painel de chapa do teto solar na posição de abertura parcial.
- Operando na persiana inferior, desencaixá-la do painel empurrando-a para a parte traseira até perceber o acionamento das travas de fixação.
- Colocar manualmente, operando no pino do pinhão do motor, o painel de chapa do teto solar na posição de abertura em compasso.
- Deslocar a persiana para a posição completamente afastada.
1 - Soltar os parafusos de fixação do painel à estrutura.
2 - Retirar o painel.
3 - Soltar os parafusos (3a) de fixação do motor (3b) à estrutura para desencaixar os flexíveis de arraste.
4 - Desligar os pinos (4a) da canaleta de drenagem (4b) das guias.
5 - Retirar as canaletas das guias.
6 - Soltar o parafuso de fim de curso traseiro.
7 - Retirar o sigilante entre o terminal de descarga de água e a guia.
8 - Retirar o terminal de descarga de água.
9 - Girar para trás o deslizador até poder desencaixar o flexível de arraste.
- Retirar o flexível de arraste.

RECOLOCAÇÃO

(A)
- Verificar se o flexível de arraste não está danificado.
- Introduzir na sede de deslizamento o flexível de arraste.
- Encaixar o flexível de arraste no deslizador.
- Remontar o terminal de descarga.
- Aplicar o sigilante poliuretânico no terminal de descarga e nivelá-lo para não permitir a passagem da água.
- Colocar o parafuso de fim de curso.
- Introduzir a canaleta nas guias.
- Ligar os pinos da canaleta nas guias.

1 - Operando em ambas as guias, colocar manualmente os deslizadores (1a) no fim de curso dianteiro (1b) (posição de abertura em compasso).

(B)
1 - Antes de remontar o motor, ligá-lo à conexão (1a) e fazer girar o cammes (1b) até colocá-lo no ponto S em correspondência do microinterruptor (1c). A rotação deve ocorrer no sentido anti-horário passando primeiramente pelo ponto C.

- Montar o motor fixando-o com os parafusos.
- Montar o painel e colocar os parafusos sem apertá-los.
- Colocar manualmente, operando no pino do pinhão do motor, o painel na posição de fechamento.
- Verificar a funcionalidade do teto solar.

Guia de deslizameto do teto solar
RECOLOCAÇÃO

- Recolocar o flexível de arraste com o conjunto do teto solar retirado.
- Recolocar o teto solar com o revestimento do teto retirado.
- Recolocar o revestimento do teto para versões com teto solar.
- Recolocar o espelho retrovisos interno.
- Recolocar a luz interna traseira.
- Recolocar o revestimento da coluna central.
- Recolocar o revrestimento da coluna dianteira.
- Recolocar a alça de segurança do interior do habitáculo.
- Recolocar a caixa do interruptor do teto solar.
- Recolocar a guarnição de acabamento do vão do teto solar.
- Recolocar a luz interna no pára-sol.
- Recolocar o grupo da luz interna dianteira.
- Recolocar o pára-sol.
- Recolocar a porta dianteira.

RECOLOCAÇÃO (Continuação)

- Recolocar o flexível de arraste com o conjunto do teto solar retirado.
- Recolocar o teto solar com o revestimento do teto retirado.
- Recolocar o revestimento do teto para versões com teto solar.
- Recolocar o espelho retrovisos interno.
- Recolocar a luz interna traseira.
- Recolocar o revestimento da coluna central.
- Recolocar o revrestimento da coluna dianteira.
- Recolocar a alça de segurança do interior do habitáculo.
- Recolocar a caixa do interruptor do teto solar.
- Recolocar a guarnição de acabamento do vão do teto solar.
- Recolocar a luz interna no pára-sol.
- Recolocar o grupo da luz interna dianteira.
- Recolocar o pára-sol.
- Recolocar a porta dianteira.

Teto solar - Alinhamento
- Remover o painel do teto solar, seguindo instruções deste sub-grupo.
- Remover o motor de movimentação do teto solar, seguindo instruções deste sub-grupo.

1 - Operando em ambas as guias, colocar manualmente os deslizadores (1a) no fim de curso dianteiro (1b) (abertura em compasso).

Interruptor de comando do teto solar
REMOÇÃO

- Remover a caixa do interruptor do teto solar.
- Com a ferramenta 1.823.014.000, desencaixar a caixa do interruptor.
- Soltar as conexões eletricas e retirar a caixa.
- Remover o motor de movimentação do teto solar, seguindo instruções da página anterior.
1 - Desligar os cabos elétricos provenientes da base da central.
2 - Desigar o chicote elétrico de alimentação, retirando o conector.
3 - Retirar o interruptor.

RECOLOCAÇÃO

- Verificar se o interruptor não está danificado.
- Ligar os cabos elétricos do interruptor.
- Experimentar eletricamente o interruptor.
- Com a chave da ignição na posição STOP, ligar o terminal negativo da bateria.
- Recolocar o motor de movimentação do teto solar.
- Recolocar a caixa do interruptor do teto solar.

Central de movimentação do teto solar
REMOÇÃO

- Remover a caixa do interruptor do teto solar.
- Com a ferramenta 1.823.014.000 desencaixar a caixa do interruptor.
- Soltar as conexões eletricas e retirar a caixa.
- Remover o motor de movimentação do teto solar, seguindo instruções da página anterior.

1 - Desligar a central do conector.

RECOLOCAÇÃO

- Verificar se a central não está danificada.
- Ligar a central ao conector.
- Recolocar o motor de movimentação do teto solar.
- Recolocar a caixa do interruptor do teto solar.

Motor de movimentação do teto solar
REMOÇÃO

- Remover a caixa do interruptor do teto solar.
- Com a ferramenta 1.823.014.000, desencaixar a caixa do interruptor.
- Soltar as conexões eletricas e retirar a caixa.
- Colocar manualmente ou eletricamente o teto na posição spoiler.

1 - Desligar a conexão elétrica do motor.
2 - Soltar os parafusos de fixação do motor do teto solar.
3 - Retirar o motor através do furo no teto.

- Desligar, se necessário, os cabos elétricos da base da central.

RECOLOCAÇÃO

- Verificar se o motor não está danificado.
- Se necessário, verificar as ligações entre a central, motor e interruptor.
- Se desligados anteriormente, ligar os cabos elétricos à base da central.
- Verificar a correta funcionalidade do motor.

1 - Antes de remontar o motor, ligá-lo à conexão elétrica (1a) e fazer girar o cammes (1b) até colocá-lo no ponto morto S em correspondência do microinterruptor (1c). A rotação deve ocorrer no sentido anti-horário passando primeiramente pelo ponto C.

- Colocar o motor em sua sede.
- Colocar os parafusos de fixação.
- Ligar a conexão elétrica.
- Verificar a funcionalidade do teto solar.
- Recolocar a caixa do interruptor do teto solar.

Teto solar - Descrição do esquema
Índice da função

- DESCRIÇÃO
- ESQUEMA ELÉTRICO
- DESCRIÇÃO DE FUNCIONAMENTO
- COMPONENTES
- LOCALIZAÇÃO DOS COMPONENTES

DESCRIÇÃO

O teto solar permite uma ventilação suplementar do habitáculo e garante uma rápida troca de ar, quando necessário, aumentando assim o conforto para os passageiros.

O sistema é acionado por um interruptor posicionado próximo à luz interna dianteira, que comanda um motor com duas diferentes modalidades de funcionamento: apertando uma extremidade do interruptor executa-se o levantamento "a compasso" do teto, apertando a outra extremidade do interruptor se aciona a abertura deslizante do teto e consequentemente o arrastamento da persiana deslizável. Soltando-se o interruptor, o teto pára na posição em que se encontra.

Todo o sistema é constituído de um único grupo que compreende:
- a centralina A, que gerencia o funcionamento do teto
- o motor de acionamento C;
- o interruptor de comando B;
- os fim de curso D, colocados em uma bucha externa ao motor, que garantem a parada do mesmo com o teto aberto ou fechado.

Para maiores detalhes, ver DESCRIÇÃO E FUNCIONEMTO 7030. TETO SOLAR E CAPOTA
O circuito do teto solar é protegido por um fusível específico e é controlado por um relé que alimenta outros serviços "sob chave". O fusível é posicionado no exterior da central de derivação, enquanto o relé é posicionado do lado direito abaixo do painel.
O teto solar só pode ser ligado com a chave em MAR

DESCRIÇÃO DE FUNCIONAMENTO

A alimentação do teto solar vem da linha "sob chave" (INT/A) do relé R1 protegido pelo fusível F13: ambos estão localizados na centralina de derivação B1.
Tal linha garante a proteção do circuito e vem ao conector do teto solar D45, que também é ligado à massa C15.
O interruptor torna-se portanto, alimentado sob chave (INT/A). Na segunda posição do interruptor, a centralina comanda o movimento do motor.

COMPONENTES

Código do componente Denominação Referência do conjunto
B1 centralina de derivação 5505 A
B5 caixa MAXI FUSE -
C15 massa do painel lado motorista -
D42 conector do painel / luz interna
D45 conector do teto solar
H1 comutador de ignição 5520 A

LOCALIZAÇÃO DOS COMPONENTES

B5 C15A H1 D45 D42 B1
