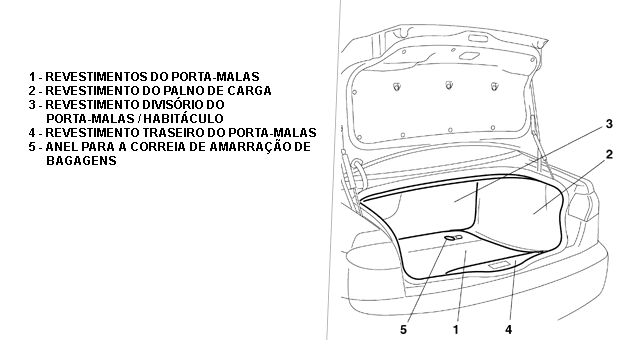

Revest. do plano de carga
REMOÇÃO

- Abrir a tampa do porta-malas.

1 - Utilizando a ferramenta (1a), retirar os botões de fixação (1b) do revestimento do plano de carga.
2 - Retirar o revestimento do vão do porta-malas.

RECOLOCAÇÃO

- Verificar se o revestimento não está danificado.
- Colocar o revestimento no vão do porta-malas.
- Fixar o revestimento ao plano de carga com os botões.
- Fechar a tampa do porta-malas.

Revest. lateral direito do bagageiro
REMOÇÃO

- Remover o moldura do vão de bagagens / plano de carga, seguindo intruções das páginas a seguir.
- Remover a guarnição do vão do porta-malas.
- Retirar a guarnição perimetral do vão de carga.
- Remover o reparo da fechadura da tampa do porta-malas.
- Com a ferramenta 1.823.014.000, desencaixar o reparo de plástico da fechadura e retira-lo
- Remover o revestimento dorsal do vão de bagagens / plano de cargada, seguindo intruções das páginas a seguir.
- Remover a cobertura da bateria.
- Remover a bateria.
- Remover a bandeja da bateria.

1 - Soltar a manopla de fixação do revestimento lateral grupo ótico traseiro interno.
2 - Retirar o botão de fixação do revestimento na carroceria.
3 - Retirar o revestimento lateral esquerdo removendo os ganchos de fixação das correias de amarração da carga.

RECOLOCAÇÃO

- Verificar se o revestimento não está danificado.
- Recolocar o revestimento lateral traseiro.
- Fixar o revestimento com o botão.
- Recolocar a bandeja da bateria.
- Recoloca a bateria.
- Recolocar a cobertura da bateria.
- Recolocar o revestimento do plano de carga.
- Recolocar o revestimento dorsal do vão de bagagens / plano de carga.
- Recolocar o reparo da fechadura da tampa do porta-malas.
- Recolocar a guarnição do vão do porta-malas.
- Recolocar a moldura do vão de bagagens/plano de carga.

Revest. lateral esquerdo do bagageiro
REMOÇÃO

- Remover o moldura do vão de bagagens / plano de carga, seguindo intruções das páginas a seguir.
- Remover a guarnição do vão do porta-malas.
- Retirar a guarnição perimetral do vão de carga.
- Remover o revestimento dorsal do vão de bagagens/plano de cargada, seguindo intruções das páginas a seguir.
- Remover o reparo da fechadura da tampa do porta-malas.
- Com a ferramenta 1.823.014.000, desencaixar o reparo de plástico da fechadura e retira-lo
- Remover o revestimento do plano de carga, seguindo instruções das próximas páginas.

1 - Soltar o botão de fixação do revestimento lateral à carroceria.
2 - Utilizando a ferramenta , retirar os botões (2a) de fixação do revestimento à carroceria e soltar o botão (2b).
3 - Retirar o revestimento lateral direito do porta-malas.

RECOLOCAÇÃO

- Recolocar o revestimento lateral direito.
- Fixar o revestimento com os botões.
- Fixar o revestimento no grupo ótico.
- Recolocar a moldura do vão de bagagens/plano de carga.
- Recolocar a guarnição do vão do porta-malas.
- Recolocar o revestimento dorsal do vão de bagagens/plano de carga.
- Recolocar o reparo da fechadura da tampa do porta-malas.
- Recolocar o revestimento do plano de carga.

Revest. traseiro do bagageiro
REMOÇÃO

- Remover o revestimento do plano de carga.
1 - Utilizando a ferramenta para desencaixar (1a), retirar os botões (1b) de fixação do revestimento.
2 - Dobrar ligeiramente o revestimento e retirá-lo do porta-malas.

RECOLOCAÇÃO

- Verificar se o revestimento não está danificado.
- Remontar o revestimento e fixá-lo com os botões.
- Recolocar o revestimento do plano de carga.

Revest. dorsal do bagageiro
REMOÇÃO

- Remover a moldura do vão de bagagens / plano de carga seguindo as instruções a frente.
- Retirar a guarnição perimetral do vão do porta-malas.
- Remover o reparo da fechadura da tampa do porta-malas utilizando a ferramenta 1.823.014.000.

1 - Utilizando a ferramenta para desencaixar (1a), retirar os botões de fixação do revestimento.
2 - Retirar o revestimento do porta-malas.

RECOLOCAÇÃO

- Verificar se o revestimento não está danificado
- Montar o revestimento no porta-malas.
- Fixar o revestimento com os botões.
- Recolocar o reparo da fechadura da tampa do porta-malas utilizando a ferramenta 1.823.014.000.
- Recolocar a moldura do vão de bagagens / plano de carga.
- Recolocar a guarnição perimetral do vão do porta-malas.

Moldura do bagageiro
REMOÇÃO

- Abrir a tampa do porta-malas.
1 - Soltar os parafusos de fixação.
2 - Retirar o reparo do batente da fechadura do vão do porta-malas.

RECOLOCAÇÃO

- Verificar se o reparo não está danificado.
- Montar o reparo no vão do porta-malas.
- Colocar os parafusos de fixação e fechar a tampa do porta-malas.

Anel de amarração da carga
REMOÇÃO

- Abrir a tampa do porta-malas.
- Levantar os revestimentos do porta-malas.

1 - Soltar os parafusos de fixação.
2 - Retirar o anel de amarração da carga.

RECOLOCAÇÃO

- Colocar o parafuso de fixação do anel de amarração da carga ao piso.
- Recolocar o revestimento.
- Fechar a tampa do porta-malas.
