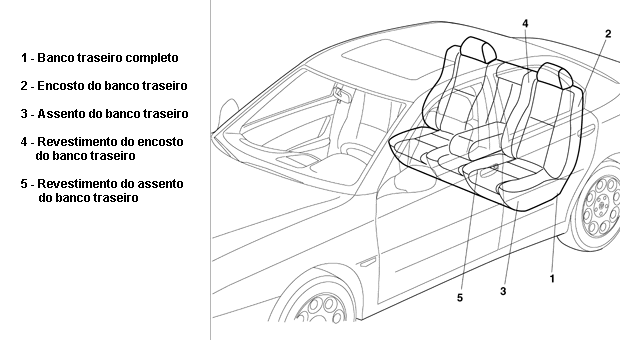

Banco traseiro
REMOÇÃO

- Remover o assento do banco único traseiro.
- Levantar a parte dianteira do assento liberando as fixações das sedes.
- Liberar o assento das fixações traseiras.
- Retirar o assento do habitáculo.

1 - Retirar o parafuso de fixação do encosto à carroceria.
2 - Retirar o cinto de segurança traseiro.
3 - Levantar o encosto e soltar as travas.
4 - Remover o encosto.

RECOLOCAÇÃO

- Verificar se o encosto não está danificado.
- Colocar o encosto verificando o correto encaixe dos dispositivos de trava.
- Colocar os dois parafusos inferiores de fixação do encosto à carroceria.
- Recolocar o assento do banco único traseiro.

Assento do banco traseiro
REMOÇÃO

1 - Levantar a parte dianteira do assento liberando as fixações (1a) das respectivas sedes (1b).
2 - Liberar o assento das fixações traseiras.
3 - Retirar o assento do habitáculo.

RECOLOCAÇÃO

- Verificar se o assento não está danificado.
- Colocar o assento verificando o correto encaixe das fixações.

Revest. do encosto do banco traseiro
REMOÇÃO

- Remover o apoio de braço do banco traseiro.
- Soltar os parafusos de fixação dos suportes ao banco.
- Retirar o apoio de cabeça do banco.

(A)
1 - Retirar os grampos de fixação do revestimento à espuma.
2 - Retirar o fio metálico composto de três peças do revestimento.

(B)
- Desencaixar o revestimento da espuma.

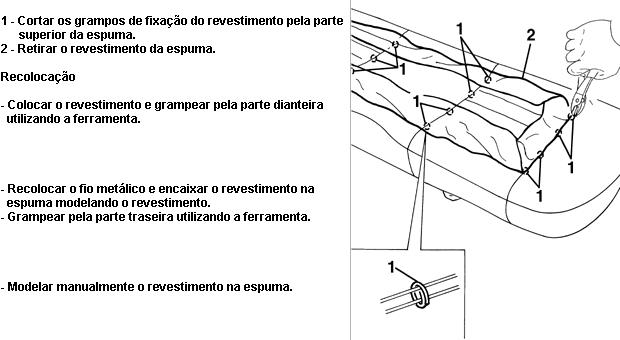

1 - Cortar os grampos de fixação do revestimento pela parte dianteira da espuma.
2 - Retirar o revestimento da espuma.

RECOLOCAÇÃO

- Recolocar o revestimento e colocar os grampos pela parte dianteira utilizando a ferramenta.
- Recolocar os baguetes metálicos na parte traseira do revestimento e grampear pela parte traseira utilizando a ferramenta.
- Modelar manualmente o revestimento na espuma.
- Recolocar o apoio de braço do banco traseiro.

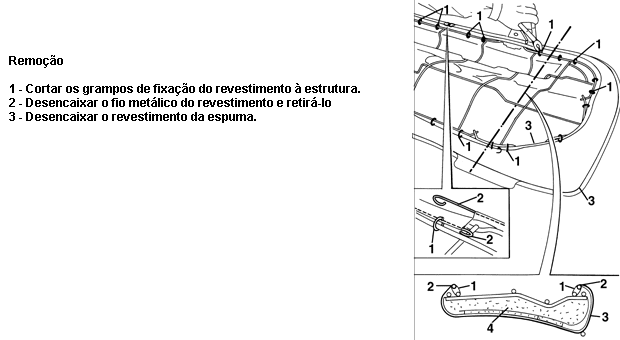

Revest. do assento do banco traseiro
