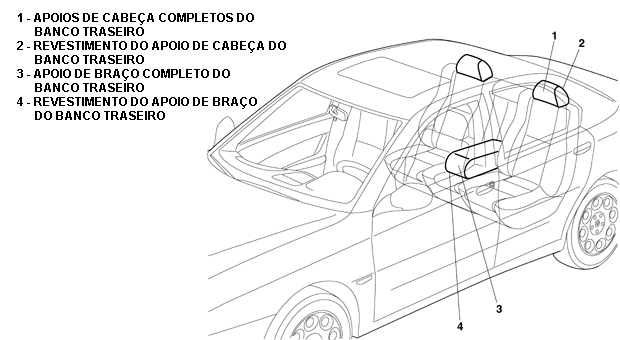

Apoio de braço do banco traseiro
REMOÇÃO

- Remover a proteção suplementar do vão da roda dianteira conforme com instruções das próximas páginas.
- Remover a grade dianteira latera conforme com instruções das próximas páginas.
- Remover a grade dianteira central conforme com instruções das próximas páginas.

1 - Soltar os parafusos de fixação do pára-choque à travessa.
2 - Soltar os parafusos de fixação do pára-choque à carroceria. (Executar a operação em ambos os lados).
3 - Desligar a conexão elétrica do farol de neblina.

- Abaixar o elevador.

4 - Soltar os parafusos de fixação superiores do pára-choque à carroceria.
5 - Retirar o pára-choque dianteiro.

RECOLOCAÇÃO

- Verificar se o pára-choque não está danificado.
- Colocar o pára-choque dianteiro.
- Colocar os parafusos de fixação superiores do pára-choque à carroceria.
- Levantar o elevador.
- Colocar os parafusos de fixação do pára-choque à carroceria e à travessa inferior, mantendo o alinhamento com os pára-lamas.
- Ligar a conexão elétrica dos faróis de neblina.
- Ligar o terminal negativo da bateria.
- Recolocar a grade dianteira central conforme com instruções das próximas páginas.
- Recolocar a grade dianteira lateral conforme com instruções das próximas páginas.
- Recolocar a proteção suplementar do vão da roda dianteira conforme com instruções das próximas páginas.

Revest. apoio do braço do banco traseiro
REMOÇÃO

(A)

1 - Soltar os parafusos de fixação (1a) dos suportes (1b) do apoio de braço ao encosto e retirá-los.

(B)

1 - Desencaixar as bordas de fixação do revestimento.
2 - Retirar os grampos de fixação das bordas do revestimento.
3 - Retirar o revestimento da espuma.

RECOLOCAÇÃO

- Verificar se o revestimento não está danificado.
- Colocar o revestimento na espuma modelando-o.
- Colocar os novos grampos de fixação nas bordas internas do revestimento.
- Colocar as bordas de fixação do revestimento verificando se o mesmo está bem modelado.
- Colocar os parafusos de fixação dos suportes ao encosto.
