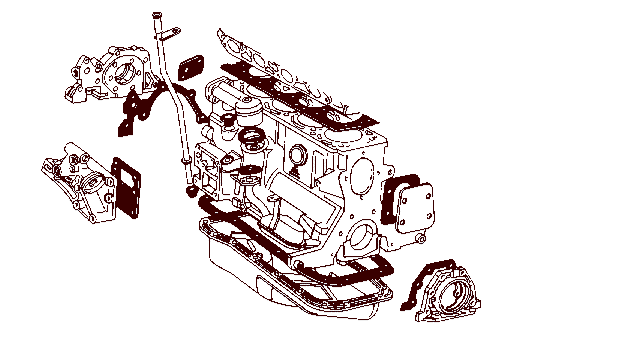

Guarnições e retentores - Tempra

---

---

SUBSTITUIÇÃO

Para montagem do retentor na tampa, lubrificar o lábio do retentor. Também umedeça ligeiramente com óleo do motor a superfície de apoio da junta.

TAMPA DA ÁRVORE DE MANIVELAS- LADO VOLANTE

1- Umedecer ligeiramente com óleo de motor a superfície de apoio da junta.
2- Lubrificar o lado do rolamento antes da montagem.

---

A montagem do retentor sobre a tampa efetua-se com a ferramenta A.33489 e o cabo A.70007.

NOTA: Para a desmontagem, utilizar um punção comum.

Montagem do retentor sobre a tampa - lado volante.

1. Cabo A.70007
2. Ferramenta A.33489

---

Para montagem da tampa no bloco, utilizar a ferramenta A.33239

Montagem da tampa (bomba de óleo).

1. Ferramenta A.33239

---

Para montagem do retentor da tampa dianteira (com bomba de óleo incorporada), lubrificar o lábio do retentor.
Também umedecer com óleo de motor a superfície de apoio da junta.

Tampa da árvore de manivelas (com bomba de óleo incorporada).

1. Lubrificar o lábio do rolamento antes da montagem
2. Umedecer ligeiramente com óleo de motor a superfície de apoio da junta

---

Para montagem do retentor da tampa, utilizar a ferramenta A.33273 e o cabo A.70007.

________________________________________________________________________________________________________________
NOTA: A desmontagem poderá ser efetuada com um punção comum.
________________________________________________________________________________________________________________

Montagem do retentor da tampa dianteira da árvore de manivelas.
1. Ferramenta A-33273
2. Cabo A.70007

---

Para instalar a tampa, utilizar a ferramenta A.33671.

---
