Árvore de manivelas - Controle - Tempra
0 valor máximo permitido de ovalização e conicidade
é de 0,005 mm. Acima deste valor a árvore de manivelas deverá ser retificada.
Verificação dos munhões da árvore de manivelas,
mediante comparador milesimal com pedestal magnético A.95684.
Casquilho do munhão - Controle - Tempra
NOTA:Os casquilhos dos munhões são fornecidos
com sobremedidas de: 0,254.
Não efetuar mais nenhuma operação de adaptação.
________________________________________________
Casquilho do munhão - Montagem - Tempra
NOTA :Certificar-se de que os casquilhos assentam
em toda a superfície de sua sede no bloco.
Limpar cuidadosamente a superfície externa dos casquilhos e sua sede no bloco antes
da montagem.

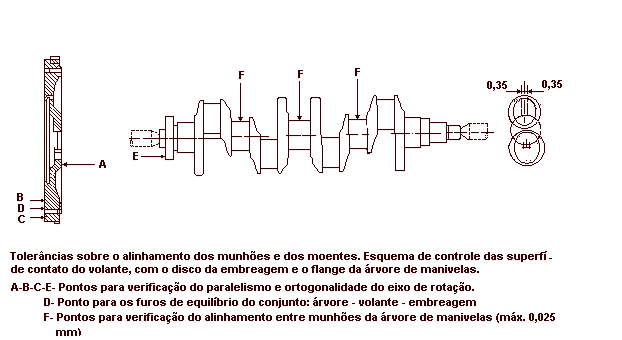

Munhões e moentes - Medição - Tempra
NOTA : Em caso de retifica dos munhões e moentes
da árvore de manivelas as tolerâncias admitidas são:
Ovalização.................................................. 0,005 mm
Conicidade.................................................. 0,005 mm
Desalinhamento entre munhões....................... 0,030 mm
Desalinhamento entre munhões e moentes.........0,350 mm
Todos os munhões e moentes deverão ser retificados
na mesma classe.
Montagem dos bujões de canalização de lubrificação.
1. Ferramenta A.86008
Árvore de manivelas - Montagem - Tempra
Efetuar um pré-aperto dos parafusos dos mancais
fixos com um torque de 20 Nm (2,0 kgm).
Aperto com torque especificado dos parafusos dos
mancais fixos.
Logo após, ajustar o torque do parafuso com sistema TORQUE/ÂNGULO sendo:
Para mancal central: ......................................... 130°
Para demais mancais fixos: ................................. 80°
Aperto angular dos parafusos dos mancais fixos.
Semi-anéis de encosto - Tempra
CONTROLE DA FOLGA AXIAL
NOTA: Remontar os semi-anéis de encosto, posicionando o lado que possui os canais de
lubrificação junto A árvore de manivelas.
Lubrificar os particulares interessados com
óleo do motor antes da montagem.
Torquear os parafusos de fixação dos mancais.
Montagem dos semi-anéis de encosto sobre o mancal central.
NOTA: Os semi-anéis de encosto são fornecidos
também com sobre medidas de 0,127mm.
Controle da folga axial da árvore de manivelas.
