Mang. envio/retorno de óleo motor/radiador - Tempra
TEMPRA TTURBO/STILE ENTRE CHASSIS 9103317 E 9140035

ASSUNTO: DESPRENDIMENTO DA GRAVAÇÃO DA MANGUEIRA RÍGIDA COM A MANGUEIRA FLEXÍVEL

Substituir as mangueiras de envio/retorno de óleo conforme orientação a seguir:

COMPOSIÇÃO DO KIT ASSISTENCIAL Nº 7078115

- mangueira de envio nº des. 50008359
- mangueira de retorno nº des. 50008360
- chapa de fixação tubos nº des. 50008283
- abraçadeira de retenção das mangueiras nº des. 7677860
- arruela de pressão nº des. 10516674
- arruela lisa nº des. 12625204
- parafuso nº des. 16043324
- porca sextavada nº des. 16100811.


Kit assistencial - Instruções instalação - Tempra

- retirar faróis direito/esquerdo
- retirar grade do radiador
- retirar pára-choque dianteiro

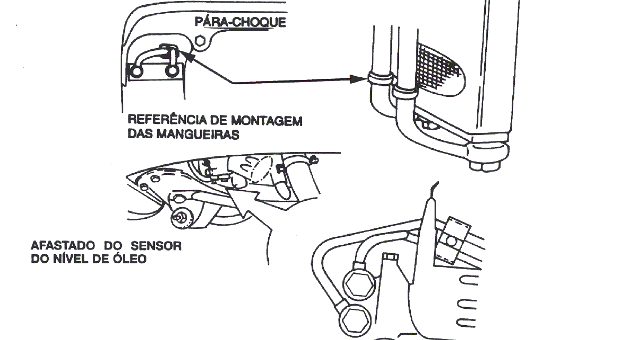

- Substituir as mangueiras de envio/retorno por novas mangueiras de envio nº des. 50008359 e retorno nº des. 50008360, e fixá-las com um torque de 50 Nm (5,0 kgfm) posicionando-os conforme o lay-out ilustrado, para garantir que não haja interferência com nenhum componente.

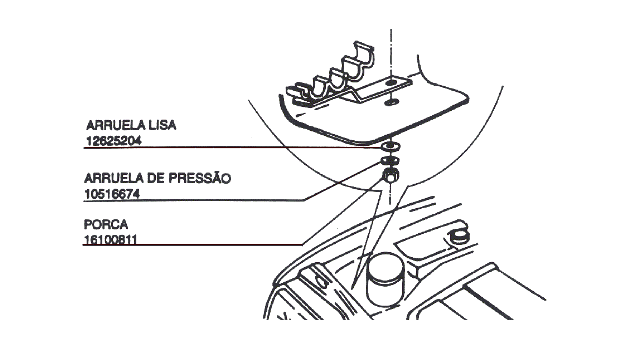

- aplicar a abraçadeira de retenção dos tubos nº des. 7677860 em seu respectivo suporte nº des. 50008283, e posteriormente aplicá-lo na parte superior da caixa de roda direita, fixando-o com o parafuso nº des. 16043324, a porca nº des. 16100811,
a arruela lisa nº des. 12625204 e a arruela de pressão nº des. 10516674, com um torque de 21,6 Nm (2,2kgfm) em um furo já existente na caixa de roda parte superior, próximo ao farol (furo oblongo).


- aplicar sobre a abraçadeira de retenção as mangueiras de envio/retorno.


Obs.: na montagem das mangueiras de envio/retorno, deve-se atentar para o correto posicionamento dos tubos, e garantir que eles não fiquem interferindo com nenhum componente.

- remontar os componentes anteriormente retirados, na sequência inversa da desmontagem.

GARANTIA HÍBRIDA

Tipo de garantia: 05
Código de inconveniente: 01
Código de local: 103.01.539
Tipo de mão-de-obra: 1084Y02
Tempo de reparação: 1.5


SIGI
Tipo de garantia: A02
Código de local: 1084C30 (temp. 0,70)
1084C00 (temp. 0,80)

Obs.:
1 - Caso seja necessário substituir algum tubo danificado, acrescentar na S.G. a peça substituída e preencher os campos específicos; neste caso a mangueira substituída deverá ser obrigatoriamente enviada à fábrica pelo processo normal de garantia.

2 - Utilizar os códigos corretos para evitar estornos de garantia.
