Sistema de Arrefeicimento - Esquema

Legenda

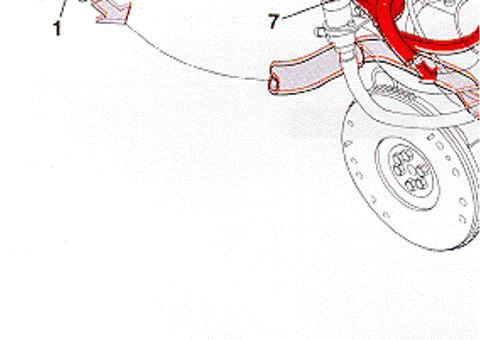

1. Mangueira de envio de líquido de arrefecimento do radiador à bomba d’água

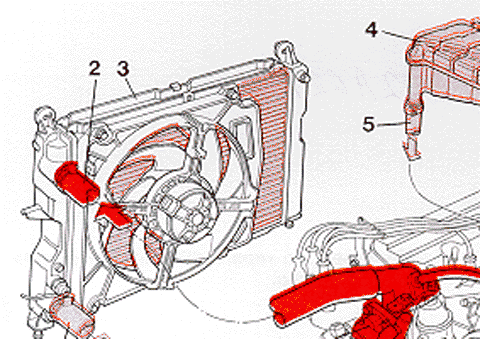

2. Mangueira de retorno de líquido de arrefecimento do termostato ao radiador
3. Radiador
4. Reservatório de expansão
5. Mangueira de ligação do reservatório de expansão à bomba d’água

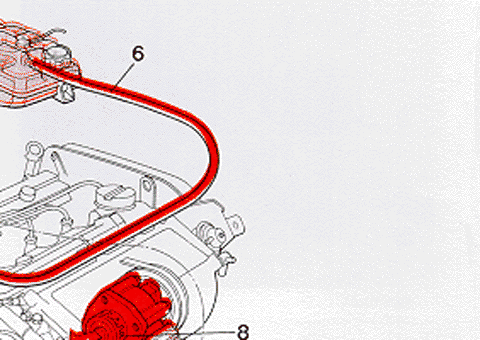

6. Mangueira de ligação do reservatório de expansão do termostato
7. Termostato com by-pass para controle de mistura quente/frio do líquido de arrefecimento
8. Bomba d’água

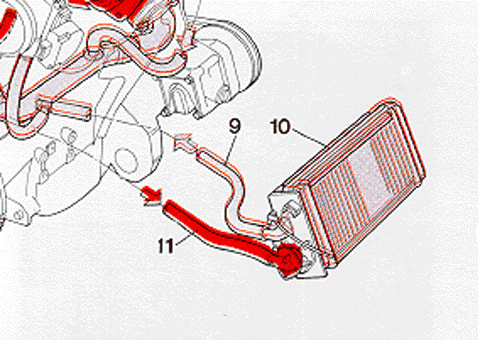

9. Mangueira de ligação (retorno) do radiador de aquecimento interno a bomba d’água
10. Radiador de aquecimento interno
11. Mangueira de ligação (envio) da bomba d’água ao radiador de aquecimento
