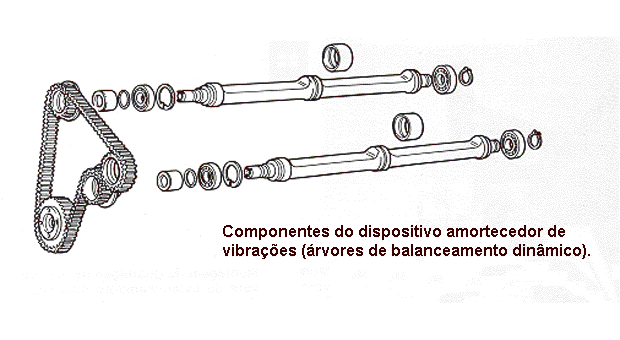

Árvores Contra-Girantes - Tempra SW
Montagem dos rolamentos traseiros das árvores de
balanceamento.
Montagem das tampas de proteção dos rolamentos
traseiros das árvores de balanceamento dinâmico.
A) Montagem da guarnição de vedação de óleo da
árvore de balanceamento dinâmico esquerda.
B) Montagem e torqueamento dos parafusos de
fixação da tampa da árvore de balanceamento
dinâmico esquerda.
C) Montagem da guarnição de vedação da árvore de
balanceamento dinâmico esquerda.
Montagem e torqueamento dos parafusos de fixação
da árvore de balanceamento dinâmico direita.
A) Montagem das polias das árvores de
balanceamento dinâmico.
No ato da remontagem das polias nas respectivas
árvores de balanceamento dinâmico é necessário
certificar-se de que, com as massas balanceadoras
voltadas para baixo, as marcas nas polias estejam
orientadas como indicado pelas setas na figura.
Apertar provisoriamente os parafusos de fixação das
polias nas respectivas árvores.
B) Torqueamento do parafuso de fixação da polia da
árvore de balanceamento dinâmico esquerda.
NOTA: Utilizar como apoio para a ferramenta
1.860.765.000 um parafuso colocado no
cabeçote, como indicado pela seta.
Torqueamento dos parafusos de fixação da árvore de
balanceamento dinâmico direita.
NOTA: Utilizar como apoio para a ferramenta
1.860.765.000 um parafuso colocado no bloco,
como indicado pela seta.
A) Montagem da engrenagem de comando da
distribuição.
Girar a árvore de manivelas até que a marca de
referência da engrenagem esteja alinhada com o
ressalto localizado na tampa dianteira, como indicado
pelas setas no detalhe.
B) Montagem do tensor da correia de comando da
distribuição.
NOTA: Travar provisoriamente o parafuso de fixação.
C) Montagem do tensor da correia de comando das
árvores de balanceamento dinâmico.
