Freios Hidráulicos - Esquema Comando - Tempra SW

---

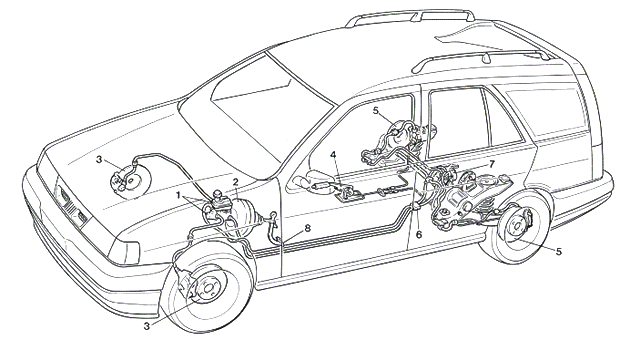

ESQUEMA DE COMANDO HIDRÁULICO DOS FREIOS(DIANTEIROS E TRASEIROS A DISCO) E COMANDO MECÂNICOS DO FREIO DE ESTACIONAMENTO


1 - Reservatório do líquido dos freios e cilindro mestre dos freios do circuito das rodas dianteiras e traseiras independentes entre si
2 - Servofreio a depressão
3 - Freios dianteiros a disco
4 - Alavanca de comando do freio de mão
5 - Freios traseiros a disco
6 - Distribuidor a 4 vias
7 - Corretor de frenagem
8 - Pedal do freio

---
