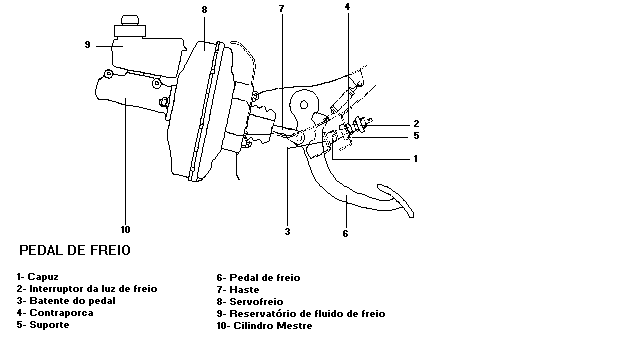

Pedal do freio - Tempra
- Posicionamento
Para se obter um correto posicionamento do pedal do freio, deve-se proceder conforme instruções:
. Verificar que o capuz (1), do interruptor da luz de freio (2), não esteja em
contato com o batente (3), do pedal (6).
. Verificar que o pedal esteja na posição de repouso.
. Rosquear o interruptor (2), no suporte (5), até que o capuz (1), venha tocar
levemente o batente (3)
. Nesta posição, apertar a porca (4).
JELT-MELT - Aplicação - Tempra
TEMPRA TURBO/STILE E 16V EQUIPADOS COM ABS
Após o chassi 9140827 (16V) e 9140746 (Turbo/Stile)
adotou-se para estes veículos a aplicação de Jet-Melt
para evitar a infiltração de água na central dos freios
ABS através do seu chicote.
Intervenção no campo - veículos com ABS entre chassis
9045620 e 9140827.
O jet-Melt nos pontos indicados na ilustração.
Obs.: não é necessário retirar o chicote do ABS, basta
aplicar o produto na região indicada.
Procedimento para cobrança
Aplicação de Jet-Melt: 0,33 "J"
"J" preço do Jet-Melt em garantia N° 1522
Garantia Sistema Hìbrido
Tipo de garantia: 05
Código de local: 33103598
Código de operação: 3340Y03
Tempo de mão-de-obra: 0,50
Incoveniente: 01
Sistema SIGI
Tipo de garantia: A02
Código de local: 3340A803
Código de operação: 3340A80
Tempo de mão-de-obra: 0,50
Incoveniente: AC
TEMPRA 16V / TURBO
REMOÇÃO
- Soltar previamente a regulagem do cabo do freio de
estacionamento, junto a alavanca de acionamento.
Utilizando um alicate universal, remover o cabo da
alavanca junto à pinça de freio.
- Soltar o tubo flexível de freio da pinça.
Cilindro de freio das rodas traseiras - Tempra
REMOÇÃO - RECOLOCAÇÃO
Desmontar as sapatas do freio.
Soltar o parafuso de fixação do cilindro/trava do
parafuso do tubo flexível ao espelho de freio.
Soltar o parafuso de fixação do tubo flexível de freio
ao cilindro, o parafuso de fixação do cilindro ao espelho de freio e remover o cilindro.
CONTROLE
Nas revisões, substituir sempre os anéis de retenção
e as coifas de proteção. Qualquer anomalia encontrada no corpo do cilindro ou nos pistões será motivo de substituição das peças danificadas.
Certificar-se que o orifício de sangria não esteja obstruído.
1 .Coifa de proteção
2. Corpo do cilindro
3. Retentor
4. Parafuso de sangria
5. Mola de reação
6. Pistão
