Suspensão - Braço oscilante - Tempra

---

REMOÇÃO

Componentes a serem removidos:

-Porca de fixação da junta homocinética ao cubo.

Utilizar soquete 36mm cônico em conjunto com redução 3/4" / 1/2"
____________________________________________________________________________________
NOTA: A porca de fixação da junta homocinética ao cubo, uma vez removida DEVE ser substituída.
____________________________________________________________________________________

---

-Pinça de freio.

---

-Ponteira da caixa de direção.

Utilizar a ferramenta A.47035 tomando o cuidado para não danificar a coifa.

---

-Parafusos de fixação da bucha elástica do braço oscilante à carroçeria.

1.Bucha elástica
2.Braço oscilante

---

-Parafusos de fixação da bucha elástica do braço tensor à carroçeria.

1.Bucha elástica
2.Braço oscilante

---

-Porcas de fixação da cobertura do coxim da extremidade da barra estabilizadora.

1.Barra estabilizadora
2.Cobertura do coxim
3.Coxim

---

- Porcas de fixação do coxim superior de fixação do amortecedor à carroçeria.

---

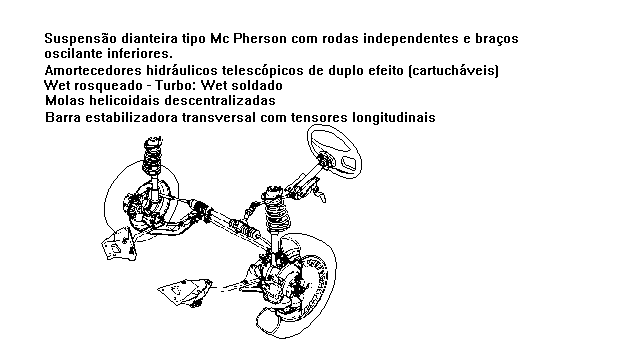

- Conjunto da suspensão dianteira esquerda.

RECOLOCAÇÃO
Para recolocação da suspensão, inverter a seqüência das operações executadas para remoção. Antes do aperto definitivo dos parafusos e porcas, apoiar o veículo no solo ou elevador de 4 colunas e balançá-lo pelo pára-choques para que haja um assentamento
prévio das suspensões.

Após a montagem conferir o alinhamento do veículo.

---

Apertar a porca de fixação da junta homocinética ao cubo com torque de 280 Nm (28,0 kgm).

---

Travar a porca de fixação da junta homocinética ao cubo.

---

O travamento da porca deve apresentar-se conforme mostrado na figura ao lado.

---
