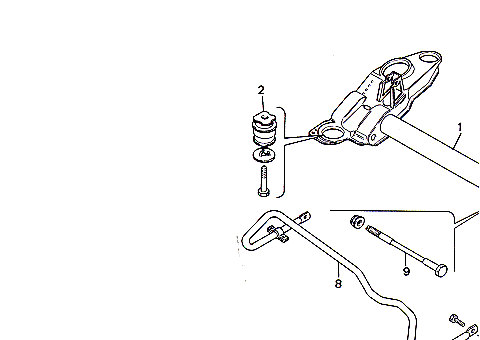

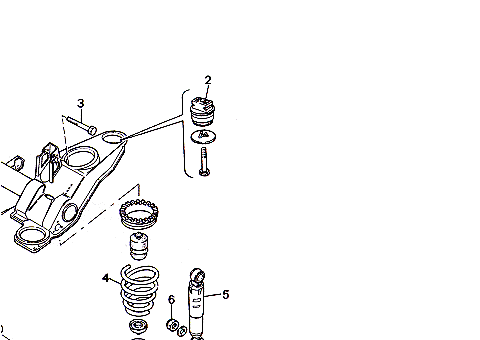

Peças e Componentes do Suspensão - Tempra SW
1. Eixo traseiro rígido
2. Coxins de borracha
3. Parafuso de fixação do amortecedor
4.mola helicoidal
5.Amortecedor
6. Parafuso e porca de fixação inferior do amortecedor ao braço oscilante
7. Braço oscilante em gusa
8. Barra estabilizadora
9. Parafuso e porca de fixação do braço oscilante ao eixo traseiro
10. Porca da ponta de eixo e fixação do cubo da roda
11. Cubo da roda
12. Ponta de eixo
13. Calota do cubo da roda
Cubo da roda
A substituição do rolamento da roda, devido a rumorosidade ou folga excessiva,
implica necessariamente na substituição do cubo completo com rolamento.
Ponto do eixo
Aponta de eixo não deve apresentar rachaduras, deformações ou sinais de
desgaste, sob pena de substituição.
Amortecedor
Encontrando anomalias no amortecedor, o mesmo deve ser substituído
integralmente
Mola helicoidal
Certificar-se de que não apresenta rachaduras ou deformações que possam
prejudicar sua eficiência.
NOTA: As molas helicoidais são subdivididas em duas categorias identificáveis
mediante uma faixa de tinta na espira central de cor verde ou amarela.
A montagem deve ser feita com molas da mesma categoria.
