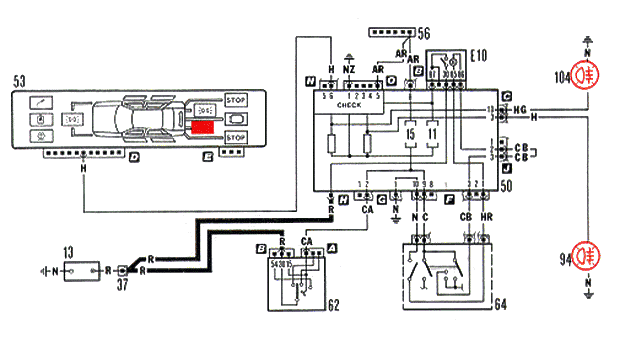

Luzes de Neblina - esq. elétrico - Tempra SW

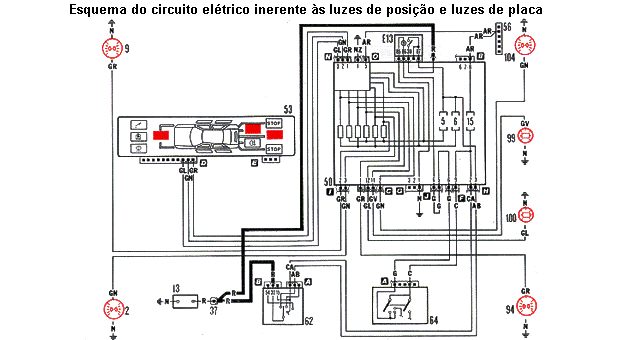

Luzes de posição e luz de placa - Tempra SW
O visualizador assinala mediante o acendimento de dois indicadores óticos, uma
para as luzes dianteiras e outro para as traseiras, a interrupção individual ou
simultânea das duas lâmpadas de posição. A interrupção de uma ou ambas as
lâmpadas das luzes de placa é assinalada pelo indicador ótico das luzes de placa.
A interrupção de somente um fusível é assinalada pelo acendimento simultâneo
dos dois indicadores óticos das luzes de posição e luzes de placa, a interrupção
simultânea dos dois fusíveis não é assinalada. Neste caso, a falta total das luzes de
posição e de placa é assinalada pelo apagamento do indicador ótico no quadro de
instrumentos.
Os números de identificação dos componentes elétricos são os mesmos usados na
legenda dos esquemas da instalação elétrica.

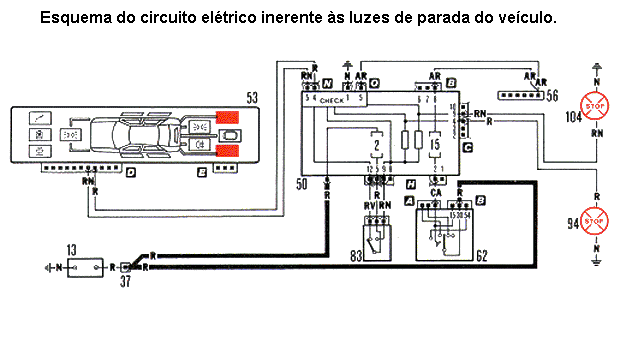

Luzes de parada do veículo - Tempra SW
O visualizador assinala:
- a interrupção de uma lâmpada mediante o acendimento do relativo indicador
ótico direito ou esquerdo;
- a interrupção dos contatos de trabalho do interruptor sob o pedal do freio
mediante o acendimento de ambos os indicadores óticos;
NOTA: Para efetuar os controles acima citados, é necessário acionar o pedal do
freio.
- a interrupção simultânea de ambas as lâmpadas é assinalada pelo acendimento
de ambos os indicadores óticos;
- a interrupção do fusível nº 2 é assinalada pelo acendimento de ambos os
indicadores óticos;
- a ineficiência dos contatos de repouso do interruptor localizado sob o pedal é
assinalada pelo acendimento de ambos os indicadores óticos;
NOTA: Estas anomalias são assinaladas também com o serviço desligado.
Para concluir, notar as particularidades de controle dos dois serviços seguintes:
Luzes de parada
O fusível de proteção do circuito (nº 2), os contatos de repouso do interruptor sob o
pedal do freio, e a interrupção simultânea de ambas as lâmpadas são controladas
também quando não se aciona o pedal do freio. Por outro lado, os contatos de
trabalho do interruptor sob o pedal do freio são controlados somente NO ATO DE
ACIONAMENTO DO PEDAL DO FREIO.

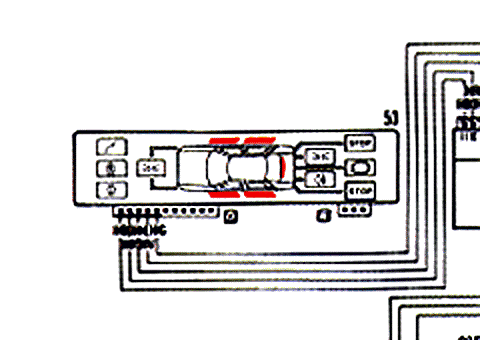

Luz de Sinalização das Portas Abertas - Tempra SW
Sinalização de fechamento das portas e tampa do porta-malas
O visualizador assinala mediante o acendimento do indicador ótico relativo, o
fechamento incompleto da porta ou da tampa do porta-malas. Isto se realiza com a
utilização de 5 micro-interruptores diretamente montados nas fechaduras das
portas. Quando uma ou mais portas for esquecida aberta ou não completamente
fechada, os contatos do micro-interruptor permanecem fechados assinalando o
fechamento incompleto no visualizador.
A) Antes de fazer as operações descritas abaixo,
desligar o polo negativo da bateria.
Retirada-recolocação
Retirar os parafusos indicados pelas setas.
B) Para a retirada da lanterna direita, agir nas
máscaras indicadas para remover o revestimento
interno.
C) - Mantendo a lanterna com a mão, retirar a luva
que a retém.
Lanterna Traseira - Tempra SW
- Desligar o conector (1) e retirar a lanterna.
Separar a base porta-lâmpada agindo nos dois
botões (2).
1. Lâmpada 12V-5/21W (filamento duplo) para luzes
de posição e parada
2. Lâmpada 12V-21W para luz de direção
3. Lâmpada 12V-21W para luz de marcha-à-ré
4. Lâmpada 12V-21W para luz traseira de neblina
Luz de Placa - Tempra SW
Antes de fazer as operações seguintes, desligar o
pólo negativo da bateria.
Retirada-recolocação
Agir nas molas de retenção do plafonier das luzes de
placa indicadas pelas setas; desligar o conector
elétrico e retirar o plafonier.
Iluminação do Porta-Malas - Tempra SW
Antes de efetuar as operações descritas abaixo,
desligar o pólo negativo da bateria.
Retirada-recolocação
O plafonier é colocando no teto mediante grampos
elásticos existentes no próprio corpo do plafonier; o
método de fixação do plástico ao corpo não difere do
usado nos outros plafoniers existentes no veículo.
Antes de efetuar as operações descritas abaixo,
desligar o pólo negativo da bateria.
NOTA: Para efetuar esta operação, é necessário
retirar os revestimentos inferior e superior da
tampa do porta-malas como indicado no
parágrafo seguinte relativo à
retirada-recolocação do limpador do vidro
traseiro.
Retirada-recolocação
Desligar os dois conectores elétricos do interruptor,
soltar o parafuso de fixação à porta traseira e retirar
o interruptor de iluminação do porta-malas.
