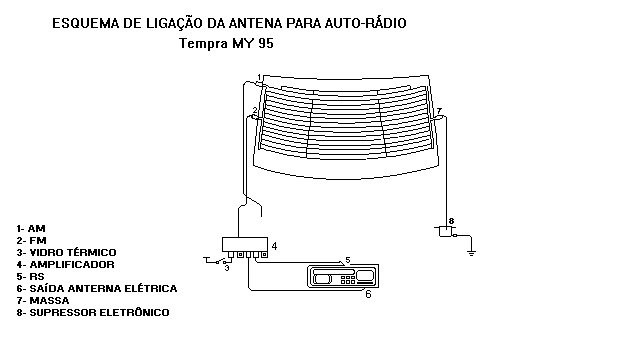

Amplificador para antena do autorádio - Tempra
Tempra MY 95
REMOÇÃO
Soltar o revestimento lado esquerdo do porta-malas.
Retirar as duas porcas de fixação (SETAS) e soltar
os conectores elétricos.
REMOÇÃO
Para retirada dos cabos para AM e FM é necessário
retirar a proteção da coluna traseira.
RECOLOCAÇÃO
Seguir o processo inverso.
Supressor de ruídos eletro-magnéticos - Tempra
Tempra MY 95
REMOÇÃO
Retirar o revestimento do lado direito do porta-malas.
Remover as duas porcas de fixação (SETAS) e retire o conector elétrico.
Para retirada do cabo massa do supressor, é necessário retirar a proteção da coluna traseira.
Recolocação
Seguir processo inverso.
Tweeter - Tempra
Tempra MY 95
REMOÇÃO
Após remover a moldura do espelho retrovisor externo, retirar as travas de fixação para remover o tweeter.
RECOLOCAÇÃO
Seguir processo inverso
Rádio - Informações técnicas - Tempra
ASSUNTO: RÁDIO TOCA-FITAS
MODELOS: TEMPRA T.T. COM OPCIONAL RÁDIO
Considerando as reclamações sobre a inoperância de algumas unidades do
rádio toca-fitas Alpine modelo TDM 7531, montado atualmente nos modelos
Tempra, esclarecemos o seguinte:
- o frontal destacável, quando encaixado incorretamente, proporciona um
bloqueio no microprocessador interno do rádio, devido ao ruído provocado nos
seus terminais, de forma que o mesmo fica inoperante;
- neste caso, desligando a alimentação do rádio por 10 segundos, a memória é
cancelada e o equipamento volta a funcionar normalmente;
- para a solução definitiva do inconveniente, de forma que não ocorram novos
bloqueios, os rádios com número de série abaixo de 50655301, deverão ser
enviados à rede autorizada Alpine, onde serão retrabalhadas com a colocação de
um circuito de proteção.
Esclarecemos que a rede autorizada Alpine já foi informada, através do seu
boletim informativo N 01/95.
TEMPRA FL' 98 A PARTIR DO CHASSI " 9209647 "
Procedimentos para remoção do rádio toca-fitas:
1) Com o auxílio da ferramenta nº 7077520 (espátula
de fibra), destacar a moldura do comando do arcondicionado, conforme mostra a figura 1.
2) Retirar os dois parafusos de fixação indicados na
figura 2.
3) Para a remoção do parafuso de fixação da parte
traseira do rádio, remover parcialmente a proteção de carpete, na lateral do console, retirando os parafusos indicados na figura 3.
4) Remover a porca de fixação do rádio ao suporte do
painel principal e extraí-lo desligando as conexões
elétricas. Figura 4.
Observação: para a retirada do display do rádio, remova a moldura central conforme procedimento descrito no grupo 5510.
A PARTIR DO CHASSI N° 9116569
ASSUNTO: AMPLIFICADOR PARA ANTENA DE RÁDIO
A partir do chassi nº 9116569 (19/04/95), foi introduzido em produção um novo
conjunto amplificador/cabo da antena do rádio com conexão de engate rápido
entre o amplificador e o cabo da antena, substituindo o conjunto antigo com
conexão rosqueada.
Para reposição, observar os números de peças como descrito a seguir.
Amplificador c/ conexão rosqueada - nº 7528477
Cabo c/ conexão rosqueada - nº 7528556
Amplificador c/ conexão de engate rápido - nº 50004993
Cabo c/ conexão de engate rápido - nº 50006287
