Grade dianteira
REMOÇÃO
Retirar os 2 parafusos de fixação inferior da grade e
desprender as 2 garras superiores. Remover a grade.
Molduras externas das colunas traseiras
REMOÇÃO
Remover o banco traseiro, a cobertura superior do
porta-malas, o cinto de segurança traseiro e o revestimento do teto (parcialmente).
Retirar o parafuso superior de fixação do revestimento interno da coluna. Remover o revestimento.
Retirar as 2 porcas de fixação da moldura externa à
coluna.
Desencaixar a extremidade superior da moldura do
pino trava. Remover a moldura.
A figura mostra a sede da moldura de alojamento do
pino.
A regulagem vertical é realizada através do parafuso Phillips e a regulagem transversal através da porca de fixação do conjunto.

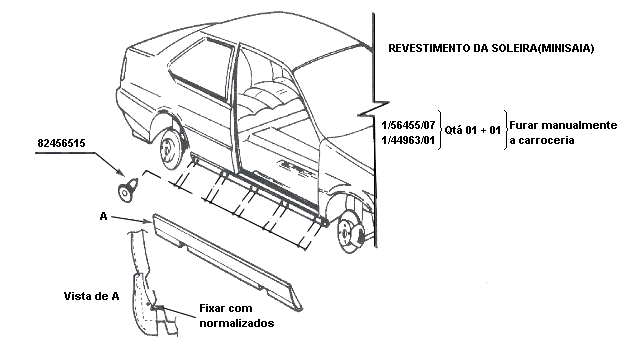

Soleira - Revestimento
TEMPRA TURBO 2 PORTAS
Devido à necessidade de alterarmos as peças em referência (des. 7077535/36)
unificando-as esteticamente com o modelo Stile 4 portas, passamos a fornecer
novas peças (des. 7078030/31), já disponíveis em Peças e Acessórios.
Salientamos que, para evitar diferenças estéticas entre as minisaias, as mesmas
deverão ser substituídas somente aos pares, mesmo que somente uma delas
necessite ser trocada.
Detalhamos a seguir as modificações que as peças sofreram, bem como as
instruções de montagem que deverão ser seguidas para obter uma perfeita fixação
das mesmas.
Obs.:
- caso a 1ª fixação da minisaia não coincida com a
furação, fazer novo furo tomando o cuidado de
protegê-lo contra a corrosão;
- se a parte traseira da minisaia não ficar totalmente
acoplada (provocando ondulação) fixá-la na dobra
(aba) da caixa de roda traseira conforme vista A do
croquis;
- alguns furos na carroceria (soleira) não serão
utilizados, devendo ser obturados com a bucha des.
82456516.
