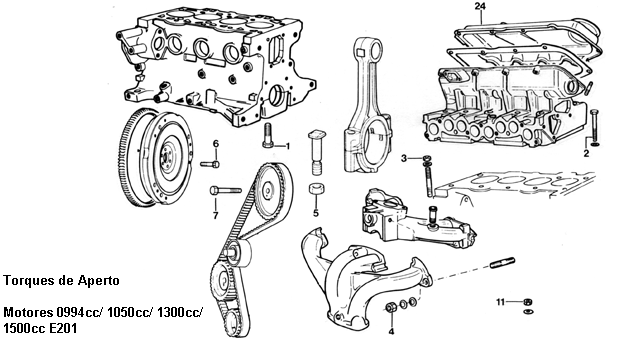

TORQUES DE APERTO
(Motores 0994cc/1050cc/1300cc/1500cc E201)
1 Parafuso
de fixação dos mancais ao
bloco
M10 X 1,25 80,4 8,2
2 Paraf.de fixação
cabeçote ao bloco
M10 X 1,25 83,4 8,5
M12 X 1,25 127,5
13,0
-A partir do chassi
3385382/8039609
M12 X 1,25 65+180° 6,5
3 Porca de fixação
cabeçote ao bloco
M10 X 1,25 83,4 8,5
-A partir do chassi
3385382/8039609
M10 X 1,25 65+180° 6,5
4 Porca de fixação
dos coletores ao
cabeçote
M8 27,5 2,8
5 Porca do parafuso
da biela(nos
mot.1500E201 utiliza-se parafuso)
M9 51 5,2
6 Parafuso de fixação
do volante à
árvore de manivelas
M10 X 1,25 83,5 8,5
7 Parafuso de fixação
da polia dentada
(plástica ou aço) da árvore de
comando de válvulas
M12 X 1,25 117,7 12,0
8 Parafuso de fixação
da polia dentada
(em plástico ou em aço) da árvore
de comando auxiliar
M12 X 1,25 117,7 12,0
9 Parafuso de fixação
do tensor da
correia dentada
M8 27,0 2,8
10 Parafuso de regulagem
do tensor da
correia dentada
M8 27,0 2,8
11 Porca de fixação
dos mancais da
árvore de comando de válvulas
M8 19,6 2,0
12 Porca de fixação
da polia de comando
da bomba d'água e alternador
M20 X 1,25 137,3 14,0
13 Parafuso de fixação
da bomba de óleo
ao bloco
M8 17,6 1,8
14 Parafuso de fixação
da tampa de
saída d'água no cabeçote
M8 21,5 2,2
15 Parafuso de fixação
do suporte do
alternador ao cabeçote
M8 27,5 2,8
16 Porca de fixação
do alternador ao
suporte
M8 27,5 2,8
17 Parafuso de fixação
do suporte
inferior do alternador ao bloco
M8 X 1,25 27,5 2,8

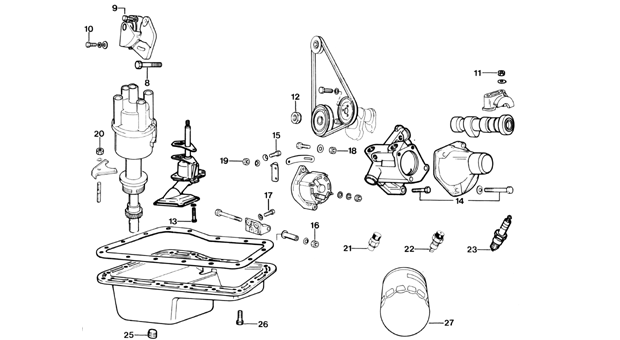

TORQUE DE APERTO
(Motores 0994cc/1050cc/1300cc/1500cc E201)
18 Porca autotravante
de fixação do
alternador a barra superior
M8 27,5 2,8
19 Porca de fixação
da barra ao suporte
superior do alternador
M8 17,6 1,8
20 Porca de fixação
do distribuidor
M8 14,7 1,5
21 Interruptor de
pressão do óleo (12V)
M14 X 1.5 32,4 3,3
22 Bulbo de temperatura
M16 X 1,5 34 3,5
(cônico)
23 Vela de ignição
M14 X 1,25 27,5 2,8
24 Parafuso de fixação
da tampa de
válvulas
M6 08 0,8
25 Bujão do cárter
M22 X 1,5 50 5,0
26 Parafuso de fixação
do cárter
M6 11 1,1
27 Filtro de óleo
24,5 2,5

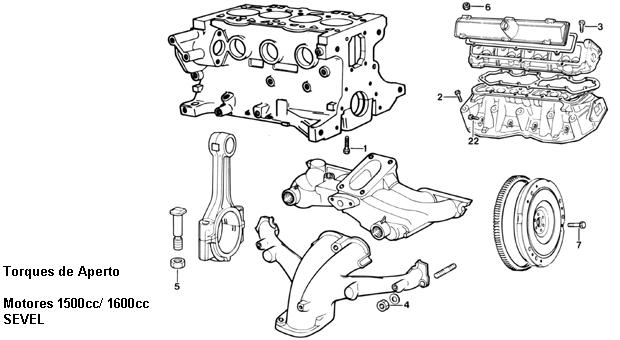

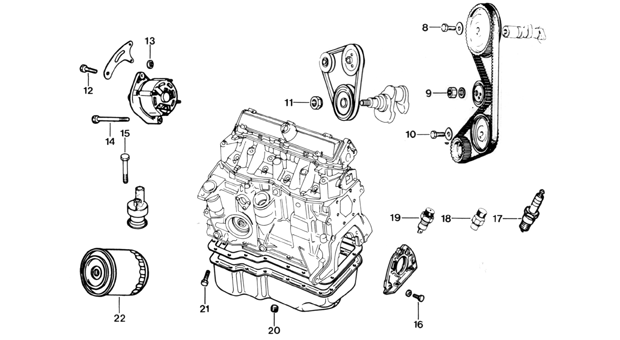

TORQUES DE APERTO
(Motores 1500cc/1600cc SEVEL)
1 Parafuso de fixação dos mancais ao
bloco
M10 X 1,25 80,0 8,2
2 Parafusos de fixação
do cabeçote ao
bloco
M10 X 1,25
3 Parafuso de fixação
do cabeçote
superior ao cabeçote inferior
M8 20,0 2,0
4 Porca de fixação
dos coletores de
admissão e descarga ao cabeçote
M8 28,0 2,9
5 Porca para parafuso
da biela
M9 X 1,0 51,0 5,2
6 Porca de fixação
da tampa de
válvulas
M6 8,5 0,9
7 Parafuso de fixação
do volante à
árvore de manivelas
M10 X 1,25 83 8,5
8 Parafuso de fixação
da engrenagem da
árvore comando de válvulas
M10 X 1,25 83,0 8,5
9 Porca de fixação
do rolamento do
tensor da correia dentada
M10 X 1,25 44,0 4,5
10 Parafuso de fixação
da engrenagem da
árvore de comando auxiliar
M10 X 1,25 83,0 8,5
11 Porca para fixação
da polia da
árvore de manivelas
M20 X 1,5 137,0 14,0
12 Parafuso de fixação
do suporte do
alternador ao bloco
M10 X 1,25 49,0 5,0
13 Porca autotravante
para fixação do
alternador à chapa superior
M10 X 1,25 49,0 5,0
14 Parafuso de fixação
do alternador
ao suporte inferior
M10 X 1,25 49,0 5,0
15 Parafuso de fixação
do respiro do
motor
M8 23,0 2,3
16 Parafuso de fixação
da tampa da
árvore de manivelas lado volante
M6 10,0 1,0
17 Vela de ignição
M14 X 1,25 27,5 2,8
18 Bulbo de temperatura
M16 X 1,5 49,0 5,0
(cônico)
19 Interruptor de
pressão de óleo
M14 X 1,5 32,0 3,3
20 Bujão do cárter
M22 X 1,5 49,0 5,0
21 Parafuso de fixação
do cárter
M6 11 1,1
22 Parafusos auxiliares
de fixação do
cabeçote ao bloco(somente após
1600cc)
M8 X 1,0 30 3,0
Obs.: Apertar após
já terem sido
apertados os parafusos principais de
fixação do cabeçote ao bloco.
23 Filtro de óleo 24,5 2,5
UNO FURGÃO 1.5 MPI
- FIORINO 1.5 MPI
Parafuso de fixação
dos mancais ao
bloco
M10 X 1,25 80,0 8,2
Parafusos de fixação
do cabeçote ao
bloco
M12 X 1,25 65+180°6,5+180°
Porca de fixação
do cabeçote ao
bloco
M12 X 1,25 65+180°6,5+180°
Porca de fixação
dos coletores ao
cabeçote
M8 28,0 2,9
Porca para parafuso
da biela (nos
motores 1500E201 utiliza-se
parafuso)
M9 X 1,0 51,0 5,2
Parafuso de fixação
do volante à
árvore de manivelas
M10 X 1,25 83 8,5
Parafuso de fixação
da polia dentada
(plástica ou aço) da árvore do
comando de válvulas
M12 X 1,25 120 12,0
Parafuso de fixação
da polia dentada
(plástica ou aço) da árvore do
comando auxiliar
M12 X 1,25 120 12,0
Parafuso de fixação
do tensor da
correia dentada
M8 28,0 2,8
Parafuso de regulagem
do tensor da
correia dentada
M8 28,0 2,8
Porca de fixação
dos mancais da
árvore de comando de válvulas
M8 20,0 2,0
Porca de fixação
da polia de comando
da bomba d'água e alternador
M20 X 1,25 140,0 14,0
Parafuso de fixação
da bomba de óleo
ao bloco
M8 18,0 1,8
Parafuso de fixação
da tampa da
saída d'água no cabeçote
M8 22,0 2,2
Parafuso de fixação
do suporte do
alternador ao cabeçote
M8 28,0 2,8
Porca de fixação
do alternador ao
suporte
M8 28,0 2,8
Parafuso de fixação
do suporte
inferior do alternador ao bloco
M8 X 1,25 28,0 2,8
Porca autotravante
de fixação do
alternador à barra superior
M8 28,0 2,8
Porca de fixação
da barra ao suporte
superior do alternador
M8 18,0 1,8
Interruptor de pressão
de óleo
M14 X 1,5 32,0 3,3
Bulbo de temperatura
M16 X 1,5 35,0 3,5
Vela de ignição
M14 X 1,25 27,5 2,8
Parafuso de fixação
da tampa de
válvulas
M6 8,0 0,8
Bujão do cárter
M22 X 1,5 49,0 5,0
Parafuso de fixação
do cárter
M6 11 1,1
Filtro de óleo 24,5 2,5
