Bocal de introdução de Combustível

CICLO OPERATIVO

Procedimentos e cuidados na substituição do bocal:

Remoção

1) Antes da remoção do bocal, o veículo deve ser lavado e com maior cuidado na região do acoplamento do bocal com o tanque, evitando assim a possível entrada de sujeira para o tanque na desmontagem.

2) Retirar todo o combustível do tanque.

3) Com o veículo no elevador:
- remover a roda traseira do lado esquerdo;
- retirar o anteparo plástico na caixa de roda;
- retirar a chapa de proteção do bocal fixada à carroceria;
- remover a abraçadeira do tubo de diâmetro maior;
- desenroscar as porcas traseiras de fixação do tanque, até que a face de baixo da porca fique alinhada com a ponta do parafuso;
- soltar totalmente as porcas de fixação dianteiras do tanque de forma a abaixar a parte dianteira. O mesmo vai estar fixo somente pelas porcas traseiras;
- com o tanque inclinado, remover a abraçadeira de fixação do tubo de diâmetro menor, sobre o tanque;
- soltar o bocal das garras de fixação à carroceria.

CICLO OPERATIVO
Procedimentos e cuidados na substituição do bocal:
Remoção
1) Antes da remoção do bocal, o veículo deve ser lavado e com maior cuidado na região do acoplamento do bocal com o tanque, evitando assim a possível entrada de sujeira para o tanque na desmontagem.
2) Retirar todo o combustível do tanque.
3) Com o veículo no elevador:
- remover a roda traseira do lado esquerdo;
- retirar o anteparo plástico na caixa de roda;
- retirar a chapa de proteção do bocal fixada à carroceria;
- remover a abraçadeira do tubo de diâmetro maior;
- desenroscar as porcas traseiras de fixação do tanque, até que a face de baixo da porca fique alinhada com a ponta do parafuso;
- soltar totalmente as porcas de fixação dianteiras do tanque de forma a abaixar a parte dianteira. O mesmo vai estar fixo somente pelas porcas traseiras;
- com o tanque inclinado, remover a abraçadeira de fixação do tubo de diâmetro menor, sobre o tanque;
- soltar o bocal das garras de fixação à carroceria.
CICLO OPERATIVO

Procedimentos e cuidados na substituição do bocal

Montagem

Figura A
- Fixar o bocal à carroceria conforme procedimento descrito no subgrupo 1040A.
- Montar o tubo de diâmetro menor sobre o tanque com a abraçadeira Caillau Clic, utilizando o alicate específico. Observe o Layout correto para evitar que o tubo seja montado de modo torcido.

Figura B
- Levantar o tanque na posição normal e colocar as porcas de fixação da parte dianteira, apertando também as porcas traseiras;
- Montar o tubo de diâmetro maior com a abraçadeira Caillau Visa, utilizando a ferramenta específica.

Figura C

ATENÇÃO: A abraçadeira deve ser montada com a parte plástica apontando para trás e a parte onde se encaixa a ferramenta para baixo. Dessa forma, não ocorrerá interferência entre a parte plástica e a chapa de proteção do bocal a ser montada em seguida.

- Montar a chapa de proteção do bocal;
- Montar o anteparo plástico da caixa de roda.

Obs.: Caso haja dificuldade na montagem dos tubos ao tanque, não utilize vaselina nas guarnições.
Use somente sabão neutro líquido diluído em água.

Preparação da carroceria para substituição do bocal de abastecimento

Sempre que for necessário substituir o bocal de combustível para os veículos comerciais Uno T.T. com chassi inferior a 8639066 de 13/01/1999, deve-se
efetuar a furação da carroceria, que servirá para a fixação do novo bocal de abastecimento n° 50014842.

Esta furação deve ser efetuada conforme o procedimento descrito a seguir:

1) Remover o bocal de introdução de combustível antigo, conforme indicado na instrução específica no Multifiat.

2) Posicionar o gabarito (des. 60353056) na sede de alojamento do bocal.

Obs.: O recorte do gabarito deve coincidir com o recorte existente na sede do bocal na carroceria.

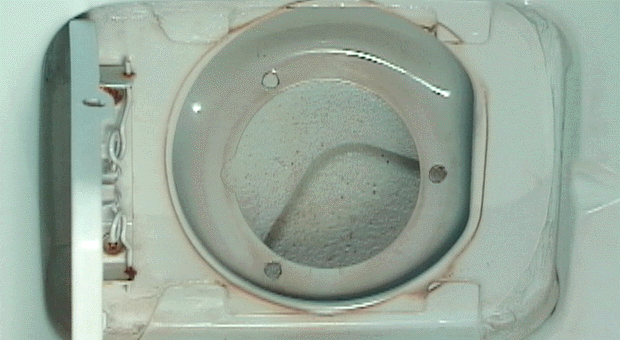

Com um punção, e utilizando os 3 furos do gabarito como referência, marcar os três pontos a serem furados

4) Utilizando uma broca de Ø 6 mm, efetuar os três furos marcados anteriormente.

5) Efetuar o acabamento de pintura nos furos, conforme indicado abaixo:
- Remover as rebarbas dos furos;
- Aplicar primer rico em zinco nas bordas dos furos;
- Aplicar tinta da cor do veículo;
- Aplicar verniz poliuretânico transparente.

6) Posicionar o novo bocal (des. 50014842) na sua respectiva sede, em seguida instalar as arruelas planas (des. 14496209) e as arruelas de pressão (des. 1261076) sobre a chapa e fixar o bocal com os parafusos (des. 50014989).

7) Montar novamente a guarnição do bocal.
