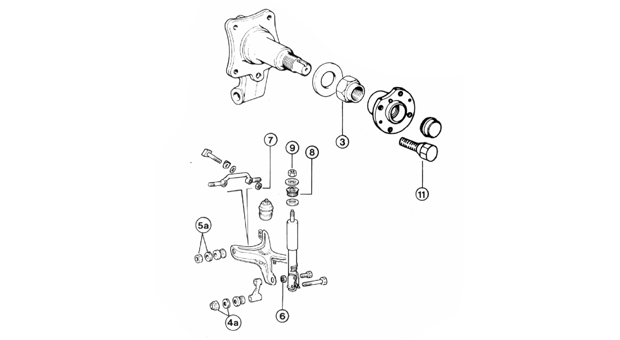

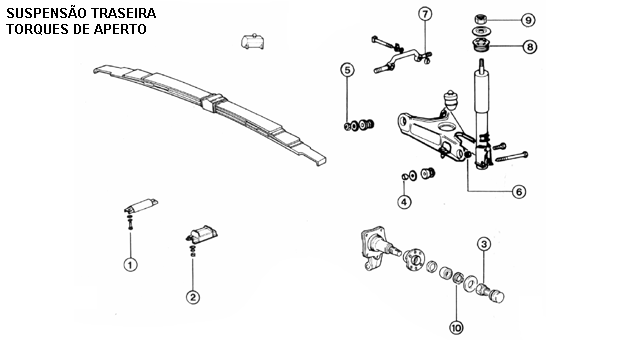

TABELA DE TORQUES DE APERTO TORQUE

REF. DESCRIÇÃO MEDIDA Nm Kgm

1 Parafuso com arruela elástica para fixação da travessa de sustentação do feixe de molas à carroceria
M8 25 2,6

2 Porca de fixação do coxim elástico de apoio do feixe de molas ao braço oscilante
M10 X 1,25 29 3,0

3 Porca travante do cubo da roda
M20 X 1,5 216 22,0

4 Porca autotravante de fixação do braço oscilante e amortecedor à ponta de eixo
M12 X 1,25 78 8,0

4a Porca autotravante de fixação do braço oscilante e amortecedor à ponta de eixo
M12 X 1,25 81 8,2

5 Porca de fixação da bucha elástica ao pino do braço oscilante
M12 X 1,25 61 6,0

5a Porca de fixação da bucha elástica ao pino do braço oscilante
M12 X 1,25 81 8,2

6 Porca autotravante de fixação de amortecedor à ponta de eixo
M10 X 1,25 70 7,0

7 Porca autotravante de fixação do pino ao braço oscilante à carroceria
M10 X 1,25 61 6,0

8 Coxim elástico de fixação do amortecedor à carroceria
M48 X 3 120 12,0

9 Porca autotravante de fixação do amortecedor à carroceria
M12 X 1,25 30 3,0

10 Porca de retenção do rolamento do cubo da roda (linha comercial e ELBA T.T)
M65 X 1,5 78,4 8,0

11 Parafuso de fixação da roda
M12 X 1,25 86 8,8


Atenção: Toda porca autotravante, uma vez removida, deve ser substituída.

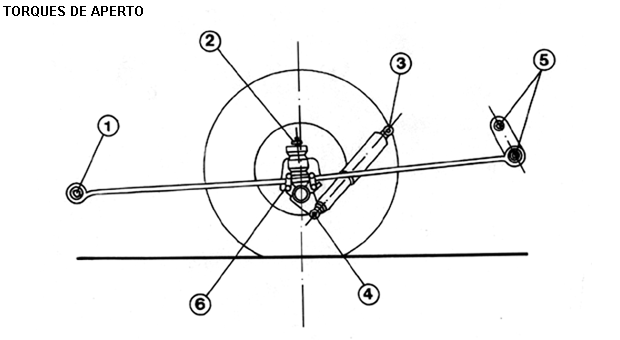

TORQUE
REF. DESCRIÇÃO MEDIDAS Nm Kgm

01 Porca autotravante para fixação da mola à carroceria
M16 X 1,5 180,0 18,0

02 Porca autotravante para fixação do batente de borracha à carroceria
M10 X 1,5 40,0 4,0

03 Porca autotravante para fixação superior do amortecedor traseiro
M10 X 1,25 40,0 4,0

04 Parafuso para fixação inferior do amortecedor traseiro
M14 X 1,5 175,0 17,5

05 Porca autotravante para fixação do jumelo traseiro
M12 X 1,25 80,0 8,0

06 Porca autotravante para fixação do grampo da mola
M12 X 1,25 75,0 7,5

07 Porca autotravante para fixação do cubo da roda traseiro
M22 X 1,5 280,0 28,0
