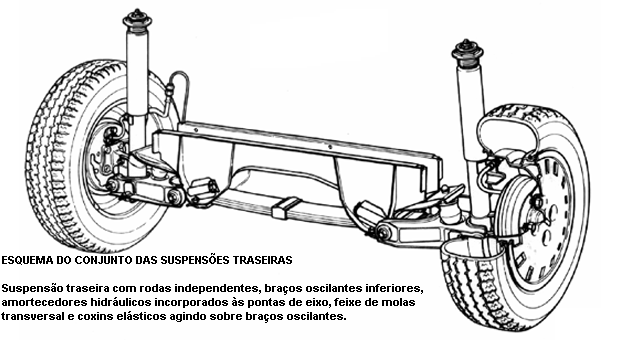

ESQUEMA DO
CONJUNTO DAS SUSPENSÕES TRASEIRAS
REMOÇÃO-RECOLOCAÇÃO
DAS MOLAS
RECOLOCAÇÃO
Inverter a seqüência
de operações para remoção, observando o correto posicionamento
do pino de centralização da mola sobre o furo existente em sua base
de apoio no eixo.
IMPORTANTE
É de suma importância,
para evitar ruídos e danos às buchas elásticas, que o aperto
final dos componentes de fixação das molas seja efetuado com o veículo
apoiado ao solo e
carregado conforme mostrado na próxima tela.
REMOÇÃO-RECOLOCAÇÃO
REMOÇÃO
Instalar um extrator
universal no coxim elástico de
apoio do feixe de molas ao braço oscilante.
Soltar as porcas de
fixação do coxim elástico ao
braço oscilante e com cuidado, retirar o extrator e o
coxim.
Soltar as porcas de
fixação dos suportes inferiores à
carroceria e remover o feixe de molas.
RECOLOCAÇÃO
Para recolocação do
feixe de molas, repetir as
operações para remoção, na ordem inversa.
Observar a centralização
do feixe de molas em
relação à carroceria, conforme ilustração.

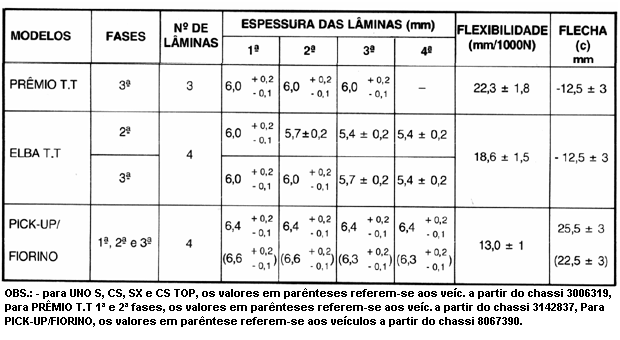

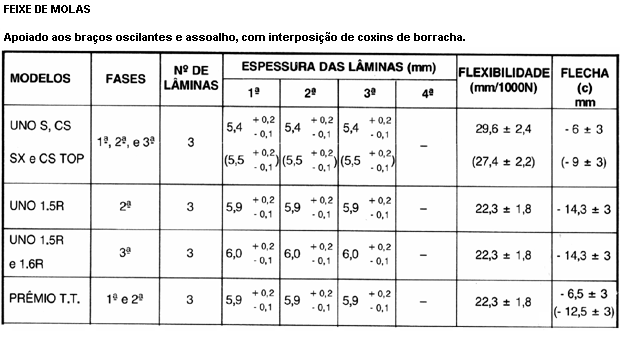

SUBSTITUIÇÃO DAS LÂMINAS
ESPAÇADORES, ABRAÇADEIRAS, ETC.
DESMONTAGEM
1. Fixar o feixe de
molas em uma morsa com a lingüeta da abraçadeira central voltada
para cima.
2. Montar um grampo
tipo “C” próximo a abraçadeira central e utilizando-se de
uma talhadeira (ou similar) e de um martelo, desdobrar totalmente a lingüeta da
abraçadeira
central.
3. Soltar o feixe
de molas da morsa, remover a abraçadeira, os calços plásticos e o
grampo tipo “C”.
MONTAGEM
1. Verificar o estado
dos componentes (lâminas, espaçadores, calços), limpar e
substituir o que for necessário.
OBS.: as abraçadeiras NÃO devem ser reaproveitadas em hipótese alguma.

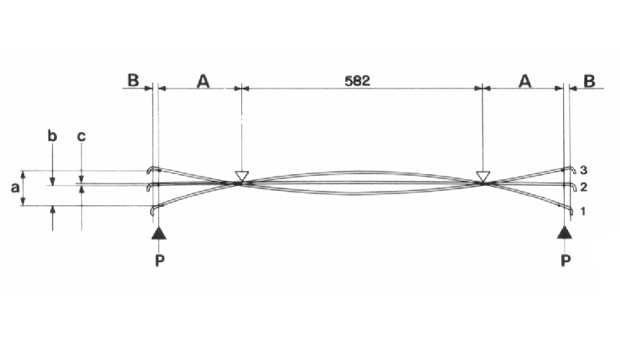

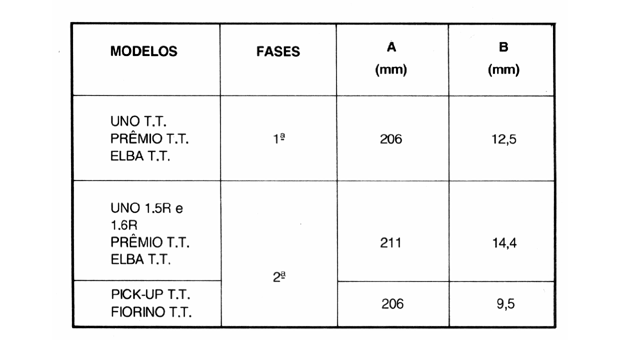

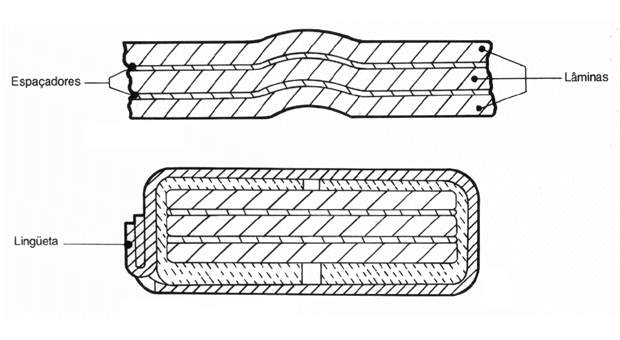

2. Utilizando-se novamente
do grampo tipo “C”, unir as lâminas e os espaçadores,
posicionando-os, conforme figura 01.
3. Montar os novos calços plásticos e a nova abraçadeira central.
4. Com auxílio da
morsa, fechar a abraçadeira central até que a lingüeta traspasse
totalmente o rasgo existente na abraçadeira.
5. Dobrar a lingüeta, conforme mostrado na figura 02.
OBS.: estes procedimentos
são válidos também para feixe de molas com 04 lâminas,
sendo que as abraçadeiras laterais devem ser removidas primeiramente.
Na montagem, proceder na ordem inversa.

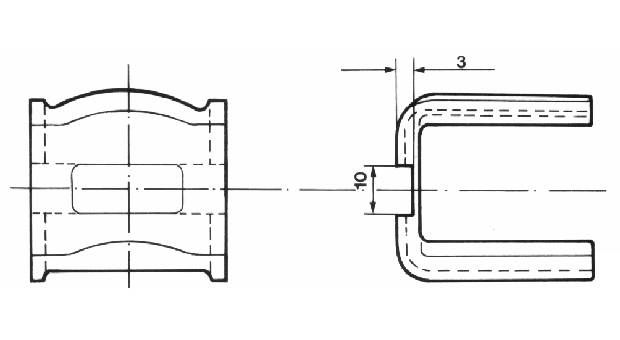

Os calços a serem
montados, devem ter o rasgo conforme mostrado na próxima tela.
REMOÇÃO
Com as rodas traseiras
apoiadas, soltar a porca superior
do amortecedor. Utilizar uma chave estrela 19
mm e a ferramenta A.57019/1.
Com o veículo suspenso, soltar:
1. Cabo do freio de estacionamento.
2. Parafuso de fixação
do suporte do tubo flexível de
freio.
3. Parafuso de fixação
do amortecedor à ponta do
eixo.
4. Parafuso de fixação
do amortecedor à ponta do
eixo e braço oscilante.
RECOLOCAÇÃO
Para a recolocação,
proceder de forma inversa à remoção.
Efetuar o torqueamento da porca de fixação superior
do amortecedor com auxílio das ferramentas A.57019
e A.57019/1.
NOTA
O parafuso de fixação
do amortecedor à ponta de eixo
e braço oscilante deve ser apertado com o veículo
carregado (carga máxima).
SUBSTITUIÇÃO DO CARTUCHO
DO AMORTECEDOR
(A partir dos modelos 93 exceto Pick-Up e Fiorino)
DESMONTAGEM
Fixar o amortecedor na ferramenta A.57024
Utilizando a ferramenta
A-57020 remover o copo de proteção
da haste.
OBS.: a rosca de fixação do copo à haste é esquerda.
Com a ferramenta A.33222
remover a porca de fixação
do cartucho à carcaça e retirar o cartucho.
MONTAGEM
Com a ferramenta A-33222
torquear a porca de fixação
do cartucho à carcaça.
Torque: 200 Nm (20,0 Kgm).

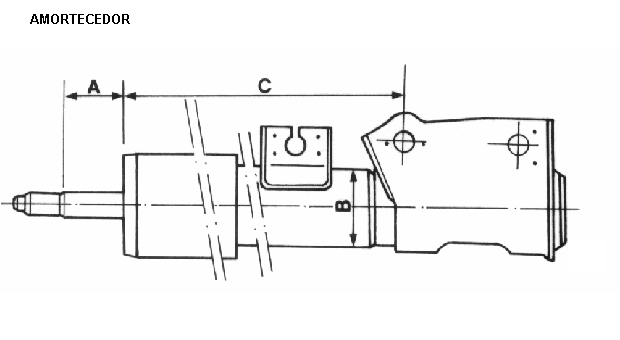

AMORTECEDOR
- Retirar o parafuso
e a porca indicados e remover o
amortecedor.
- Amortecedor removido.
RECOLOCAÇÃO
- Antes da recolocação
do amortecedor efetuar o expurgo
do ar de seu interior. Para tanto, com o amortecedor
em sua posição normal de trabalho, estender
totalmente a haste. Em sequida, virá-lo de cabeça
para baixo e comprimir totalmente a haste.
Repetir esta operação por quatro vezes seguidas.
Após o expurgo o amortecedor
não deve ser mais colocado
na posição horizontal.
IMPORTANTE

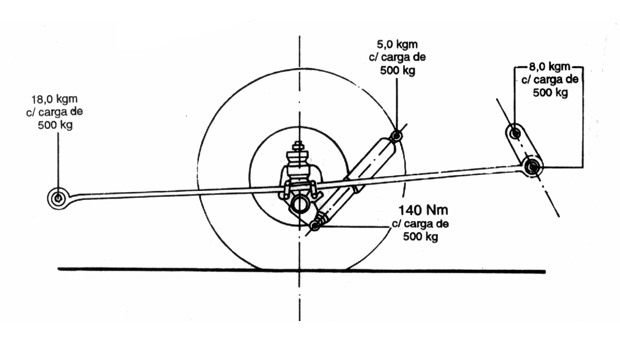

Efetuar o aperto final
(torqueamento) dos componentes
de fixação do amortecedor com o veículo
apoiado ao solo e carregado com 500 kg.
