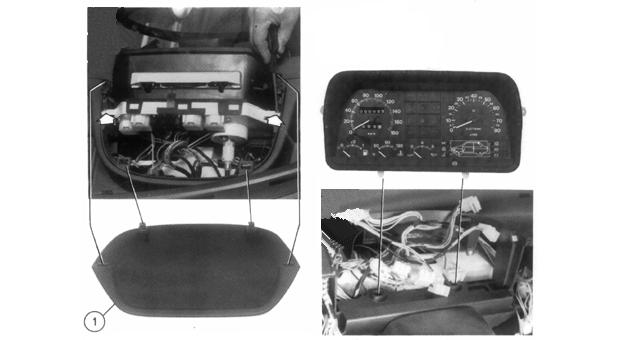

REMOÇÃO/RECOLOCAÇÃO DO QUADRO DE INSTRUMENTOS
Remover
o revestimento superior do painel de instrumentos,
puxando-o para cima pelo lado do pára-brisa,
a fim de liberar a lingüeta de fixação do suporte
do painel e logo após puxá-la para frente, liberando-a
da mola de fixação dianteira.
Desligar a conexão
do velocímetro e todas as conexões
do sistema elétrico no quadro de instrumentos.
Retirar o quadro de
instrumentos soltando os dois parafusos superiores e levantando-o
de modo a soltar seu encaixe no suporte do painel.
Para efetuar a montagem, inverter a ordem das operações descritas.
1. Revestimento superior do painel de instrumentos.

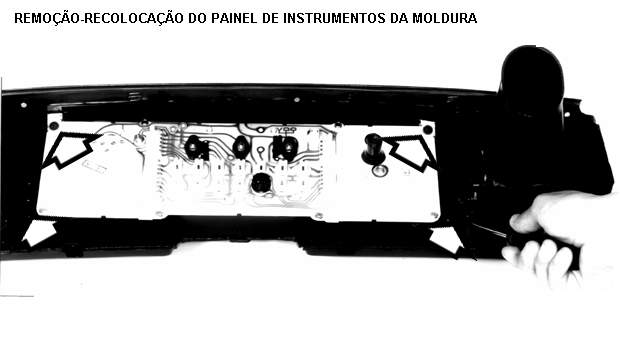

REMOÇÃO/RECOLOCAÇÃO
DO PAINEL DE INSTRUMENTOS DA MOLDURA

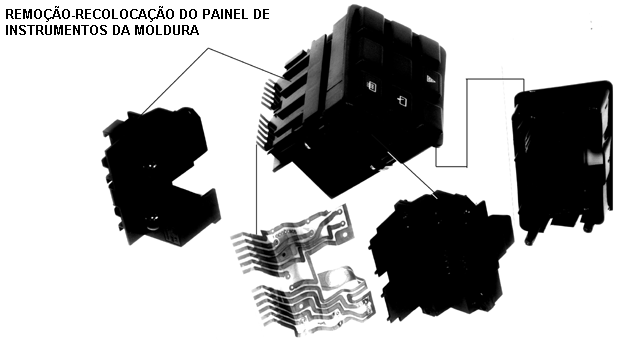

INTERRUPTOR
COMBINADO
Para substituir um
simples interruptor, retirá-lo com
o auxílio de uma chave de fenda, comprimindo
as duas aletas de retenção.
