CENTRAL DE COMANDO DAS TRAVAS DAS PORTAS

NOVA CENTRAL DE COMANDO DAS TRAVAS DAS PORTAS PELO LADO DIREITO

PRÊMIO CSL ELBA CSL

- A partir do chassi 3789934 data 31-10-91 está sendo montada uma nova central de comando das travas das portas nos modelos (Prêmio Elba/csl) fornecedor BITRON, na cor preta. Está nova central possui um comportamento diferente da que vinha sendo montada.
- As operações de travamento e destravamento passam a ser temporizados aproximadamente 1s.
- Manobras repetidas em rápida sucessão determinam o desligamento da central eletrônica por aproximadamente 2 min, passando o sistema a funcionar mecanicamente neste intervalo. Evitando assim a queima dos motores.

A NOVA CENTRAL DE COMANDO DAS TRAVAS DAS PORTAS É EM COR PRETA E É INTERCAMBIÁVEL COM A SIMILAR “ANTIGA” BASTANDO SEQUIR AS INSTRUÇÕES CONTIDA NESTE INFORMATIVO PARA SUA INSTALAÇÃO.

PARA A UTILIZAÇÃO DA NOVA CENTRAL EM VEÍCULOS ANTES DA MODIFICAÇÃO DEVE-SE PROCEDER DE ACORDO COM AS INSTRUÇÕES CONTIDAS NESTE BOLETIM.

- Substituição da trava 7511467 pela 7511468; Kit. 7076104 Contendo: Chicote 7076103 , Terminais 1237450 , Abraçadeira 14567780;
- Ligação do chicote para comando da trava.
- Soltar a moldura do quadro de instrumentos afastando-a para que se tenha acesso aos chicotes, em seguida soltar a caixa de fusíveis puxando-a para baixo.
- Identificar um conector de quatro vias onde deve-se soltar os terminais dos fios de cor “BRANCO/AMARELO e AZUL/VERMELHO”. (Conforme indicado na figura).
- Cortar os fios junto ao terminal para que se possa inserir o novo chicote.

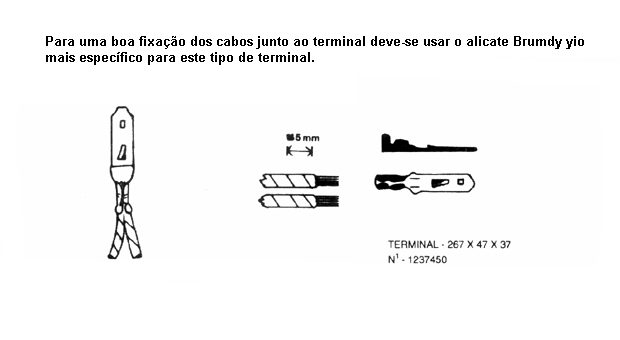

- Cravar os dois fios de mesma cor em cada terminal e depois colocá-los na mesma disposição em que se encontrava anteriormente.


- Conectar o fio (preto) a um terminal massa disponível próximo a coluna de direção.

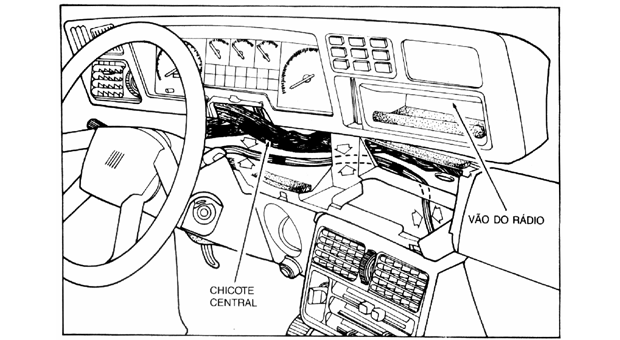

- Após a cravação dos terminais, o chicote deverá subir próximo à caixa de fusíveis, acompanhado o chicote central, passando por baixo do suporte do rádio para evitar interferência quando da instalação do mesmo.
- Em seguida, guiá-lo por cima do porta luvas até atingir a coluna da porta.
- Soltar o carpete junto à coluna da porta e em seguida soltar o revestimento da porta dianteira direita, passando o novo chicote juntamente com o já existente através do conduite existente na coluna da porta indo até a trava elétrica da porta.
- Efetuar a conexão elétrica e fixar o novo chicote por meio de uma abraçadeira plástica.
- Atenção: para evitar rumorosidade, não deixe o novo chicote solto, amarrando-o quando possível, ao chicote já existente, utilizando fita isolante.

Procedimento em Garantia

Para substituição da central de comando das travas das portas dos veículos anteriores a esta modificação, deve-se adicionar a operação 7013153 (tempo .1) a operação 999 99 02 (tempo .6) referente a instalação do kit nº7076104 totalizando um tempo de .7 .






ANTENA ELETRÔNICA DO RÁDIO INCORPORADA NO VIDRO PÁRA-BRISA

ANTENA ELETRÔNICA DO RÁDIO INCORPORADA NO VIDRO PÁRA-BRISA

MODELOS: Uno com os opcionais: rádio toca-fitas e pré-disposição para rádio toca-fitas.

Informamos que a partir do dia 16/05/95, a antena do rádio passou a ser incorporada no vidro pára-brisa dos veículos equipados com os opcionais acima referidos.
Conseqüentemente, foi eliminada a antena convencional fixada na coluna dianteira esquerda do veículo.

Os três rebites pop-nut para a fixação da antena convencional ainda permanecerão na coluna, mesmo para os veículos montados com a antena eletrônica no vidro pára-brisa.

CHASSI: 5488543 (UNO)

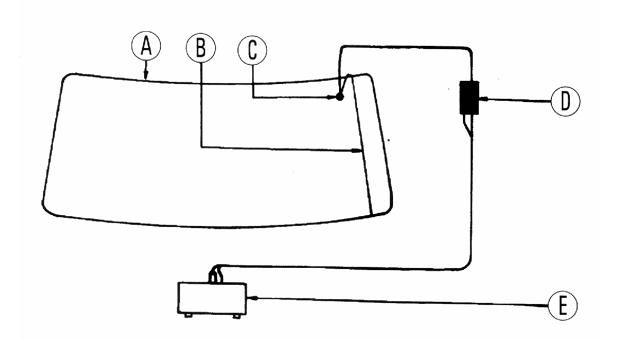

A) Vidro pára-brisa laminado.
B) Antena eletrônica (fio metálico) incorporada entre as duas lâminas do vidro pára-brisa, do lado direito do veículo.
C) Plug para conexão do cabo do rádio à antena (pelo lado interno do veículo).
D) Amplificador de sinal localizado na coluna dianteira direita da carroceria (nº reposição 50004963).
E) Rádio toca-fitas.



ANTENA ELETRÔNICA DO RÁDIO INCORPORADA NO VIDRO PÁRA-BRISA

MODELOS: Pick-up com os opcionais: rádio toca-fitas e pré-disposição para rádio toca-fitas.

Informamos que a partir do dia 16/05/95, a antena do rádio passou a ser incorporada no vidro pára-brisa dos veículos equipados com os opcionais acima referidos.
Conseqüentemente, foi eliminada a antena convencional fixada na coluna dianteira esquerda do veículo.

Os três rebites pop-nut para a fixação da antena convencional ainda permanecerão na coluna, mesmo para os veículos montados com a antena eletrônica no vidro pára-brisa.

CHASSI: 8428095 (PICK-UP)


A) Vidro pára-brisa laminado.
B) Antena eletrônica (fio metálico) incorporada entre as duas lâminas do vidro pára-brisa, do lado direito do veículo.
C) Plug para conexão do cabo do rádio à antena (pelo lado interno do veículo).
D) Amplificador de sinal localizado na coluna dianteira direita da carroceria (nº reposição 50004963)
E) Rádio toca-fitas.
