Moldura da maçaneta de abertura interna da porta

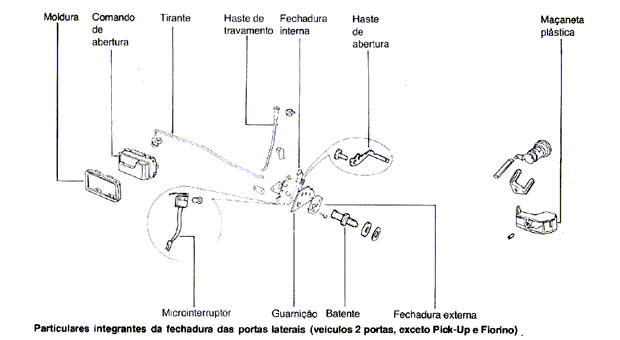

PORTAS

- Remoção das portas laterais
Retirar os parafusos de fixação das dobradiças à porta.

- Regulagem das portas
Regula-se a posição transversal das portas, mediante a inserção de calços nas dobradiças e o deslocamento do batente da fechadura. As posições longitudinal e vertical, regulam-se
mediante o deslocamento das dobradiças no sentido pretendido.


NOTA
Após a regulagem transversal da porta, certificar-se do perfeito acoplamento entre a porta e a guarnição do vão da porta, quando a mesma estiver fechada, com a finalidade de evitar possíveis pontos de infiltração de água.


Fig. 1
Remoção da moldura da maçaneta do comando de abertura interna.

Com um movimento da moldura para trás, desencaixar as garras de fixação dos seus alojamentos no painel da porta.


Fig. 2
Remoção do comando de abertura da porta

Com um movimento de comando para a frente, desalojar o comando da sua sede. Girar o comando e desencaixá-lo do pino do trinquete.
Remoção das portas laterais

- Retirar os parafusos de fixação das dobradiças à porta. Regulagem das portas

- Regula-se a posição transversal das portas, mediante a inserção de calços nas dobradiças e o deslocamento do batente da fechadura. As posições longitudinal e vertical,
regulam-se mediante o deslocamento das dobradiças no sentido pretendido.

NOTA
Após a regulagem transversal da porta, certificar-se do perfeito acoplamento entre a porta e a guarnição do vão da porta, quando a mesma estiver fechada, com a finalidade de evitar possíveis pontos de infiltração de água.

I.T. referente a este assunto
(A) - Remoção da moldura da maçaneta do comando de abertura interna.

Com um movimento da moldura para trás, desencaixar as garras de fixação dos seus alojamentos no painel da porta.

(B) - Remoção do comando de abertura da porta Com um movimento de comando para a frente, desalojar o comando da sua sede. Girar o comando e desencaixá-lo do pino do trinquete.





Motor trava das portas

(A)

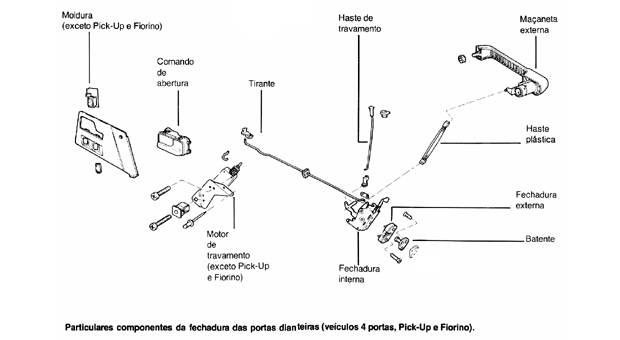

- Porta dianteira\line
- Remover o revestimento da porta e a fechadura externa.
- Soltar o parafuso de fixação do motor à porta.
- Soltar os dois parafusos de fixação do motor ao conjunto da fechadura.
- Soltar o conector de ligação elétrica e substituir o motor.

(B)

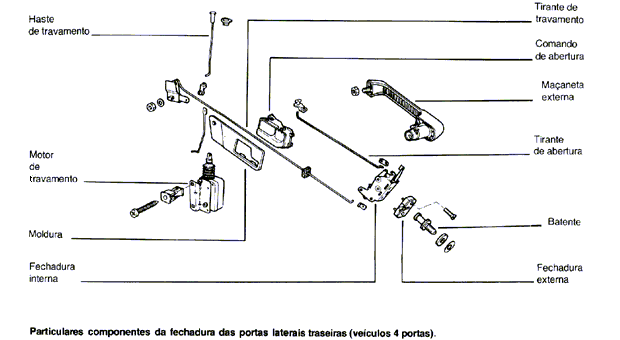

- Porta traseira
- Remover o revestimento da porta.
- Soltar os dois parafusos de fixação do motor à porta.
- Soltar o conector de ligação elétrica e substituir o motor.
