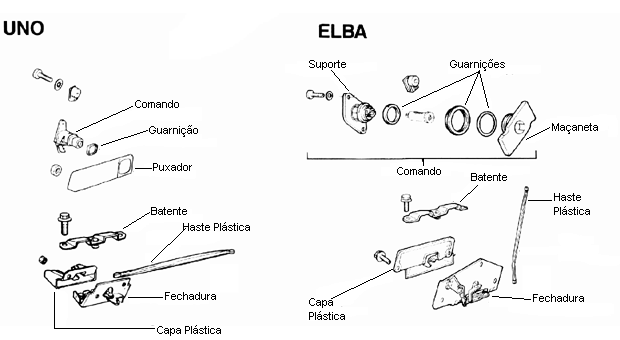

Tampa traseira / Amortecedor (Até MY' 92)

(A) - Remoção do amortecedor da tampa traseira
Com uma chave de fenda (fina), deslocar o calço de travamento do terminal plástico do amortecedor e desencaixá-lo do pino esférico.

Obs.: não é necessário remover completamente o calço do terminal plástico.

Repetir esta operação para a outra extremidade do amortecedor.
Para a recolocação, deve-se posicionar o terminal plástico no pino esférico e pressionar o calço de travamento.

(B) - Remoção da tampa traseira UNO
Para ter acesso às porcas de fixação das dobradiças da tampa traseira, deverá ser retirada a parte traseira do revestimento do teto. Retirar as 4 porcas e remover a tampa traseira. A regulagem desta é realizada através das porcas de fixação das dobradiças.

(C) - Remoção da tampa traseira ELBA
Remover o chicote de luz da placa (2) pela parte interna da tampa e, para os veículos com opcional limpador/lavador do vidro traseiro, desconectar o tubo do esguicho (1). Com uma chave de estrias, retirar os 4 parafusos de fixação da tampa e as dobradiças.
Remover a tampa.





Tampa traseira / Amortecedor (Após MY' 92)

(A) e (B) - Com uma chave de fenda fina , deslocar a mola-trava do terminal plástico do amortecedor e desencaixá-lo do pino esférico .

Atenção: para garantir que o terminal plástico possa ser montado novamente, a mola-trava não deve ser completamente removida dos encaixes do terminal plástico. A mola-trava é
pré-tensionada antes de ser alojada no terminal plástico. Repetir esta operação para a outra extremidade do amortecedor.

(C)
- Para a recolocação, deve-se posicionar o terminal plástico no pino esférico e pressioná-lo.

Atenção: não se deve pressionar o amortecedor na sua região central. Caso isto ocorra, poderá ocasionar o empenamento da haste.

(D)
- A partir do chassi 5430999 (24.02.95), para os veículos UNO T.T., foi invertido o posicionamento do amortecedor da tampa traseira para obter maior eficiência de funcionamento do mesmo. Desta forma o terminal plástico da haste do amortecedor é fixado na tampa traseira, como mostra a ilustração ao lado.



Obs.:
a - Nos possíveis casos de substituição do amortecedor da tampa traseira, o novo amortecedor deverá ser instalado conforme a nova posição;

b- Esta modificação não se aplica nos veículos Elba T.T., devido ao surgimento de uma interferência entre o corpo do amortecedor e a guarnição do vão da tampa traseira quando o
mesmo é invertido.
