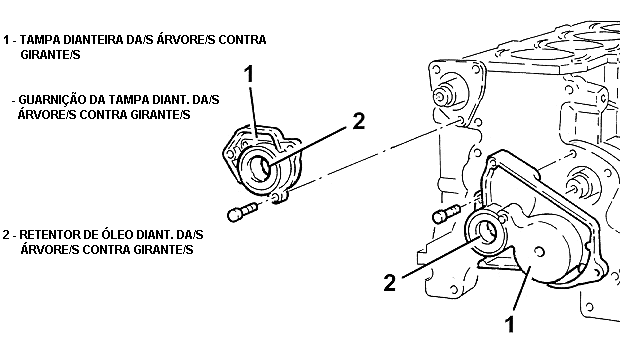

Tampa de vedação óleo nos eixos contra-rotantes

- Posicionar o veículo no elevador.
- Remover a roda dianteira.
- Retirar a proteção anti poeira do vão do motor no vão da roda dianteira - Op. 7055 B
- Retirar proteção/reparo sob o motor - Op. 7055B.
- Retirar tampa das bobinas de ignição no cabeçote motor - Op. 1016A.
- Retirar as bobinas de ignição - Op. 5510C.
- Retirar a tampa de válvulas única - Op. 1016A.
- Retirar a correia única de comando dos órgãos do motor - Op. 1092G.
- Retira o tensor fixo da correia única dos órgãos do motor - Op. 1092G.
- Retirar a polia do eixo motor - Op. 1092A.
- Retirar a tampa/s de proteção do comando da distribuição - Op. 1032D.
- Retirar a correia dentada de comando dos eixos contrarotantes - Op. 1092E.
- Retirar a correia dentada comando da distribuição para colocação em fase da distribuição - Op. 1032B.
- Retirar polia do eixo contrarotante - Op. 1092E.

Para tampa de vedação de óleo direita lado admissão, operar como se segue na próxima página.

1 - Soltar os parafusos (1a) e deslocar o reservatório do líquido da direção hidráulica (1b).
2 - Soltar os parafusos (2a) e remover a proteção lateral direita da correia dentada da distribuição (2b).

1- Soltar os parafusos (1ª) e remover a tampa de vedação de óleo (1b) completo com o retentor.

- Remover o retentor da tampa de vedação.
- Para a tampa de vedação de óleo esquerda lado descarga, operar como se segue:
- Remover o tensor fixo (um) do comando da distribuição - Op. 1032C.

- Soltar os parafusos (1 a) e remover a tampa de vedação de óleo (1b) completo de retentor e tensor móvel da distribuição (1c).
- Soltar o retentor de óleo da tampa de vedação.

RECOLOCAÇÃO
- Para tampa de vedação de óleo esquerda lado descarga, operar como se segue:
1 - Montar um novo retentor (1a) na tampa de vedação de óleo, utilizando a ferramenta (1b).

- Montar a tampa de vedação de óleo completa com o retentor e tensor móvel da distribuição e fixá-lo com os respectivos Parafusos e com torque especificado.
- Para tampa de vedação de óleo direita lado admissão, operar como se segue:
1 - Montar um novo retentor (1a) na tampa de vedação de óleo, utilizando a ferramenta (1b).

- Montar a tampa de vedação de óleo completo de retentor e fixá-lo com os respectivos parafusos e com torque especificado.
- Montar a proteção lateral da correia da distribuição e fixá-la com os respectivos parafusos.
- Repor em sua sede o reservatório do líquido da direção hidráulica e fixá-lo com os respectivos parafusos.
- Recolocar a polia do eixo contrarotante desm/mont com correia dentada removida - Op. 1092E.
- Recolocar a correia dentada de comando da distribuição para colocação em fase a distribuição - Op. 1032B.
- Recolocar correia dentada comando dos eixos contrarotantes - Op. 1092E.
- Recolocar a tampa de proteção do comando da distribuição - Op. 1032D.
- Recolocar a polia do eixo motor - Op. 1092A.
- Recolocar o tensor fixo da correia única dos órgãos do motor - Op. 1092G.
- Recolocar a correia única de comando dos órgãos do motor - Op. 1092G.
- Recolocar a tampa de válvulas única desm/mont e substituição da junta - Op. 1016A.
- Recolocar as bobinas de ignição - Op. 5510C.
- Recolocar a tampa das bobinas de ignição no cabeçote do motor - Op. 1016A.
- Recolocar a proteção/reparo sob o motor - Op. 7055B.
- Recolocar a proteção anti poeira do vão do motor no vão da roda dianteira - Op. 7055B.
- Recolocar a roda.
- Remover o veículo do elevador.

Retentor do eixo contra-rotante
- Posicionar o veículo no elevador.
- Remover a roda.
- Remover a proteção anti poeira do vão motor no vão da roda dianteira - Op. 7055B.
- Remover a proteção/reparo sob o motor - Op. 7055B.
- Remover a tampa da bobina de ignição no cabeçote motor - Op. 1016A.
- Remover as bobinas de ignição - Op. 5510C.
- Remover a tampa de válvulas única e substituição da guarnição - Op. 1016A.
- Remover a correia única de comando dos órgãos do motor - Op. 1092G.
- Remover o tensor fixo da correia única dos órgãos do motor - Op. 1092G.
- Remover a polia do eixo motor - Op. 1092A.
- Remover a tampa de proteção do comando da distribuição - Op. 1032D.
- Remover a correia dentada de comando dos eixos contrarotantes - Op. 1092E.
- Remover a polia do eixo contrarotante - Op 1092E.
- Remover o retentor da respectiva tampa dianteira do eixo contrarotante.

RECOLOCAÇÃO
1 - Montar um novo retentor de óleo (1a) na tampa dianteira do eixo contrarotante, utilizando a ferramenta (1b)

- Completar com as seguintes operações:
- Recolocar polia do eixo contrarotante - Op. 1092E.
- Recolocar correia dentada do comando da distribuição desm/mont para colocação em fase da distribuição - Op. 1032B.
- Recolocar correia dentada do comando dos eixos contrarotantes - Op. 1092E.
- Recolocar a tampa/s de proteção do comando da distribuição - Op. 1032D.
- Recolocar polia do eixo motor - Op. 1092A.
- Recolocar tensor fixo da correia única dos órgãos do motor - Op. 1092G.
- Recolocar correia única de comando dos órgãos do motor - Op. 1092G.
- Recolocar a tampa de válvulas única - Op. 1016A.
- Recolocar bobinas de ignição - Op. 5510C.
- Recolocar tampa das bobinas no cabeçote do motor - Op. 1016A.
- Recolocar proteção/reparo sob o motor - Op. 7055B.
- Recolocar proteção anti poeira do vão do motor no vão da roda dianteira - Op. 7055B.
- Recolocar a roda.
- Remover o veículo do elevador.
