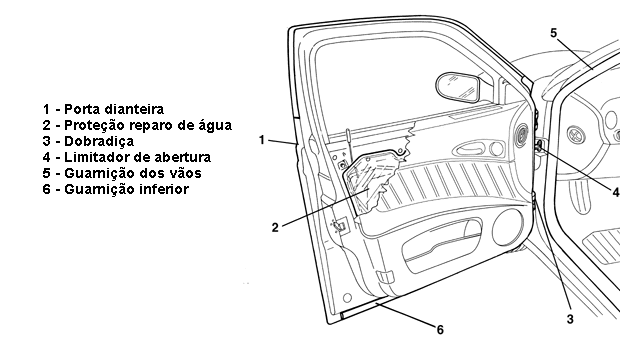

Proteção reparo de água - R.R.
REMOÇÃO

- Retirar as buchas (1) de fixação do painel da porta
- Retirar a proteção adesiva (2) do reparo de água.

RECOLOCAÇÃO

- Retirar a película protetora da parte superior da proteção reparo de água.
- Utilizando os furos das buchas de fixação do painel como referência, posicionar a proteção reparo de água fazendo aderir o cordão sigilante dos ângulos superiores e inferiores na porta.
- Comprimir uniformemente o cordão sigilante em todo o perímetro da proteção.
- Recolocar os botões de fixação da proteção na porta.

Batente - Regulagem
- Antes de variar a posição do batente da porta, certificar-se do correto alinhamento da mesma.

1 - Afrouxar os parafusos de fixação do batente.
2 - Deslocar o batente (2a) na contra posição através dos furos oblongos.

- Para uma correta regulagem do batente, pode ser necessário introduzir calços adequados (2b).

3 - As setas indicam os movimentos permitidos para a regulagem.

- Após a regulagem, apertar os parafusos de fixação do batente da fechadura no torque prescrito.

Porta dianteira - Regulagem / Centragem
Verificar visualmente as eventuais irregularidades da abertura existente entre a porta e o pára-lama dianteiro e entre a porta dianteira e traseira.

É recomendável operar em uma dobradiça de cada vez.

REMOÇÃO

- Remover o batente da fechadura da porta lateral dianteira, seguindo instruções das próximas paginas.

1 - Afrouxar as porcas de fixação das dobradiças na porta.
2 - Movimentar a porta conforme as direções indicadas na figura pelas setas.

Para uma correta regulagem da porta, pode ser necessário introduzir calços entre a dobradiça e a porta.
- Após a regulagem, apertar as porcas de fixação das dobradiças na porta com o torque prescrito.

RECOLOCAÇÃO

- Retocar com tinta a zona das dobradiças da porta envolvida.

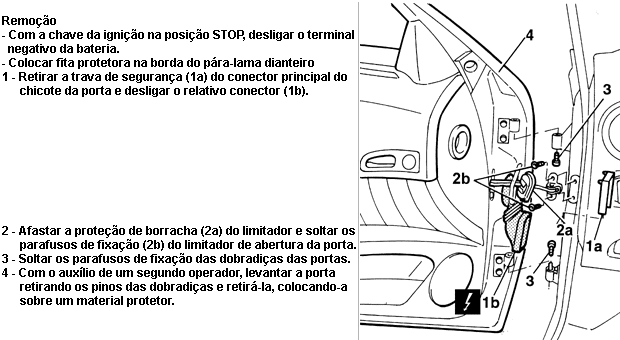

Porta lateral - Remoção / Recolocação

RECOLOCAÇÃO

- Com o auxílio de um segundo operador, levantar a porta e fazer a remontagem centrando os pinos das dobradiças.
- Colocar os parafusos de fixação das dobradiças.
- Ligar o conector principal e colocar a trava de segurança.
- Retirar o limitador estendendo-o até o fim de curso.
- Colocar os dois parafusos de fixação do limitador no veículo e posicionar a cobertura de plástico.
- Verificar a funcionalidade da porta e dos componentes elétricos nela presentes.

Dobradiças - Remoção / Recolocação
REMOÇÃO

1 - Soltar as porcas de fixação das dobradiças das portas.
2 - Retirar a dobradiça (2a) e remover os eventuais calços (2b).

RECOLOCAÇÃO

- Posicionar as dobradiças e os eventuais calços retirados, mantendo os pinos da pastilha flutuante no centro do furo.
- Colocar sem apertar as porcas de fixação das dobradiças das portas.
- Recolocar a porta lateral dianteira.

Limitador da abertura - R.R.
REMOÇÃO

1 - Utilizando a ferramenta (1a) retirar o recobrimento plático de proteção do limitador (1b) da porta.
2 - Soltar os parafusos de fixação do limitador à coluna.

- Retirar as capas de plástico do limitador.

3 - Soltar os parafusos de fixação do limitador à porta.
4 - Retirar o limitador de abertura da porta.

RECOLOCAÇÃO

- Verificar se o limitador não está danificado e lubrificá-lo com graxa.
- Posicionar o limitador no vão da porta e colocar as proteções de plástico.
- Colocar os parafusos de fixação do limitador à coluna do veículo.
- Verificar a funcionalidade do limitador abrindo parcialmente a porta.
- Colocar as capas de plástico de proteção das fixações do limitador.

Guarnição do vão da porta - R.R.
REMOÇÃO

- Remover a soleira da porta dianteira.
- Soltar os parafusos de fixação localizado no ângulo superior da soleira.
- Utilizando a ferramenta 1.823.014.000 para desencaixar a soleira das travas.
- Desencaixar a guarnição (1) de sua sede. Iniciar pelo ponto de junção evidenciado na figura.

RECOLOCAÇÃO

- Verificar se a guarnição está em boas condições e se não apresenta danos ou deformações.
- Colocar a guarnição em sua sede posicionando a junção termo-soldada em proximidade da coluna central.
- Montar a soleira do vão da porta dianteira.

Guarnição inferior da porta - R.R.
REMOÇÃO

(A)
- Remover a porta lateral dianteira.

- Utilizando a ferramenta (1a) retirar os botões (1b) de retenção do trecho inferior da guarnição.

2 - Desencaixar do suporte de plástico o trecho dianteiro da guarnição e retirá-la.

(B)

RECOLOCAÇÃO

- Verificar se a guarnição não está danificada.

1
- Soltar os parafusos de fixação (1a) do suporte (1b) à porta e retirá-lo.
- Encaixar o trecho dianteiro da guarnição (2) no suporte e colocá-lo completo com o trecho dianteiro da guarnição.
- Colocar os sete parafusos de fixação do suporte à porta.
- Colocar o trecho inferior da guarnição (3) e fixar os botões de retenção.
- Montar a porta lateral dianteira.

Suporte da guarnição inferior - R.R.
REMOÇÃO

- Remover a porta lateral dianteira seguindo instruções das próximas páginas.
- Desencaixar do suporte de plástico (1) do trecho dianteiro da guarnição.
- Soltar os parafusos de fixação (2) do suporte à porta.
- Retirar o suporte da guarnição (3).

RECOLOCAÇÃO

- Colocar o trecho dianteiro da guarnição no suporte.
- Colocar o suporte completo com o trecho dianteiro da guarnição
- Colocar os parafusos de fixação do suporte à porta.
- Montar a porta lateral dianteira.
