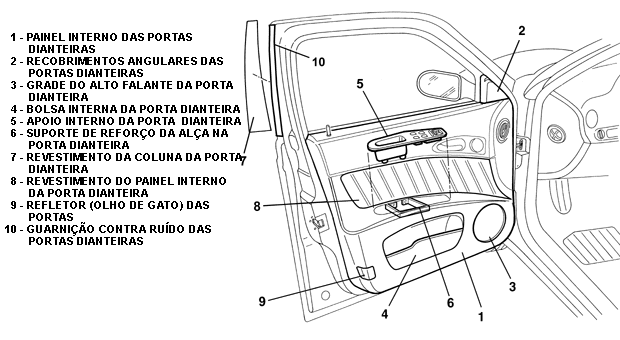

Painel interno da porta
REMOÇÃO

- Remover o recobrimento angular da porta dianteira, deacordo com instruções das próximas páginas.
- Remover o apoio de braço interno da porta dianteira, deacordo com instruções das próximas páginas.
- Remover a grade da instalação do rádio no painel da porta dianteira, deacordo com instruções das próximas páginas.
- Remover o alta falante dianteiro:
- Soltar os parafusos de fixação.
- Desligar a conexão elétrica.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira:
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000 retirar a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta.
- Remover a luz interna inferior no painel da porta
- Chave na posição STOP.
- Utilizando a ferramenta 1.823.014.000 desencaixar o conjunto da luz.
- Desligar o conector elétrico da luz.
- Remover o painel interno da porta componentes interferentes retirados.

Painel int. porta (Com demais comp. rem.) - Subst.
REMOÇÃO

1 - Desencaixar a capa do parafuso.
2 - Soltar os parafusos de fixação do painel da porta.
3 - Utilizando a ferramenta indicada, desencaixar o painel das travas restantes.
4 - Levantar o painel e desencaixá-lo do dispositivo de segurança da porta.
5 - Retirar o painel da porta.

RECOLOCAÇÃO

- Verificar se o painel não está danificado e se as travas estão em bom estado e bem colocadas.
- Colocar o painel encaixando-o no dispositivo de segurança e verificando se o raspa vidro interno está encaixado na porta.
- Fixar o painel à porta mediante as travas de encaixe.
- Colocar os parafusos de fixação do painel da porta e montar a capa do parafuso.

Moldura interna do retrovisor externo
REMOÇÃO

1 - Soltar o parafusos de fixação da moldura interno do retrovisor externo à porta.
2 - Retirar a moldura interno do retrovisor externo.

RECOLOCAÇÃO

- Verificar se a moldura interno do retrovisor externo não está danificado. - Colocar a moldura interno do retrovisor externo.
- Colocar o parafuso de fixação.

Revestimento interno do paine
REMOÇÃO

- Remover o recobrimento angular da porta dianteira seguindo instruções das páginas anteriores.
- Remover o apoio de braço interno da porta dianteira seguindo instruções das páginas anteriores.
- Remover a grade de instalação do rádio no painel da porta dianteira seguindo instruções das páginas anteriores.
- Remover o alto falante dianteiro.
- Soltar os parafusos de fixação.
- Desligar a conexão elétrica.
- Remover o alto-falante dianteiro.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Remover o tampão de acabamento.
- Desligar o conector elétrico do tweeter.
- Remover a moldura da maçaneta interna.
- Remover o painel interno da porta dianteira - 7005E
- Remover a luz interna inferior no painel da porta dianteira
- Com a ferramenta 1.823.014.000, desencaixar o conjunto da luz interna de sua sede no painel
- Desligar o conector elétrico da luz interna e retira-la.

1 - Retirar os botões de fixação (1a) do revestimento de acabamento utilizando a ferramenta (1b).
2 - Retirar o revestimento de acabamento.

RECOLOCAÇÃO

- Verificar a integridade do revestimento.
- Colocar o revestimento.
- Fixar os botões de fixação colocando-os nos pinos do revestimento.
- Recolocar o moldura da maçaneta interna do comando de abertura da porta dianteira.
- Recolocar o tampão de acabamento.
- Ligar o conector elétrico do tweeter.
- Recolocar a moldura da maçaneta interna.
- Recolocar painel interno da porta dianteira.
- Recolocar a luz interna inferior no painel da porta dianteira.
- Recolocar o alto-falante dianteiro .
- Recolocar o recobrimento angular de uma porta dianteira.
- Recolocar o apoio de braço interno da porta dianteira.
- Recolocar a grade a instalação do rádio no painel da porta dianteira.

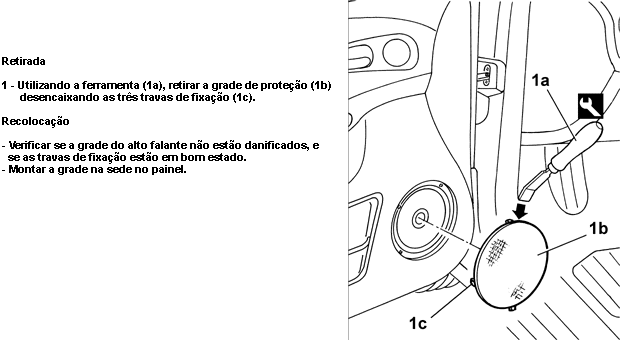

Grade de proteção do rádio

Porta objetos
REMOÇÃO

- Remover a moldura interna do retrovisor externo da uma porta dianteira.
- Soltar os parafusos de fixação da moldura interna do retrovisor externo à porta.
- Retirar a moldura interna do retrovisor externo .
- Remover o apoio de braço interno da porta dianteira.
- Soltar as capas dos parafusos.
- Soltar os parafusos de fixação do apoio ao painel da porta
- Remover a grade de rpoteção do alto-falante no painel da porta dianteira.
- Com a ferrameta 1.823.014.000, retirar a grade de proteção desencaixando as três travas de fixação.
- Remover o alto falante dianteiro.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Remover o tampão de acabamento.
- Desligar o conector elétrico do tweeter.
- Remover a moldura da maçaneta interna.
- Remover o painel interno da porta dianteira - 7005E.
- Remover a luz interna inferior no painel da porta dianteira
- Com a ferramenta 1.823.014.000, desencaixar o conjunto da luz interna de sua sede no painel
- Desligar o conector elétrico da luz interna e retira-la.

1 - Soltar os parafusos de fixação da bolsa porta-objetos.
2 - Retirar a bolsa porta-objetos.

RECOLOCAÇÃO

- Verificar se a bolsa porta-objetos e as relativas fixações não estão danificadas.
- Colocar a bolsa porta-objetos.
- Colocar os cinco parafusos de fixação da bolsa ao painel.
- Recolocar o moldura da maçaneta interna do comando de abertura da porta dianteira.
- Recolocar o tampão de acabamento.
- Ligar o conector elétrico do tweeter.
- Recolocar a moldura da maçaneta interna.
- Recolocar painel interno da porta dianteira
- Recolocar a luz interna inferior no painel da porta dianteira.
- Recolocar o alto-falante dianteiro .
- Recolocar a moldura interna do retrovisor externo de uma porta dianteira.
- Remover o apoio de braço interno da porta dianteira.
- Remover a grade de proteção do rádio no painel da porta dianteira.

Apoio interno da porta diant.
REMOÇÃO

- Remover o recobrimento angular de uma porta dianteira, seguindo instruções das páginas anteriores.
- Remover o apoio de braço interno da porta dianteiro, seguindo instruções das páginas anterioes.
- Remover a grade da instalação do rádio no painel da porta dianteira, seguindo instruções das páginas anterioes.
- Remover o alto falante dianteiro.
- Soltar os parafusos de fixação.
- Desligar a caonexão elétrica.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000, remover a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o painel interno da porta dianteira, seguindo instruções das páginas anteriores.
- Remover a luz interna inferior no painel da porta dianteira, seguindo instruções das páginas anteriores.

1 - Soltar os parafusos de fixação (1a) e retirar o suporte de reforço (1b).

RECOLOCAÇÃO

- Colocar o suporte no painel.
- Colocar os parafusos de fixação do suporte ao painel.
- Recolocar a luz interna inferior no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar o painel interno da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Recolocar a grade da instalação do rádio no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar a grade da instalação do rádio no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar o apoio de braço interno da porta dianteiro, seguindo instruções das páginas anterioes.
- Recolocar o recobrimento angular de uma porta dianteira, seguindo instruções das páginas anteriores.

Suporte do painel da porta
REMOÇÃO

- Remover o recobrimento angular de uma porta dianteira, seguindo instruções das páginas anteriores.
- Remover o apoio de braço interno da porta dianteiro, seguindo instruções das páginas anterioes.
- Remover a grade da instalação do rádio no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Remover o alto falante dianteiro.
- Soltar os parafusos de fixação.
- Desligar a conexão elétrica.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000, remover a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o painel interno da porta dianteira, seguindo instruções das páginas anteriores.
- Remover a luz interna inferior no painel da porta dianteira, seguindo instruções das páginas anteriores.

1 - Soltar os parafusos de fixação (1a) e retirar o suporte de reforço (1b).

RECOLOCAÇÃO

- Colocar o suporte no painel.
- Colocar os parafusos de fixação do suporte ao painel.
- Recolocar a luz interna inferior no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar o painel interno da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Recolocar a grade da instalação do rádio no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar a grade da instalação do rádio no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar o apoio de braço interno da porta dianteiro, seguindo instruções das páginas anteriores.
- Recolocar o recobrimento angular de uma porta dianteira, seguindo instruções das páginas anteriores.

Revest. da coluna da porta
(A) REMOÇÃO

1 - Após abaixar o vidro, desencaixar o trecho vertical da canaleta de deslizamento do vidro.
2 - Soltar os três parafusos de fixação do revestimento externo.
3 - Retirar o revestimento desencaixando-o da porta completo com guarnição contra ruído.

(B) RECOLOCAÇÃO

- Retirar a guarnição contra ruído para facilitar a operação de montagem do revestimento.
- Colocar o revestimento externo verificando a correta montagem do mesmo com relação aos furos dos parafusos.

1 - Colocar a guarnição externa contra ruído no revestimento facilitando a montagem lubrificando levemente a zona envolvida.
2 - Colocar os três parafusos de fixação do revestimento externo.
3 - Colocar o trecho vertical da canaleta de deslizamento do vidro e levantá-lo verificando seu correto movimento.

Guarnição contra ruido da coluna
REMOÇÃO

1 - Retirar a guarnição puxando-a do revestimento da coluna.

RECOLOCAÇÃO

- Lubrificar ligeiramente o revestimento da coluna e em seguida posicionar a guarnição contra ruído.

Refletor no painel da porta
REMOÇÃO

- Remover o recobrimento angular de uma porta dianteira, seguindo instruções das páginas anteriores.
- Remover o apoio de braço interno da porta dianteiro, seguindo instruções das páginas anteriores.
- Remover a grade da instalação do rádio no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Remover o alto falante dianteiro.
- Soltar os parafusos de fixação.
- Desligar a caonexão elétrica.
- Remover a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Retirar o tampão de acabamento.
- Com a ferramenta 1.823.014.000, remover a moldura.
- Desligar o conector elétrico do tweeter.
- Retirar a moldura da maçaneta interna.
- Remover o painel interno da porta dianteira, seguindo instruções das páginas anteriores.
- Remover a luz interna inferior no painel da porta dianteira, seguindo instruções das páginas anteriores.

1 - Soltar os parafusos de fixação (1a) e retirar o refletor (olho de gato) (1b) do painel.

RECOLOCAÇÃO

- Verificar a integridade do refletor (olho de gato).
- Colocar o refletor.
- Colocar o parafuso de fixação do refletor ao painel.
- Recolocar a luz interna inferior no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar o painel interno da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar a moldura da maçaneta interna do comando de abertura da porta dianteira.
- Recolocar a grade da instalação do rádio no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar a grade da instalação do rádio no painel da porta dianteira, seguindo instruções das páginas anteriores.
- Recolocar o apoio de braço interno da porta dianteiro, seguindo instruções das páginas anteriores.
- Recolocar o recobrimento angular de uma porta dianteira, seguindo instruções das páginas anteriores.
