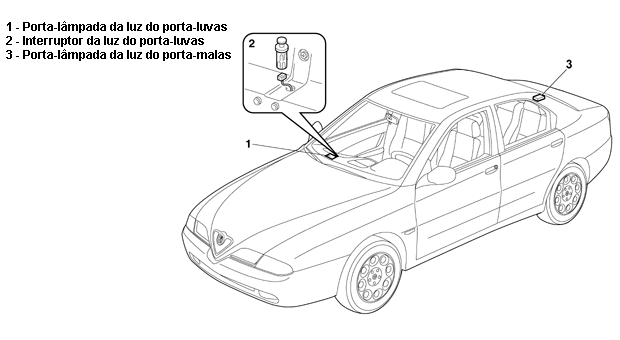

Porta-lâmpada do porta-luvas
REMOÇÃO

- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal negativo da bateria.

1 - Abrir o porta-luvas e retirar o porta-lâmpada da iluminação (1a) com a ferramenta (1b) após desligar a conexão elétrica (1c).

RECOLOCAÇÃO

- Ligar a conexão elétrica ao porta-lâmpada da iluminação do porta-luvas e recolocá-lo em sua sede.
- Ligar o terminal (-) da bateria.

Interruptor de ilumin. do porta-luvas
REMOÇÃO

- Certificar-se de que a chave da ignição está na posição STOP e desligar o terminal negativo da bateria.
- Remover o grupo porta-objetos do painel.
- Soltar os parafusos superiores de fixação da proteção da central de injeção / ignição.
- Soltar os parafusos inferiores e retirar o grupo porta-objetos do painel.

1 - Retirar o interruptor da iluminação do porta-luvas (1a) de sua sede, desligar a conexão elétrica (1b) e removê-lo.

RECOLOCAÇÃO

- Ligar a conexão elétrica ao interruptor da iluminação do porta-luvas e montá-lo em sua sede.
- Ligar o terminal (-) da bateria.

Porta-lâmpada do porta-malas
REMOÇÃO

- Com a chave da ignição na posição STOP, desligar o terminal (-) da bateria.

1 - Abrir a tampa do porta-malas e utilizando a ferramenta (1a) desencaixar o conjunto da luz do porta-malas (1b).
2 - Desligar o conector elétrico
3 - Se necessário, retirar a lâmpada das molas de retenção.

RECOLOCAÇÃO

- Verificar se a luz do porta-malas não está danificada.
- Se retirada, colocar a lâmpada em sua sede.
- Ligar a conexão elétrica.
- Experimentar sua funcionalidade.
- Colocar o conjunto da luz do porta-malas.
- Ligar o terminal (-) da bateria.
