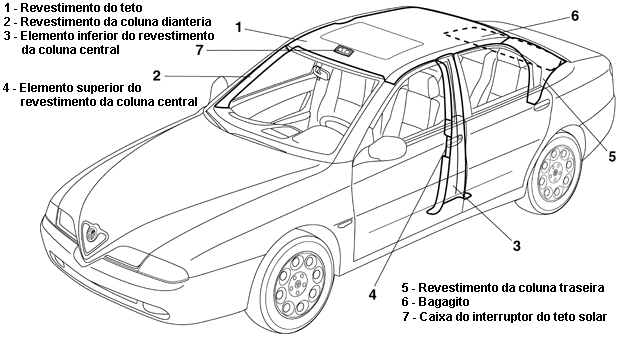

Revestimento do teto
REMOÇÃO

- Certificar-se de que a chave de ignição esteja em posição "STOP", em seguida desligar o terminal (-) da bateria.
- Remover a porta lateral dianteira - 7005A.
- Remover o pára-sol.
- Retirar o parafuso de fixação do pára-sol.
- Retirar o pára-sol desencaixando-o da retenção.
- Remover o grupo da luz interna dianteira.
- Utilizando a ferramenta 1.823.014.000, desencaixar o conjunto da luz interna.
- Desligar o conector elétrico e retirar a luz interna.
- Remover a luz interna na aleta do pára-sol.
- Utilizando a ferramenta 1.823.014.000, desencaixar o conjunto da luz interna.
- Desligar o conector elétrico e retirar a luz interna.
- Remover o moldura porta-interruptor do teto solar.
- Utilizando a ferramenta 1.823.014.000, desencaixar o conjunto da luz interna.
- Desencaixar o interruptor do teto solar e retirar a caixa.
- Remover a luz interna traseira.
- Utilizando a ferramenta 1.823.014.000, desencaixar o conjunto da luz interna.
- Desligar o conector elétrico e retirar a luz interna.
- Remover o espelho retrovisor interno - 7065C.

RECOLOCAÇÃO

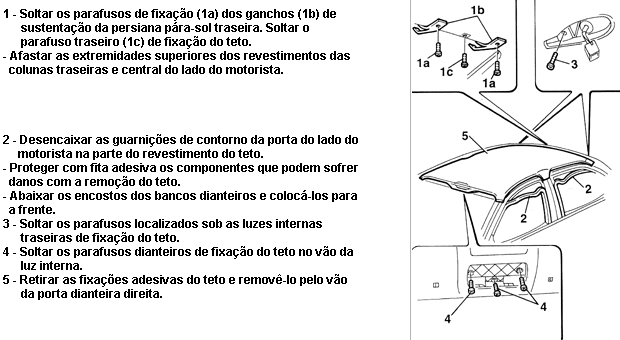

- Colocar o teto em sua sede.
- Colocar os parafusos dianteiros no vão da luz interna, de fixação do teto.
- Colocar os parafusos localizados sob as luzes internas traseiras de fixação do teto.
- Levantar os encostos dos bancos dianteiros e colocá-los na posição correta.
- Retirar a fita de proteção posicionada anteriormente.
- Colocar a guarnição de contorno da porta.
- Recolocar em suas sedes os revestimentos das colunas.
- Colocar o parafuso traseiro de fixação do teto.
- Colocar os parafusos de fixação dos ganchos de sustentação da persiana pára-sol traseira.
- Recolocar o espelho retrovisor com dispositivo antiofuscante.
- Recolocar o espelho retrovisor interno.
- Recolocar a luz interna traseira.
- Recolocar revestimento da coluna central.
- Recolocar o elemento superior do revestimento da coluna central.
- Recolocar o elemento inferior do revestimento da coluna central.
- Recolocar o revestimento da coluna dianteira central.
- Recolocar a alça de apoio da interior da habitáculo.
- Recolocar a caixa do interruptor do teto solar.
- Recolocar a luz do pára-sol.
- Recolocar o grupo da luz interna dianteira.
- Recolocar o pára-sol.
- Recolocar a porta dianteira

Revestimento da coluna dianteira
REMOÇÃO

1 - Desencaixar parcialmente a guarnição do vão da porta na zona do revestimento da coluna dianteira.
2 - Utilizando a ferramenta (2a), desencaixar o revestimento da coluna (2b) das retenções (2c) e retirá-lo.

RECOLOCAÇÃO

- Verificar se o revestimento não está danificado.
- Remontar o revestimento da coluna encaixando-o nas travas.
- Colocar a guarnição perimetral do vão da porta.
- Colocar a guarnição do vão da porta.

Caixa porta interruptores do teto-solar
REMOÇÃO

- Com a chave da ignição na posição STOP, desligar o terminal negativo da bateria.

1 - Utilizando a ferramenta, retirar a caixa porta interruptores.
2 - Desencaixar o interruptor do teto solar (2a) e retirar a caixa (2b).

RECOLOCAÇÃO

- Verificar se a caixa não está danificada.
- Ligar o interruptor e verificar sua funcionalidade.
- Remontar a caixa em sua sede.
- Com a chave da ignição na posição STOP, ligar o terminal negativo da bateria.

Elemento inferior da coluna central
REMOÇÃO

- Colocar o banco todo para a frente, completamente levantado e com o encosto reclinado para a frente.
- Desencaixar a extremidade traseira da soleira dianteira e a extremidade dianteira da soleira traseira utilizando a ferramenta de desencaixar.

1 - Utilizando a ferramenta (1a) retirar o elemento inferior (1b) do revestimento da coluna central.

RECOLOCAÇÃO

- Colocar o elemento inferior do revestimento da coluna central.
- Colocar a extremidade traseira da soleira dianteira e a extremidade dianteira da soleira traseira.
- Colocar o banco na posição normal.

Elemento superior da coluna central
REMOÇÃO

- Remover o revestimento inferior da colunas central, seguindo instruções das páginas a seguir.

1 - Soltar o parafuso de fixação do cinto de segurança ao banco.
2 - Desencaixar os trechos verticais das guarnições de contorno da porta.
3 - Soltar os parafusos inferiores de fixação do revestimento.
4 - Utilizando a ferramenta (4a), desencaixar as travas de retenção (4b) do revestimento.
5 - Retirar o revestimento da coluna desencaixando-o do cinto de segurança.

RECOLOCAÇÃO

- Colocar o cinto de segurança no revestimento da coluna.
- Colocar os parafusos inferiores de fixação do revestimento.
- Colocar os trechos verticais das guarnições de contorno da porta.
- Colocar o parafuso inferior de fixação ao banco do cinto de segurança.
- Recolocar o revestimento inferior da colunas central, seguindo instruções das páginas a seguir.

Revestimento da coluna traseira
REMOÇÃO

- Remover o assento único do banco traseiro - 7050A.
- Remover o encosto do banco traseiro - 7050A.

1 - Desencaixar o trecho traseiro da guarnição de contorno da porta traseira.
2 - Utilizando a ferramenta (2a), retirar o botão inferior de fixação (2b).
3 - Utilizando a ferramenta (3a) desencaixar as restantes fixações (3b) do revestimento traseiro.
4 - Retirar o revestimento.

RECOLOCAÇÃO

- Posicionar o revestimento verificando o encaixe das fixações e se necessário, substituí-los.
- Colocar o botão inferior de fixação.
- Colocar o trecho traseiro da guarnição de contorno da porta traseira.
- Recolocar o assento único do banco traseiro.
- Recolocar o encosto do banco traseiro.

Bagagito com alto-falante
REMOÇÃO

- Remover o assento único do banco traseiro - 7050A.
- Remover o encosto do banco traseiro - 7050A.
- Remover o revestimento da coluna traseira, seguindo instruções das páginas deste sub-grupo.

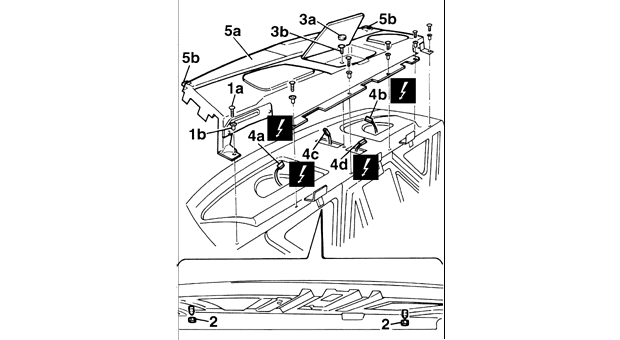

1 - Soltar os parafusos de fixação (1a) do bagagito à carroceria localizados no habitáculo e retirar os relativos tampões (1b) de centragem.
2 - Soltar as porcas de fixação do bagagito localizadas dentro do porta-malas.

- desencaixar os cintos de segurança traseiros de suas sedes através das aberturas existentes nas mesmas.

3 - Levantar a tampa do vão traseiro, retirar o tampão central (3a) e soltar o parafuso (3b) de fixação do bagagito localizado dentro do vão.

- Levantar o bagagito.

4 - Desligar as conexões elétricas (4a) e (4b) dos alto falantes traseiros (4c) do brake light e (4d) do receptor de comando do alarme.
5 - Retirar o bagagito (5a) desencaixando as travas traseiras (5b) da carroceria.

RECOLOCAÇÃO

- Posicionar o bagagito dentro do habitáculo e ligar as conexões elétricas.
- Verificar a funcionalidade dos componentes elétricos.
- Colocar o bagagito em sua sede verificando o correto encaixe dos ganchos traseiros de fixação à carroceria.
- Colocar o parafuso de fixação do bagagito localizado dentro do vão porta objetos.
- Colocar o tampão central do vão.
- Fechar a tampa do vão traseiro.
- Colocar os cintos de segurança traseiros em suas sedes através das aberturas existentes nas mesmas.
- Colocar as porcas de fixação do bagagito localizadas dentro do porta-malas.
- Colocar os tampões de centragem e os parafusos de fixação do bagagito à carroceria no habitáculo.
- Recolocar o revestimento da colunas traseira.
- Recolocar o encosto do banco traseiro.
- Recolocar o assento único do banco traseiro.
