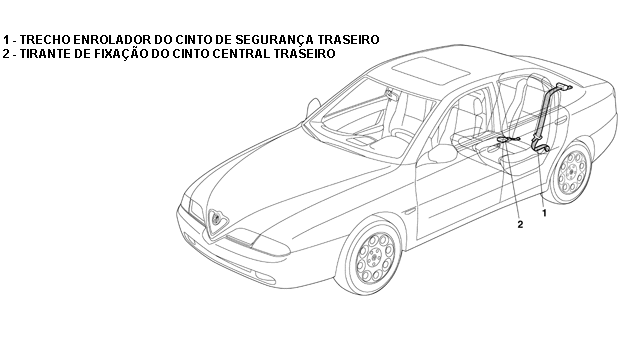

Cinto de segurança traseiro
REMOCÃO

- Remover o assento do banco único traseiro.
- Levantar a parte dianteira do assento liberando as fixações das respectivas sedas.
- Liberar o assento das fixações traseira.
- Retirar o assento do habitáculo.
- Remover o encosto do banco traseiro.
- Retirar o parafuso de fixação do encosto à carroceria.
- Retirar o cinto de segurança traseiro.
- Levantar o encosto e soltar as travas.
- Remover o revestimento da coluna traseira - 7040H.
- Remover o bagagito com alto falantes - 7040H.

(A)
1 - Soltar o parafuso inferior de fixação do cinto.
2 - Soltar o parafuso de fixação do enrolador.
3 - Retirar o cinto de segurança traseiro.

RECOLOCAÇÃO

- Verificar se o cinto de segurança não está danificado.

Se o cinto de segurança tiver sofrido uma forte solicitação como, por exemplo, após um acidente, deve ser substituído juntamente com os parafusos, fixações e suportes.
Mesmo não apresentando defeitos visuais, o cinto pode ter perdido suas propriedades de resistência.

(B)
1 - Colocar o cinto de segurança.
2 - Apertar o parafuso de fixação do enrolador com o torque prescrito.
3 - Apertar o parafuso de fixação do cinto de segurança.

- Recolocar o bagagito com alto falantes.
- Recolocar o revestimento da coluna traseira.
- Recolocar o encosto do banco traseiro.
- Recolocar o assento do banco único traseiro.

Tirante de fixação do cinto traseiro
REMOCÃO

- Remover o assento do banco único traseiro.
- Levantar a parte dianteira do assento liberando as fixações das respectivas sedas.
- Liberar o assento das fixações traseira.
- Retirar o assento do habitáculo.
- Remover o encosto do banco traseiro.
- Retirar o parafuso de fixação do encosto à carroceria.
- Retirar o cinto de segurança traseiro.
- Levantar o encosto e soltar as travas.

1 - Soltar o parafuso de fixação do tirante.
2 - Retirar o tirante de fixação.

RECOLOCAÇÃO

- Verificar as condições do tirante.

Se o cinto de segurança tiver sofrido uma forte solicitação como, por exemplo, após um acidente, deve ser substituído juntamente com os parafusos, fixações e suportes.
Mesmo não apresentando defeitos visuais, o cinto pode ter perdido suas propriedades de resistência.
- Colocar o tirante de fixação.
- Apertar o parafuso de fixação do tirante com o torque prescrito.
- Recolocar o assento do banco único traseiro.

Cinto de segurança traseiro central
REMOCÃO

- Remover o assento do banco único traseiro.
- Levantar a parte dianteira do assento liberando as fixações das respectivas sedas.
- Liberar o assento das fixações traseira.
- Retirar o assento do habitáculo.
- Remover o encosto do banco traseiro.
- Retirar o parafuso de fixação do encosto à carroceria.
- Retirar o cinto de segurança traseiro.
- Levantar o encosto e soltar as travas.

1 - Soltar o parafuso de fixação do cinto de segurança.
2 - Retirar o cinto.

RECOLOCAÇÃO

- Verificar se o cinto não está danificado.

Se o cinto de segurança tiver sofrido uma forte solicitação como, por exemplo, após um acidente, deve ser substituído juntamente com os parafusos, fixações e suportes.
Mesmo não apresentando defeitos visuais, o cinto pode ter perdido suas propriedades de resistência.

- Colocar o cinto.
- Apertar o parafuso de fixação do cinto com o torque prescrito.
- Recolocar o assento do banco único traseiro.

Tirante de fixação do cinto central
REMOCÃO

- Remover o assento do banco único traseiro.
- Levantar a parte dianteira do assento liberando as fixações das respectivas sedas.
- Liberar o assento das fixações traseira.
- Retirar o assento do habitáculo.
- Remover o encosto do banco traseiro.
- Retirar o parafuso de fixação do encosto à carroceria.
- Retirar o cinto de segurança traseiro.
- Levantar o encosto e soltar as travas.

1 - Soltar o parafuso de fixação do tirante de fixação.
2 - Retirar o tirante de de sua sede.

RECOLOCAÇÃO

- Verificar as condições do tirante.

Se o cinto de segurança tiver sofrido uma forte solicitação como, por exemplo, após um acidente, deve ser substituído juntamente com os parafusos, fixações e suportes.
Mesmo não apresentando defeitos visuais, o cinto pode ter perdido suas propriedades de resistência.

- Colocar o tirante de fixação.
- Apertar o parafuso de fixação do tirante com o torque prescrito.
- Recolocar o assento do banco único traseiro.

Suporte do enrolador do cinto traseiro
REMOCÃO

- Remover o assento do banco único traseiro.
- Levantar a parte dianteira do assento liberando as fixações das respectivas sedas.
- Liberar o assento das fixações traseira.
- Retirar o assento do habitáculo.
- Remover o encosto do banco traseiro.
- Retirar o parafuso de fixação do encosto à carroceria.
- Retirar o cinto de segurança traseiro.
- Levantar o encosto e soltar as travas.
- Remover o revestimento da coluna traseira - 7040H.
- Remover o bagagito com alto falantes - 7040H.

1 - Soltar o parafuso de fixação do enrolador ao suporte.
2 - Retirar o parafuso de fixação do suporte do enrolador.
3 - Retirar o suporte.

RECOLOCAÇÃO

- Colocar o suporte.
- Apertar os três parafusos de fixação no torque prescrito.
- Verificar a integridade do enrolador.

Se o cinto de segurança tiver sofrido uma forte solicitação como, por exemplo, após um acidente, deve ser substituído juntamente com os parafusos, fixações e suportes.
Mesmo não apresentando defeitos visuais, o cinto pode ter perdido suas propriedades de resistência.

- Apertar o parafuso de fixação do enrolador no torque prescrito.
- Apertar no torque prescrito, o parafuso de fixação do suporte do enrolador.
- Recolocar o bagagito.
- Recolocar o revestimento da coluna traseira.
- Recolocar o encosto do banco traseiro.
- Recolocar o assento do banco traseiro.
