Alça de segurança interna
REMOÇÃO

1 - Abrir a capa de acabamento e cobertura das fixações.
2 - Soltar os parafusos de fixação da alça de segurança.
3 - Retirar a alça de segurança.

RECOLOCAÇÃO

- Verificar se a alça não está danificada.
- Colocar a alça de segurança e fixá-la com os relativos parafusos.
- Fechar as capas de cobertura das fixações.

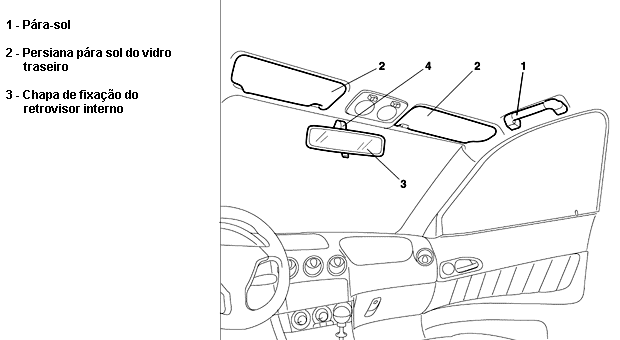

Pára-sol
REMOÇÃO

1 - Retirar o parafuso de fixação do pára-sol.
2 - Retirar o pára-sol (2a) desencaixando-o da retenção (2b).
3 - Desencaixar o pára-sol da sua respectiva retenção.
4 - Soltar o parafuso de fixação da retenção.
5 - Retirar a retenção.

RECOLOCAÇÃO

- Verificar se o pára-sol e o relativo apoio não estão danificados.
- Colocar a retenção.
- Colocar o parafuso de fixação da retenção.
- Colocar a capa da retenção.
- Remontar o pára-sol encaixando-o na retenção.
- Colocar o parafuso de fixação do pára-sol.
- Verificar a regularidade dos movimentos do pára-sol.

Persiana do vidro traseira
REMOÇÃO

- Remover o assento do banco único traseiro.
- Levantar a parte dianteira do assento liberando as fixações das respectivas sedas.
- Liberar o assento das fixações traseira.
- Retirar o assento do habitáculo.
- Remover o encosto do banco traseiro.
- Retirar o parafuso de fixação do encosto à carroceria.
- Retirar o cinto de segurança traseiro.
- Levantar o encosto e soltar as travas.
- Remover o revestimento da coluna traseira - 7040H.
- Remover o bagagito com alto falante - 7040H.

1 - Soltar os dois parafusos laterais de fixação do enrolador da persiana no bagagito.
2 - Soltar os parafusos de fixação (2a) e retirar os suportes (2b).
3 - Retirar o enrolador de sua fixação ao bagagito.

RECOLOCAÇÃO

- Recolocar o enrolador no bagagito.
- Colocar os parafusos de fixação dos suportes.
- Colocar os dois parafusos laterais de fixação do enrolador ao bagagito.
- Verificar se a persiana pára-sol funciona regularmente no relativo enrolador.
- Recolocar o bagagito com alto falantes.
- Recolocar o assento do banco único traseiro.
- Recolocar o encosto do banco traseiro.
- Recolocar o revestimento da coluna traseira.

Cinzeiro
REMOÇÃO

1 - Operando na trava (1a) de retenção, retirar o cinzeiro(1b).

RECOLOCAÇÃO

- Verificar a integridade do cinzeiro.
- Remontar o cinzeiro em sua sede, verificando se a trava está corretamente encaixada.

Espelho retrovisor interno antiofuscante
REMOÇÃO

1 - Desligar a conexão (1a) e levantar o suporte (1c) do espelho puxando-o para cima do suporte de retenção (1b) fixado ao vidro.

RECOLOCAÇÃO

- Verificar se o espelho retrovisor não está danificado.
- Introduzir por cima, o suporte do espelho na trava de retenção fixada ao vidro.
- Ligar a conexão elétrica.
- Verificar a regularidade dos movimentos do espelho.

Espelho retrovisor interno
REMOÇÃO

1 - Levantar o suporte (1a) do espelho retirando-o para cima do suporte de retenção (1b) fixado ao vidro.

RECOLOCAÇÃO

- Verificar se o espelho retrovisor não está danificado.
- Introduzir por cima, o suporte do espelho na trava de retenção fixada ao vidro.
- Verificar a regularidade dos movimentos do espelho.

Pastilha metálica do retrovisor interno
REMOÇÃO

Para os veículo que apresentarem desprendimento da pastilha metálica do espelho retrovisor interno, deve-se removê-la do retrovisor e proceder conforme indicado abaixo:

1) Remover eventuais resíduos presentes na pastilha.
2) Efetuar a limpeza da face de colagem da pastilha com acetona.
3) Efetuar a retirada de eventuais resíduos de cola existentes na região do pára-brisa.
4) Limpar criteriosamente a sede da pastilha no vidro com acetona.
5) Aplicar sobre a face de colagem da pastilha um dos adesivos indicados.

Adesiovo para espelho retrovisor Loctite.
Forn.: Loctite
Fone: 0800-122334

Adesivo Three Bond 3925 e 3930
Forn.: Three Bond
Fone: 0800-192321

6) Após a aplicação do adesivo, colar a pastilha no pára-brisa certificando-se do seu correto posicionamento, evitando desta maneira que o retrovisor fique desalinhado/torto após sua
montagem.
Colar sobre a pastilha um pedaço de fita adesiva até que o adesivo polimerize-se totalmente.

OBS.: Para a perfeita colagem e posterior liberação do veículo, deverão ser observados as recomendações do fabricante do produto utilizado.
