Central de Derivação - Tempra SW
A central de derivação no veículo Tempra, graças a um suporte basculante, tem a possibilidade durante uma intervenção assistencial, de assumir posições que permitem uma acessibilidade cômoda tanto do lado dos fusíveis o relés, quanto do lado traseiro de encaixe dos conectores ,sem necessidade de retirada da mesma.

1.Alavanca de retirada-recolocação da central do suporte
2.Pinos de fixação da central
3.Furos do pino de retenção e fixação do suporte central

A) Vista da central no veículo em posição abaixada Agindo na alavanca 1, a central se orienta na posição vertical (ilustrada) permitindo a intervenção cômoda nos fusíveis e relés.

B) Para ter acesso à central pelo lado dos conectores, retirar o revestimento abaixo do painel e em seguida retirar os parafusos indicados pelas setas.

Vista da central abaixada do lado traseiro de encaixe dos conectores

Nesta posição pode-se operar comodamente em todos os cabos e conectores elétricos da central sem necessitar retirar a mesma.
Para retirada-recolocação da central, é necessário desligar todos os conectores e o pino de fixação no suporte.

CENTRAL DE DERIVAÇÃO PARA ACABAMENTO SUPER E ACABAMENTO MÉDIO COM DISPOSITIVO ELÉTRICO DE TRAVAMENTO DAS PORTAS E LEVANTADOR DOS VIDROS.

Vista da central de derivação do lado dos fusíveis e relés.

Vista da central de derivação do lado dos conectores

A)
1. Relé de alimentação do dispositivo (P.T.C.) de aquecimento do coletor de aspiração (EM.04).
2. Fusível de alimentação da central de levantamento elétrico dos vidros.
3. Fusível de alimentação do aquecedor P.T.C. (EM.04)

B)
4.Central de levantamento dos vidros.
5. Módulo eletrônico de comando do check-panel.

Relés

E2 Lampejador das luzes de direção - emergência
E4 Relé dos faróis de neblina (predisposição)
E5 Relé da buzina
E6 Relé do vidro traseiro térmico
E7 Relé de descarga do comutador de partida
E9 Intermitência do limpador do pára-brissa
E10 Relé das luzes de neblina
E11 Relé dos faróis baixos
E12 Relé dos faróis altos
E13 Relé das luzes de posição
E14 Central do dispositivo elétrico de travamento das portas
E15 -E8 - E3 - E1 Disponíveis (não utilizáveis)

Relação dos fusíveis e principais circuitos protegidos

Nº Fus. Amp. Circuito protegido
1 10 Luzes de emergência Buzina
2 20 Acendedor de cigarros - Luzes de parada do veículo
3 20 Limpador do pára-brisa
4 20 Limpador do vidro traseiro - Teto solar - Aquecimento de bancos
5 10 Iluminação do quadro de instrumentos - Luz de posição traseira esquerda - Luz de placa direita - Luz de posição dianteira direita - Luz de posição esquerda do reboque
6 10 Iluminação dos comandos - Luz de posição traseira direita - Luz de placa esquerda - Luz de posição dianteira esquerda - Luz de posição direita do reboque
7 10 Farol baixo direito
8 10 Farol baixo esquerdo
9 10 Farol alto direito
10 10 Farol alto esquerdo - Indicador ótico dos faróis altos
11 7,5 Luzes de neblina - Luzes de neblina reboque - Indicador ótico das luzes de neblina
12 20 Vidro traseiro térmico - Indicador ótico do vidro traseiro térmico - Desembaçador dos espelhos retrovisores externos
13 20 Eletroventilador do interior do veículo
14 25 Eletroventilador de arrefecimento do radiador do motor
15 10 Alimentação do quadro de instrumentos – Eletrobomba do lavador do pára-brisa e lavador do vidro traseiro - Luzes de marcha-à-ré
16 7,5 Plafonier de iluminação do interior do veículo - Luz do porta-malas – Relógio
17 7,5 Luzes de direção
18 20 Trava elétrica das portas
19 20 Faróis de neblina – Indicador ótico dos faróis de neblina

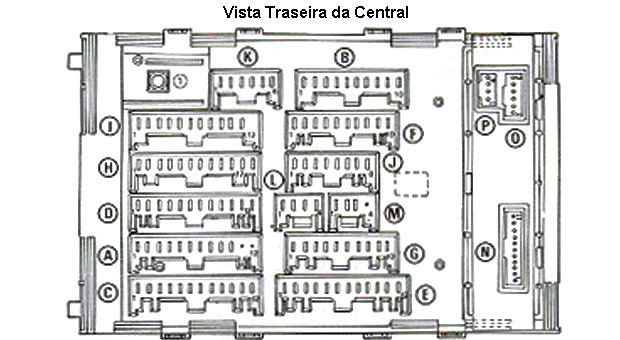

Vista traseira da central, do lado dos conectores

Não é possível trocar por erro, a localização dos conectores entre si, dado à forma particular de cada um dos mesmos. As letras para identificação dos conectores são as mesmas adotadas nos esquemas elétricos.

NOTA: A central utilizada para acabamento médio com dispositivo elétrico de travamento das portas e levantador dos vidros (opcionais) difere da utilizada no acabamento super pela falta das ligações internas ao módulo eletrônico check-panel.

Classificação dos Conectores da Unidade Interconectiva Com as Cores dos Relativos
Cabos

1 2 3 4 5 6 7 8 9 10 11 12

A Z B BN S SN AR SG M-M - -

B LB SN LR N S A BV AR-AR M G

C GR GN H R AN A B BV RN HG GV GL

D H VN C BN HR S R-R AN A GR-GR MB AR-AR

E N HR S MH BL-BL BV R-R H-H G-G H G

F HR A-A CB Z-Z AN-AN G H L C N

G BN-N CB-CB CN CL NZ-NZ MB-MB G H V-V M

H A CA AB RG R C GN-GN RN RV

I L GR GN V VN HN H LR S AN A-N

J G-G CB-CB V G-G C

K AN A GR H GN R

L N-H A B-B

M A B

1 R-R

Conectores deo Módulo Eletrônico de Comando do Check Panel

1 2 3 4 5 6 7 8 9 10 11 12

N HB HR HN HV HG H RN R GL GN GR

O NZ - HR HV AR

P HG HN HB
